Inhaltszusammenfassung für Bosch MasterVision 6000S
- Seite 1 Software-Version C3 D11812-02 Dieses Dokument darf weder vollständig noch teilweise reproduziert werden ohne schriftliche Erlaubnis von:...
- Seite 2 Videokonferenzsystem MasterVision 6000S...
- Seite 3 Nationale und internationale anerkannte Warenzeichen und Markennamen sind Eigentum der jeweiligen Inhaber und werden hiermit anerkannt. Haftungsausschlußklausel Die Informationen in diesem Dokument sind nur für informelle Zwecke geeignet und können ohne vorherige Ankündigung von BOSCH geändert werden. Die Informationen in diesem Dokument werden für genau und zuverlässig gehalten, jedoch übernimmt BOSCH keine Verantwortung oder Haftung für Fehler oder Ungenauigkeiten, die in diesem Dokument erscheinen können, weder für Patentverletzungen noch für andere Rechte...
-
Seite 4: Sicherheitshinweise
Videokonferenzsystem MasterVision 6000S Sicherheitshinweise Zu Ihrem Schutz lesen Sie bitte diese Sicherheitsinstruktionen vollständig, bevor Sie das System benutzen und heben die Bedienungs- anleitung für späteres Nachschlagen gut auf. Die Informationen in dieser Zusammenfassung sind für Bediener bestimmt. Beachten Sie sorgfältig alle Warnungen, Vorkehrungen und Instruktionen sowohl auf den Geräten, als auch in den Betriebsvorschriften. -
Seite 5: Inhaltsverzeichnis
Einleitung ................. 7 Wie die Bedienungsanleitung zu nutzen ist ..............7 Übersicht Menüsystem ............ 8 MasterVision 6000S Videokonferenzsystem ....9 Mit einem Blick — das System MasterVision 6000S ...........9 Installation ..............11 Vorsichtsmaßnahmen ....................11 Auspacken ........................12 Kabel anschließen ....................... 13 Einschalten ........................ - Seite 6 Videokonferenzsystem MasterVision 6000S Zusätzliche Bedienungsvorgänge ......... 36 Allgemeines ........................36 Hauptmenü .........................37 Bild- / Tonqualität....................... 38 Directory ändern ......................41 Zusatzfunktionen ......................44 MCU Services ......................49 Audio Einstellung ....................... 52 Video Eingänge ......................58 Kameraeinstellung ...................... 59 Video Ausgänge ......................61 Systemeinstellung .......................
-
Seite 7: Einleitung
Einleitung Diese Bedienungsanleitung hilft Ihnen, Ihr Videokonferenzsystem MasterVision 6000S sicher zu bedienen und seine Möglichkeiten voll auszuschöpfen. MasterVision 6000S ist eine Einheit, die auf einen Monitor gestellt wird und daher als ‘Settop-Videokonferenzsystem’ bezeichnet wird. Trotz der kompakten Bauweise bietet es beste Bild- und Tonqualität und ist für Videokonferenzen mit mehreren Teilnehmern optimal geeignet. -
Seite 8: Übersicht Menüsystem
Videokonferenzsystem MasterVision 6000S Übersicht Menüsystem Das MasterVision 6000S Menüsystem hat folgende Struktur: Hauptmenü Audio System- Bild-/ Directory Zusatz- Video Video Services Einstellung einstellung Tonqualiät ändern funktionen Eingänge Eingänge Kamera Fokussieren Einstellung Weitere Level Einstellung Eingänge Neuer Eintrag Helligkeitsanheb Einstellungen Ausgänge Level Einstellung Helligkeitseinst. -

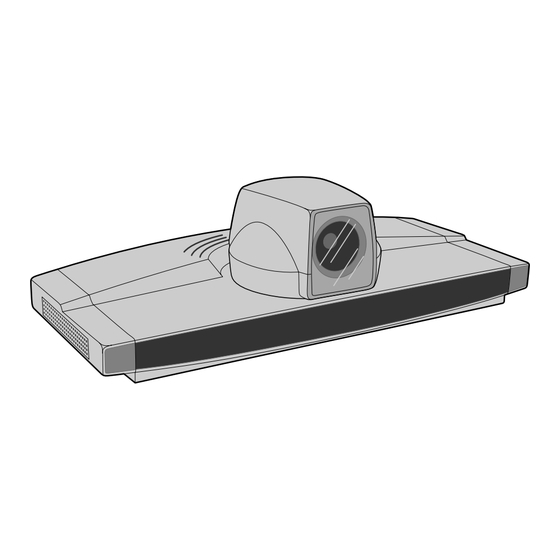

Seite 9: Mastervision 6000S Videokonferenzsystem
Videokonferenzsystem MasterVision 6000S MasterVision 6000S Videokonferenzsystem Mit einem Blick — das System MasterVision 6000S... -
Seite 10: Fernbedienung
überträgt sie zur Gegenstation. ‘Intelligent Call Management’ (ICM) und ‘SoftMux’ sind Funktionen, die im Codec integriert sind. Fernbedienung Mit der Fernbedienung sind alle Funktionen des MasterVision 6000S zu steuern. Für den Monitor gibt es eine separate Fernbedienung. Tischmikrofon Das hochempfindliche Tischmikrofon ist speziell für den Einsatz auf einem Konferenztisch konzipiert. -
Seite 11: Installation
Videokonferenzsystem MasterVision 6000S Installation Installation Vorsichtsmaßnahmen • Installieren Sie niemals eine Telefonverkabelung während eines Gewitters. • Installieren Sie niemals Telefonanschlüsse in nassem Umfeld, es sei denn, diese sind dafür geeignet. • Seien Sie vorsichtig, wenn Sie Telefonleitungen installieren oder modifizieren. -
Seite 12: Auspacken
• Tischmikrofon • Fernbedienung • Batterien • Bedienungsanleitung • Kabel Stellen Sie das MasterVision 6000S mittig auf einen Monitor und vergewissern Sie sich sorgfältig, das es stabil steht (siehe Abbildung). Wichtig Das MasterVision 6000S sollte mit der vorderen Kante des Monitors abschließen oder diese überragen,... -
Seite 13: Kabel Anschließen
Videokonferenzsystem MasterVision 6000S Installation Kabel anschließen Diese Abbildung zeigt, wie die einzelnen Kabel angeschlossen werden müssen. 4. Stromkabel 3. ISDN Kabel 2. Monitorkabel 1. Mikrofonkabel... - Seite 14 • Stecken Sie die zwei RCA Stecker in die Buchsen ‘Audio left/right’ Ihres Monitors (die Audiosignale des MasterVision 6000S sind Monosignale, und müssen daher mit den beiden Audio-In-Buchsen des Monitors verbunden werden). • Das andere Ende stecken Sie am MasterVision 6000S in die Buchse ‘Audio Out 1’. Video: USA: •...
- Seite 15 Bei Verbindungen mit dem Switched 56 Network benötigen Sie einen der BRI Interfaces oder das V.35 Interface am MasterVision 6000S. Weitere Informationen finden Sie im Anhang 2. 4. Stromkabel • Stecken Sie das Netzkabel in die MasterVision 6000S Netzbuchse und den Netzstecker in die Steckdose. Power...
-
Seite 16: Einschalten
Weitere Informationen entnehmen Sie bitte der Bedienungsanleitung Ihres Monitors. Einschalten des MasterVision 6000S • Schalten Sie das MasterVision 6000S ein, indem Sie den Netzschalter (Power On) drücken. Er befindet sich rechts, auf der an der Rückseite des Gerätes. • Nachdem das MasterVision 6000S einen Selbsttest durchgeführt hat, werden Einschaltinformationen und der Produktstatus für kurze Zeit angezeigt (weiße Schrift auf blauem Hintergrund). -
Seite 17: Konfiguration
Parameter über ‘Externe Netzeinstellungen’ ein. Weitere Details entnehmen Sie bitte den Kapiteln ‘Systemeinstellung’, ‘Externe Netzeinstellungen’. Dual Monitor Einstellung Wenn Sie zwei Monitore nutzen, schalten Sie im Menü ‘Video Ausgänge’die Parameter ‘Zweit Monitor’ ein und ‘Auto-PIP’ aus. Das System MasterVision 6000S ist nun fertig konfiguriert und betriebsbereit für den ersten Anruf. -
Seite 18: Umgebungsbedingungen
Blendensteuerung und Beleuchtung In der Grundeinstellung führt die MasterVision 6000S Kamera eine automatische Helligkeitseinstellung durch, um Wechsel in der Ausleuchtung zu kompensieren. Ergänzend dazu können Sie Ihr MasterVision 6000S unterstützen, indem Sie gute Voraussetzungen für die bestmögliche Bildqualität Ihres MasterVision 6000S schaffen. -
Seite 19: Helligkeitseinstellung
Lautstärkeregelung Das Audiosystem nutzt entweder die Lautsprecher, die im Monitor eingebaut sind. Die Lautstärke des Audiosystems wird über die Tasten ‘Volume’ der MasterVision 6000S Fernbedienung gesteuert. Bei Nutzung der Monitorlautsprecher kann die Grundeinstellung der Lautstärke über die Lautstärkeregler des Monitors eingestellt werden. -
Seite 20: Richtlinien Für Die Ausstattung Von Videokonferenzräumen
Videokonferenzsystem MasterVision 6000S Installation Richtlinien für die Ausstattung von Videokonferenzräumen Im folgenden sind eine Reihe von Richtlinien aufgeführt, die berücksichtigt werden sollten, wenn entweder ein Videokonferenzraum gebaut wird, oder ein vorhandener Raum für Videokonferenz genutzt werden soll. Beleuchtung: Raum: - Sollte von Geräuschen entfernt sein - Gleichmäßige Lichtintensität. - Seite 21 Videokonferenzsystem MasterVision 6000S Installation Hinweise für die Ausstattung eines Videokonferenzraumes Das Bild zeigt einen Raum mit einer Ausstattung, bei dem beste Ergebnisse mit MasterVision 6000S erzielt werden. Das Mikrofon sollte am Tischanfang plaziert werden, damit die Sprache von allen Personen gut aufgenommen wird.
-
Seite 22: Videokonferenz Starten
Ihr MasterVision 6000S sollte sich im Standby-Modus befinden. Hierbei aktivieren Sie es durch einen Tastendruck. Reagiert das MasterVision 6000S nicht, schalten Sie das System über den Netzschalter (On/Off) auf der Rückseite des Gerätes ein. Nach dem Einschalten sollte einige Sekunden später eine Einschaltinformation auf dem Monitor erscheinen. -
Seite 23: Grundlegende Bedienungselemente
Konferenz starten Grundlegende Bedienungselemente Die wichtigsten Funktionen sind mittels der MasterVision 6000S Fernbedienung über einen Tastendruck abrufbar. Darüber hinaus werden in einem Bildschirmdialog Menüs und Listen angezeigt. Individuelle Punkte innerhalb der Menüs und Listen können durch Positionieren eines hell hinterlegten Balkens (Cursor) ausgewählt werden. -
Seite 24: Verbindung Auf- Und Abbauen
Wenn Kanäle während einer Videokonferenz ausfallen, hält ‘Downspeeding’ automatisch die Verbindung aufrecht ohne Verbindungsunterbrechung. Wenn Sie eine Gegenstation anrufen, die nur 2 Kanäle unterstützt, wird das MasterVision 6000S eine 2- Kanal-verbindung aufbauen. Wenn Sie ein analoges Telefon anrufen, werden Sie verbunden ohne ein Prefix (Zusatzkennung) zu verwenden. -
Seite 25: Zweikanalverbindung Mit Unterschiedlichen Rufnummern
Restricted Call Ein ‘Restricted Call’ ist ein Verbindung zu einem 56 kbit Übertragungsnetz. Standardmäßig baut MasterVision 6000S Verbindungen zu 64 kbit Netzen auf. Um eine Verbindung mit einem 56 kbit Netz vorzugeben, fügen Sie an die Rufnummer das Zeichen ‘#’ an. -
Seite 26: Korrektur Von Fehleingaben
Videokonferenzsystem MasterVision 6000S Konferenz starten Ruf annehmen / Verbindungsende ACCEPT SEND END CALL Um einen Ruf anzunehmen, drücken Sie die Taste oder . Die manuelle Rufannahme ist erforderlich, wenn die Funktion ‘Automatisch annehmen’ nicht aktiviert ist. Siehe ‘Zusatzfunktionen’ unter ‘Zusätzliche Bedienungsvorgänge’. -
Seite 27: Grundfunktionen
Fernbedienung des Monitors. Für das beste Ergebnis stellen Sie den Lautstärkeregler des Monitors während eines Wähltons (Referenzton) ein. Danach verwenden Sie nur noch die MasterVision 6000S Lautstärke-regler. Eine zu hohe Lautstärkeeinstellung am Monitor (Grundeinstellung) kann ein Echo auf der Gegenseite der Videokonferenz erzeugen. -
Seite 28: Mikrofon Abschalten
Videokonferenzsystem MasterVision 6000S Grundfunktionen Mikrofon abschalten MIC OFF Das Mikrofon können Sie an- und abschalten, indem Sie die Taste drücken. Auf dem Bildschirm wird die Abschaltung des Mikrofons angezeigt. MIC OFF werden die Audio Eingänge Mic1-2. Die Audio Eingänge von AUX und VCR (Audio Eingänge 3 + 4) werden nicht beeinflußt. -
Seite 29: Kamera Fokussieren
Videokonferenzsystem MasterVision 6000S Grundfunktionen Kamera fokussieren Sie können auch manuell die Bildschärfe der Systemkamera einstellen. Benutzen Sie dazu die Tasten: FOCUS Die Systemkamera hat in der Grundeinstellung die Funktion ‘Autofocus’ eingeschaltet. Eine entsprechende Meldung auf dem Bildschirm erscheint, solange Autofocus aktiv ist. -
Seite 30: Videoeingang Auswählen
Videokonferenzsystem MasterVision 6000S Grundfunktionen Videoeingang auswählen ========== Lokaler Video-Eingang ========== Hinweis 1 - MainCam Die Auswahl ‘Kamera Nachführung 2 - Video2 starten’ ist grau dargestellt, wenn Sie 3 - Video3 keine Standard Systemkamera 4 - Video4 benutzen. 5 - Video5 0 - Standbild ansehen # - Kamera Nachführung starten... -
Seite 31: Audioeingang Auswählen
Videokonferenzsystem MasterVision 6000S Grundfunktionen Audioeingang auswählen In der Grundeinstellung sind alle Audioeingänge aktiv. Daher ist eine Audioquelle direkt nach Anschluß nutzbar. Für die Anpassung der Eingangsempfindlichkeit (Level-Einstellung), finden Sie Informationen im Kapitel ‘Audio Einstellung’ im Abschnitt ‘Zusätzliche Bedienungsvorgänge’. Presets Die Presettasten ermöglichen eine Speicherung von unterschiedlichen Voreinstellungen. Bis zu 10 Presets sind frei speicherbar. -
Seite 32: Senden / Empfangen Von Standbildern
Videokonferenzsystem MasterVision 6000S Grundfunktionen Senden / Empfangen von Standbildern Wenn ein Standbild gesendet, empfangen oder abgerufen wird, wird es in einem Standbildspeicher abgelegt. Nur ein hochauflösendes Bild (4xCIF) kann abgespeichert werden. Jedes neu übertragene oder empfangene Bild überschreibt das vorherige Bild. -
Seite 33: Standbild Empfangen
Videokonferenzsystem MasterVision 6000S Grundfunktionen Standbild ansehen VIDEO • Drücken Sie die Taste und 0, um das zuletzt gesendete oder empfangene Standbild anzusehen. SOURCE • Drücken Sie eine beliebige Taste, um zur normalen Ansicht zurückzukehren. Dual Monitor SELFVIEW Benutzen Sie die Taste , um zwischen Eigenbild und Standbild am Zweitmonitor umzuschalten. -
Seite 34: Standbild Einstellung
Videokonferenzsystem MasterVision 6000S Grundfunktionen Standbild Einstellung Dieses Menü definiert Abläufe beim Standbildtransfer. ========== Standbild Einstellung =========== Standbild Modus: Normal Vorschau Standbild Quelle: Aktuell Video1 Video2 Video3 Video4 Video5 Zurück Standbild Modus: Normal GRAPHICS Um ein Standbild direkt nach Drücken der Taste zu senden, wählen Sie ‘Standbild Modus: Normal’. -
Seite 35: Kamerasteuerung Der Gegenseite
Videokonferenzsystem MasterVision 6000S Grundfunktionen Kamerasteuerung der Gegenseite Die Kamera des Systems der Gegenseite können Sie ebenfalls steuern, sofern die Funktion ‘Far End Camera Control’ gemäß Standard H.281 vom System der Gegenseite unterstützt wird. FAR END Drücken Sie die Taste CAMERA , und die Meldung ‘FarEndKam’... -
Seite 36: Zusätzliche Bedienungsvorgänge
Videokonferenzsystem MasterVision 6000S Menüsystem Zusätzliche Bedienungsvorgänge Allgemeines Übersicht Mit dem MasterVision 6000S Menüsystem können Sie: • Voreinstellungen vorgeben • Funktionen aktivieren • Informationen und Hilfe erhalten. Hilfetexte sind für jedes Thema im Menüsystem verfügbar. Drücken HELP Sie einfach nur die Taste , und eine kontextbezogene Hilfe wird Ihnen angezeigt. -
Seite 37: Bedienungshinweise Für Das Menüsystem
Videokonferenzsystem MasterVision 6000S Menüsystem Bedienungshinweise für das Menüsystem Zur Navigation durch das Menüsystem, bewegen Sie den hell hinterlegten Balken (Cursor) mit den Positionstasten auf die entsprechenden Untermenüs oder jeweilige Auswahl. LEFT RIGHT DOWN Zur Bestätigung und Aktivierung Ihrer hell hinterlegten Auswahl, drücken Sie die Taste Zur Rückkehr zur vorherigen Seite (Rückblättern), drücken Sie die Taste... -
Seite 38: Bild- / Tonqualität
Videokonferenzsystem MasterVision 6000S Menüsystem Bild- / Tonqualität Das Menü ‘Bild-/Tonqualität’ ermöglicht Ihnen die bevorzugte Bild- und Tonqualität zu bestimmen. ============= Bild-/Tonqualität =========== Ton: Normal Hoch Bild: Weiter Zurück Hinweis Bei bestimmten Konstellationen oder Beschränkungen der Gegenseite, ist nicht jede Einstellung möglich. - Seite 39 Videokonferenzsystem MasterVision 6000S Menüsystem Bild- / Tonqualität Ergänzungen ====== Bild-/Tonqualität Ergänzungen ====== Ton: G711 G722 G728 Auto Bild Modus: H261 H263 Auto Bildqualität: Bewegung Auto Schärfe Auflösung: QCIF Kanäle: Statusanzeige: Einfach Technisch Zurück Normale Tonqualität (Telefon-Qualität 3.1 kHz) G711 Hohe Tonqualität (7 kHz) G722 Normale Tonqualität bei komprimierter Übertragung (dadurch mehr Bandbreite für das Bild)
- Seite 40 Videokonferenzsystem MasterVision 6000S Menüsystem Auflösung Geringe Bildauflösung (176 x 144 Pixel) QCIF Hohe Bildauflösung (352 x 288 Pixel), die empfohlene Auswahl Kanäle Bietet die Möglichkeit jederzeit 1 oder 2 Kanäle während einer H.221-Übertragung zu nutzen. Für die beste Leistung empfehlen wir hier die Nutzung von 2 Kanälen.
-
Seite 41: Directory Ändern
Videokonferenzsystem MasterVision 6000S Menüsystem Directory ändern ============= Directory ändern ============ Alphab. Sortierung: Neuer Eintrag Editieren/Löschen Eintrag Letzte Nummer speichern Zurück Das Directory ist ein lokales Teilnehmerverzeichnis, in dem bis zu 99 Teilnehmer mit Namen und Rufnummern gepeichert werden können. Die Rufnummer kann aus den Ziffern 0 bis 9 und den Symbolen * und # bestehen. -
Seite 42: Neuer Eintrag
Videokonferenzsystem MasterVision 6000S Menüsystem Nachfolgend die gleiche Directory mit der Einstellung ‘Alphab. Sortierung: Ein’. =========== Directory/Teilnehmer ========== 00 Wahlwiederholung 01 555 1212 02 Annelie 03 Jochen 04 Karlheinz 05 Oliver 06 Sabine Neuer Eintrag Wenn Sie ‘Neuer Eintrag’ wählen, wird der erste freie Speicherplatz wie folgt angezeigt:... -
Seite 43: Editieren / Löschen Eintrag
Videokonferenzsystem MasterVision 6000S Menüsystem Editieren / Löschen Eintrag Wenn Sie ‘Editieren/Löschen Eintrag’ wählen, erscheint das folgende Menü: ============= Directory ändern ============ 01 Karlheinz 02 Sabine 03 Annelie 04 Jochen 05 Oliver 06 555 1212 Rufnummer: OK für Eingabe, DELETE für Löschen Nach Drücken der Taste... -
Seite 44: Zusatzfunktionen
Videokonferenzsystem MasterVision 6000S Menüsystem Zusatzfunktionen ============ Zusatzfunktionen ============= Automatisch annehmen: Anrufe ablehnen: FarEnd Kamerasteuerung: Direktverbindung: Wahl durch Alarmsignal: MCU Statuszeile: Standbild Einstellung Diagnose Zurück Automatisch annehmen ACCEPT END CALL Bei einer Einstellung ‘Automatisch annehmen: Aus’, müssen Sie einen Anruf manuell mit der Taste... - Seite 45 Videokonferenzsystem MasterVision 6000S Menüsystem Direktverbindung SEND Bei einer Einstellung ‘Direktverbindung: Ein’, wird durch Drücken der Taste automatisch die Ruf- nummer gewählt, die unter Index 01 im Directory gespeichert ist. Bei eingeschalteter Direktverbindung können Sie die Zifferntasten für eine Wahl nicht nutzen. Eine Wahl zu einer anderen Gegenstation ist jetzt nur zu den im Directory gespeicherten Teilnehmern möglich.
-
Seite 46: Einschalt-Systeminfo
Monitor angezeigt werden. Zusätzlich werden Hardware Serial Number Ihres Systems (notwendig für ein Software-Upgrade) und Modellnummern von Hardware Modulen angezeigt. (Benutzen Sie die Tasten DOWN , um weitere Informationen ansehen zu können.) Systemtest Sie können verschiedene Subsysteme des MasterVision 6000S testen. =============== Systemtest ================ Test Alles Test Video-System Test Netz-Anschl. -
Seite 47: Aktuelle Einstellungen
Videokonferenzsystem MasterVision 6000S Menüsystem Aktuelle Einstellungen DOWN In diesem Fenster werden alle Systemeinstellungen angezeigt. Verwenden Sie die Tasten um alle Einstellungen ansehen zu können. Verbindungsstatus - BRI Mit Aufruf von ‘Verbindungsstatus’ erhalten Sie umfangreiche Informationen über den Fortschritt eines Anrufes. Hiermit werden in einem Fenster die unterschiedlichen Verbindungszustände eines jeden B-Kanals angezeigt, die während eines Verbindungsaufbaus durchlaufen werden. - Seite 48 Videokonferenzsystem MasterVision 6000S Menüsystem Cause Codes Die wichtigsten Cause Codes (für ISDN) sind: 1 - Unallocated (unassigned) number 2 - No route to specified transit network (WAN) 16 - Normal clearing 17 - User busy 18 - No user responding...
-
Seite 49: Mcu Services
Videokonferenzsystem MasterVision 6000S Menüsystem MCU Services Eine zentrale Multipoint Control Unit (MCU) ermöglicht mehreren Videokonferenzsystemen an unterschiedlichen Standorten gleichzeitig an einer Videokonferenz teilzunehmen. Eine MCU-Videokonferenz kann in unterschiedlichen Modi geführt werden: Voice Switched (Sprachsteuerung), Continuous Presence (Bildteilung) oder Chairman Control (Regie durch Vorsitzenden). - Seite 50 Videokonferenzsystem MasterVision 6000S Menüsystem Senden beenden Wenn Sie nicht mehr Ihr Bild an alle senden wollen, wählen Sie ‘Senden beenden’ aus. Platznummern Hiermit werden Ihnen alle Teilnehmer einer Konferenz mit Ihren ID-Nummern angezeigt. Um herauszufinden, welcher Teilnehmer zu welcher ID-Nummer zugeordnet ist, müssen sich die Teilnehmer selbst mit Ihrer ID-Nummern identifizieren.
- Seite 51 Videokonferenzsystem MasterVision 6000S Menüsystem Sprachsteuerung Erlaubt dem Chairman, die Konferenz auf ‘Sprachsteuerung’ umzuschalten. Platz ansehen Erlaubt Ihnen, andere Plätze bzw. Teilnehmer anzusehen, die nicht auf Sendung sind (‘On Air’). Platzansicht Ende Beendet die individuelle Platzansicht, die mit ‘Patz ansehen’ aufgerufen wurde und kehrt zur allgemeinen Ansicht zurück.
-
Seite 52: Audio Einstellung
Videokonferenzsystem MasterVision 6000S Menüsystem Audio Einstellung ============ Audio Einstellung ============ Eingänge: Ausgänge: Echo-Unterdrückung Audioeinstellung (AGC) Rufton + Lautstärke Audio Grundeinstellung Zurück Audio Eingänge ================= Eingänge ================ Mikro1: Mikro2: Audio3(Zusätzl.): Audio4(Recorder): Mixer Modus: Fest Auto Level Einstellung Zurück In der Grundeinstellung sind alle Eingänge eingeschaltet. Sie brauchen daher nur eine Audioquelle an einen Audio Eingang anzuschließen. - Seite 53 Videokonferenzsystem MasterVision 6000S Menüsystem Mixer Modus Wenn ‘Mixer Modus’ auf ‘Auto’ gestellt ist, werden die Audiosignale jedes Mikrofons automatisch ausbalanciert, und Hintergrundgeräusche reduziert. ‘Auto’ senkt auch das Audiosignal vom Videorecorder, wenn jemand in das Mikrofon spricht. ‘Fest’ stellt ein konstantes Gleichgewicht aller Mikrofone ein.
-
Seite 54: Audio Ausgänge
Videokonferenzsystem MasterVision 6000S Menüsystem Audio Ausgänge ================ Ausgänge ================= Ausgang1: Ausgang2(Zusätzl.): Ausgang3(Recorder): Level Einstellung Zurück Audio Ausgang 1 ist vorgesehen für die Verbindung zum Natural Audio Module, Fernsehgerät oder Verstärker. Das Signal ist eine Mischung vom Audiosignal der Gegenseite und den Audioeingängen 3 und 4. - Seite 55 Es ist Ihr Echo-Canceller, der die Tonqualität auf der Gegenseite beeinflußt. Wenn Sie Ihr eigenes Echo hören, ist die Ursache höchstwahrscheinlich der Echo-Canceller der Gegenseite, der nicht optimal eingestellt ist. Als Ergänzung zur Echo-Unterdrückung hat das MasterVision 6000S einen Noise Reduction Filter (NR). NR reduziert konstante Hintergrundgeräusche ( wie z.B. Klimaanlagen, Ventilatoren usw.) Zusätzlich reduziert ein Highpassfilter (Humfilter) sehr tieffrequenten Hintergrundgeräusche.
- Seite 56 Videokonferenzsystem MasterVision 6000S Menüsystem Audioeinstellung (AGC) ========= Audioeinstellung (AGC) ========== Mikro1-2: Audio3(Zusätzl.): Audio3(Recorder): Eingehendes Audio: Zurück Wählen Sie ‘Ein’ zur automatischen Lautstärkeregelung AGC (Automatic Gain Control). Im eingeschalteten Zustand versucht die AGC das Signal auf einen festen Pegel zu halten. Dies erfolgt durch Abschwächen von sehr starken Signalen und Erhöhen von schwachen Signalen.
-
Seite 57: Rufton Und Ruftonlautstärke
Ruftöne auswählbar. Die Ruftonlautstärke kann ebenfalls vorgegeben werden. Interner Signalgeber Das MasterVision 6000S verfügt über einen einen internen Signalgeber im Codec. Wenn dieser Menüpunkt auf ‘Ein’ gestellt ist, wird der Rufton durch den internen Signalgeber ausgegeben, damit Sie gewarnt werden, falls keine Lautsprechereinheit in Betrieb ist. -
Seite 58: Video Eingänge
Videokonferenzsystem MasterVision 6000S Menüsystem Video Eingänge ============== Video Eingänge ============= Video1 Name: MainCam___ Video2 Name: __________ Video3 Name: __________ Video4 Name: __________ Video5 Name: __________ Nachfürung Modus: Langs Norm Schn. Kameraeinstellung Zurück Namenseingabe für einen Videoeingang DOWN Benutzen Sie die Tasten zur Auswahl eines Videoeingangs. -
Seite 59: Kameraeinstellung
Videokonferenzsystem MasterVision 6000S Menüsystem Kameraeinstellung Erlaubt manuelle Einstellungen von Kamera Parametern. Diese Einstellungen beziehen sich nur auf die Systemkamera (Main Camera), die am Videoeingang 1 angeschlossen ist. ============ Kameraeinstellung ============ Fokussieren Helligkeitsanhebung Helligkeitseinstellung Weißabgleich Zurück Fokussieren ============== Fokussierung =============== Auto Manuell Verändern mit UP/DOWN, zurück mit OK. -
Seite 60: Weißabgleich
Videokonferenzsystem MasterVision 6000S Menüsystem Helligkeitseinstellung ========= Helligkeitseinstellung ========== Auto Manuell Mit OK-Taste Menü verlassen. Zur manuellen Helligkeitseinstellung der Systemkamera wählen Sie ‘Manuell’ und verändern die Helligkeit DOWN mit den Tasten Weißabgleich ============== Weißabgleich =============== Auto Manuell Mit OK-Taste Menü verlassen. -
Seite 61: Video Ausgänge
Videokonferenzsystem MasterVision 6000S Menüsystem Video Ausgänge ============= Video Ausgänge ============== Auto-PIP: Standbild Filter: Auto-Standbildanzeige: Zweit Monitor: Ausgänge 1-3: Interlaced Non-Interl. Ausgänge 4-5: Interlaced Non-Interl. Zurück Auto-PIP Wenn der Menüpunkt ‘Auto-PIP’ auf ‘Ein’ geschaltet ist, wird bei jeder Änderung der Kameraposition oder des Videoeingangs das Bild im Bild (PIP) für ein paar Sekunden zur Kontrolle eingeschaltet. -
Seite 62: Systemeinstellung
Videokonferenzsystem MasterVision 6000S Menüsystem Systemeinstellung ============ Systemeinstellung ============ Netzeinstellung Daten Port 1 Grundeinstellung Daten Port 2 TCP/IP Einstell. Sprache Zurück Dieses Menü und die Untermenüs enthalten Einstellungen für das System, die bei der Installation genutzt werden. Zusätzlich zur Netzeinstellung und Datenport-Einstellung, können Sie auch unterschiedliche Sprachen für das Menüsystem auswählen. - Seite 63 Videokonferenzsystem MasterVision 6000S Menüsystem ISDN-BRI Einstellungen ========== ISDN-BRI Einstellungen ========= ISDN Protokoll Leitung 1 Setup Leitung 2 Setup Leitung 3 Setup Erweiterte ISDN Einstellungen Zurück Hinweis Wenn Ihre Software nicht 3 ISDN-BRI Leitungen unterstützt, sind die nicht nutzbaren grau dargestellt.
- Seite 64 Videokonferenzsystem MasterVision 6000S Menüsystem Leitungs-Setup (Eingabe der Systemrufnummern) In diesem Menü werden die Rufnummern Ihrer ISDN-Anschlußleitungen eingegeben. ============ Leitung 1 Setup ============== Aktiv: Rufnummer1: Rufnummer2: Zurück Das USA Menü ist nachfolgend aufgeführt. ============ Leitung 1 Setup ============== Aktiv: Rufnummer1: Rufnummer2:...
- Seite 65 Videokonferenzsystem MasterVision 6000S Menüsystem In USA ist es notwendig die SPID-Nummern einzugeben, die zugehörig zur den ISDN-Nummern sind. Wenn Ihnen zwei unterschiedliche SPID-Nummern für jede ISDN-Leitung von Ihrem Netzanbieter zugeteilt wurden, müssen Sie beide eingeben. Außerhalb von USA können Sie normalerweise die gleiche Rufnummer für beide B-Kanäle eingeben.
- Seite 66 Die ‘Kanalanzahl Vorgabe’ gibt an, mit wieviel Kanälen standardmäßig eine Verbindung aufgebaut werden soll. MasterVision 6000S versucht standardmäßig einen 6B Kanal BONDING-Ruf zu starten. Dies kann durch die Eingabe von folgenden Prefixen verändert werden. Das Prefixformat ist #n*yyy, wobei n für Anzahl der Kanäle und yyy für einen evtl.
-
Seite 67: Externe Netzeinstellungen
Videokonferenzsystem MasterVision 6000S Menüsystem Externe Netzeinstellungen ======= Externe Netz Einstellungen ======== Wahl Protokoll: RS366 Leased Line Data trig. Manuell Netzwerk Clocking: RS449/V35 Kompatibel X21 Kompatibel Erweiterte Einstellungen Zurück Achtung Als physikalische Schnittstelle für externe Netzwerke dienen zwei nicht standardgemäße 44-Pin Steckver- bindungen. - Seite 68 Videokonferenzsystem MasterVision 6000S Menüsystem Netzwerk-Clocking Die Netzwerk-Clocking Einstellungen spezifizieren die Anzahl der externen Clock-Signale. Wählen Sie ‘RS449/V35 Kompatibel’, wenn die externe Übertragungseinrichtung zwei Clock-Signale zur Verfügung stellt, eins für Transmit und eins für Receive. Der Unterschied zwischen RS449 und V.35 ist nur das Kabel.
-
Seite 69: Datenport Konfiguration
Videokonferenzsystem MasterVision 6000S Menüsystem Datenport Konfiguration Das MasterVision 6000S verfügt über einen Standard RS 232-Datenport, um einem angeschlossenem Computer die Möglichkeit der Datenübertragung und der Systemsteuerung zu geben. Hinweis Bei einer Verbindung zu einem PC muß das RS232-Verbindungskabel Pin zu Pin verbunden sein (Verlängerungskabel, kein Null-Modemkabel). - Seite 70 Funktionen, die über die Fernbedienung verfügbar sind, können auch über den Datenport gesteuert werden. Modem Modus Erlaubt die externe Steuerung des MasterVision 6000S durch einen PC wie im Control Modus. Nach einem Verbindungsaufbau schaltet der Datenport 1 jedoch automatisch in den Daten Modus um. Wenn die Verbindung getrennt wird, erfolgt die Rückschaltung in den Control Modus.
-
Seite 71: Grundeinstellung
Auto Zurück Der Datenport 2 ist der Systemkamera zugeordnet und daher nicht in einer Standardkonfiguration verfügbar. Der Codec erkennt automatisch BOSCH Kameras. Wenn Sie eine Kamera einsetzen, die das VISCA Protokoll verwendet, wählen Sie ‘Modus:VISCA’. Grundeinstellung Mit dieser Funktion können Sie das System wieder auf die Standard-Werkseinstellungen zurückstellen. -
Seite 72: Tcp/Ip Einstellungen
Videokonferenzsystem MasterVision 6000S Menüsystem TCP/IP Einstellungen ========== TCP/IP Einstellungen =========== Hinweis IP-Adr.vergabe: DHCP Statisch Ist ‘IP-Adr.vergabe’ auf ‘DHCP’ IP-Adresse: ___•___•___•___ eingestellt, sind die Eingabefelder ‘IP- IP-subnet mask: ___•___•___•___ Adresse’ und ‘IP-subnet mask’ grau Gateway: ___•___•___•___ dargestellt und nicht aktivierbar. Zurück... -
Seite 73: Ethernetfunktionen
Videokonferenzsystem MasterVision 6000S Ethernet Ethernetfunktionen Das System unterstützt TCP/IP Protokoll über Ethernet. Die folgenden Funktionen stehen zur Verfügung: • Steuerung des Codec über Standard-Webbrowser • Datenport-Zugang über Telnet (erläutert in der Unterlage ‘Dataport User Guide’). Für weitere Informationen wenden Sie sich bitte Ihren Händler. -
Seite 74: Ethernetverbindung Und Konfiguration
Videokonferenzsystem MasterVision 6000S Ethernet Ethernetverbindung und Konfiguration Den LAN-Anschluß auf der Rückseite des Codecs verbinden Sie über ein Standard-RJ45 Kabel mit einem lokalen Netzwerkport. Konfigurieren Sie Ihren Codec folgenderweise: MENU • Drücken Sie die Taste auf der Fernbedienung und wählen Sie ‘Systemeinstellung’, ‘TCP/IP Einstell.’... -
Seite 75: Peripherie Equipment
Peripherie Equipment Mit dem Anschluß von externen Geräten, die in diesem Handbuch beschrieben sind, sowie weiterer Peripheriegeräte, haben Sie die Möglichkeit, Ihr MasterVision 6000S speziell für Ihre Videokonferenz- und Business-Anwendungen auszulegen und zu optimieren. In diesem Kapitel wird erklärt, wie Peripheriegeräte am MasterVision 6000S angeschlossen werden. -
Seite 76: Anschlüsse
Videokonferenzsystem MasterVision 6000S Peripheriegeräte Anschlüsse 5 Video Eingänge • 1 Video Eingang wird von der integrierten Systemkamera verwendet. • 1 Video Eingang für S-Video-Signale mit Mini-DIN Anschluß. • 3 Video Eingänge für Composite-Signale mit RCA-Anschlüssen (Cinch). VIDEO Die Eingangsauswahl erfolgt über die Taste . -
Seite 77: Peripheriegeräte
Die Einzelperson-Taste kann zur Aktivierung von P2-P15 eingestellt werden. Dual Monitor (optional) Es ist möglich, einen zusätzlichen Monitor am System MasterVision 6000S zu betreiben. Der Zweit- monitor kann zur separaten Vollbilddarstellung von Eigenbild (Selfview) und Standbild genutzt werden. So gehen Sie vor, um ein MasterVision 6000S als Dual Monitor System zu konfigurieren: •... -
Seite 78: Dokumentenkamera
Eine Dokumentenkamera kann zum Anzeigen von Text, Diagrammen, graphischen Vorlagen als auch dreidimensionalen Gegenständen oder Objekten verwendet werden. So gehen sie vor, um eine Dokumenten- kamera an Ihrem MasterVision 6000S zu nutzen: • Verbinden Sie die Dokumentenkamera mit einem der Videoeingänge am Codec. -
Seite 79: Videorecorder (Vcr)
Tonsignal von der lokalen und der Gegenseite aufgezeichnet. Zur Aufnahme mit einem Videorecorder verbinden Sie den Videoausgang ‘VIDEO OUT2’ am Codec mit dem Videoeingang an Ihrem Videorecorder und den Audioausgang ‘AUDIO OUT3’ am MasterVision 6000S mit dem Audioeingang am VCR. -
Seite 80: Telefonzusatz
(z. B. für Rückfragen) oder auf Dauer zu jedem Arbeitsplatz bzw. Mitarbeiter mit Telefon erweitert werden. Die Anschlüsse für den Telefonzusatz sind am MasterVision 6000S mit AUX gekennzeichnet (‘AUDIO IN3’ und ‘AUDIO OUT2’). Am Audioausgang 2 wird ein gemischtes Tonsignal von lokaler Seite und der Gegenseite ausgegeben. -
Seite 81: Pc-Applikationen
Händler an. T.120 und andere PC-Applikationen Ein PC kann auch über ein serielles Datenkabel mit dem MasterVision 6000S verbunden werden. Dies ermöglicht interaktives Bearbeiten, Application Sharing und Filetransfer zwischen zwei Computern. Bei dieser Lösung ist auch auf der Gegenseite ein PC in gleicher Weise anzuschließen. -
Seite 82: Anhang
Videokonferenzsystem MasterVision 6000S Anhang 1 Anhang Anhang 1: Anschluß von MasterVision an ISDN über NT1 Netzwerk- Adapter Verbindung Verbinden Sie das erste ISDN-Anschlußkabel vom Codec-Anschluß ‘ISDN 1’ zum S-Interface des ersten NT1 Netzwerk-Adapters (RJ45-Steckverbindung) oder So-Anschluß Ihrer TK-Anlage. Verbinden Sie die weiteren ‘ISDN 2’ bis ‘ISDN 3’ Anschlüsse ebenfalls mit den entsprechenden Netzanschlüssen. -
Seite 83: Anhang 2: Anschluß Von Mastervision An Switched 56 Network
MasterVision 6000S is SW56 2Wire and 4Wire. Connecting Connect the MasterVision 6000S ISDN1 cable to the BRI S/T interface on the Telesync Adapter. Connect the two SW56 cables from the Telesync adapter Line 1 and Line 2 to the SW56 network. - Seite 84 MasterVision Master Vision 6000 Wall Socket CSU's VISION 6000S The cable set consists of a pair of RS-366/V.35 cables cable and should be connected thus: Configuration of MasterVision 6000S V.35/RS-366 cable MENU Signal Name Female Male 34pin Male 25pin Press on the remote control.
- Seite 85 Videokonferenzsystem MasterVision 6000S Anhang 2 Configuring your CSU/DSU Recommended configuration of your CSU/DSU using BOSCH equipment. Motorola UDS SW-56 Software revision : 350427RF Transstream T1100 With RS-366 Apac Transstream T1000 With RS-366 Apac CM-1056,CM-1056 DP Adtran DSU III S4W Transstream T1100 DSU...
-
Seite 86: Index
Videokonferenzsystem MasterVision 6000S Index Hauptmenü 37 Index Helligkeitsanhebung 59 Daten Modus 70 Helligkeitseinstellung 19 Datenport Konfiguration 69 Hilfe Menü 22 Diagnose 46 Hintergrund 19 Directory Alphabetische Sortierung 41 ändern 41 Installation 11 Additional microphone 77 Editieren/Löschen Eintrag 43 Intelligent Call Management (ICM) 24... - Seite 87 Videokonferenzsystem MasterVision 6000S Index Presets 31 TCP/IP Einstellungen 72 Auswahl 31 Teilnehmerverzeichnis 26. See Directory MCU. See Multipoint-Konferenz Speichern 31 Telefon anrufen 25 Menüsprache 17 Telefonzusatz 80 Menüstruktur 37 Testbild 46 Menüsystem 8, 36 Ton 38 QCIF 40 Mikrofon abschalten 28...
- Seite 88 Videokonferenzsystem MasterVision 6000S Index Wahl durch Alarmsignal 45 Wahl-Protokoll 67 Wahlwiederholung 26 Zusatzfunktionen 44 Zusatzkamera 80 Zweit Monitor 61...
