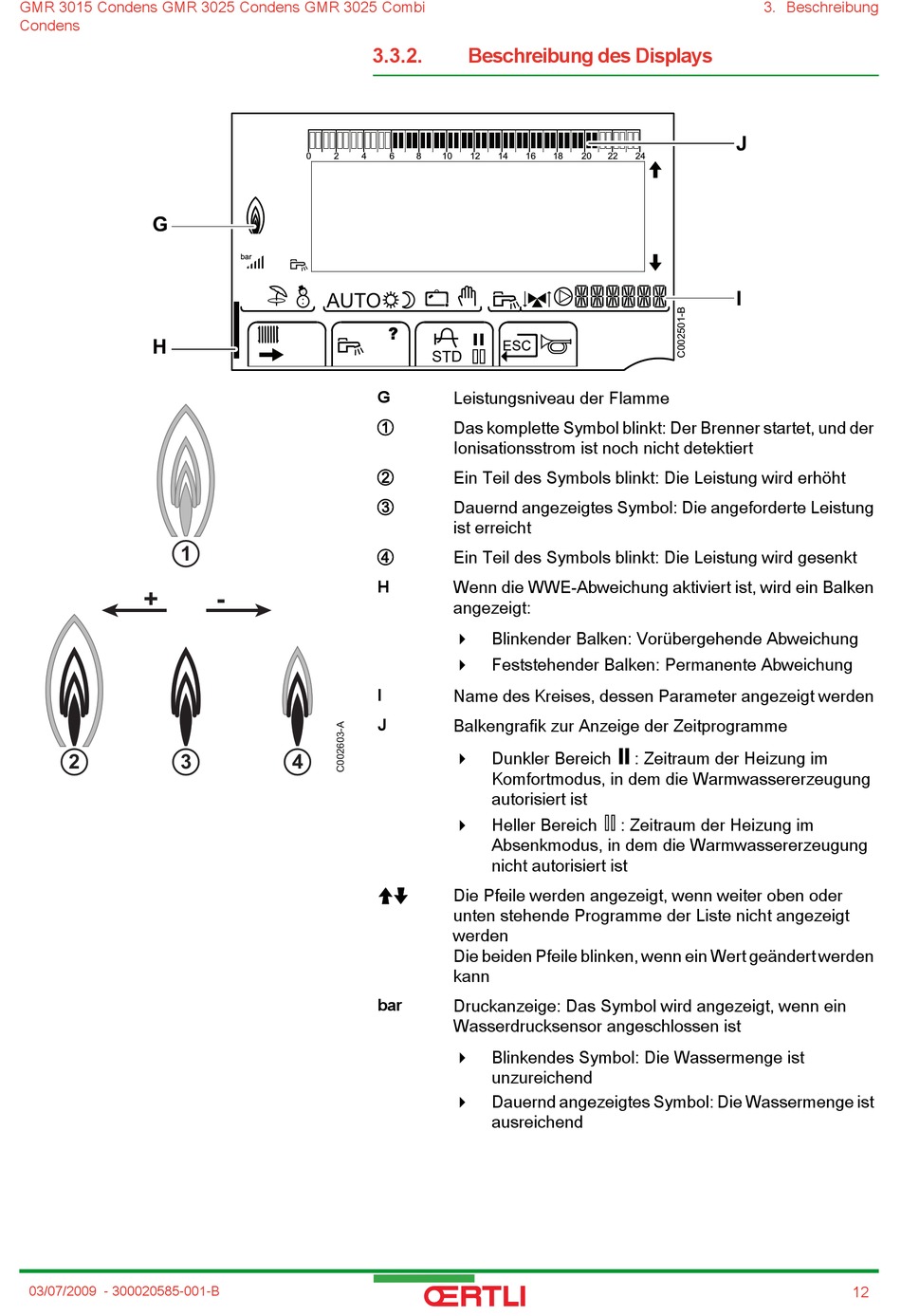

Beschreibung des Displays

6 8 10 12 14 16 18
!
 9
<
STD
Leistungsniveau der Flamme
Das komplette Symbol blinkt: Der Brenner startet, und der
Ionisationsstrom ist noch nicht detektiert
Ein Teil des Symbols blinkt: Die Leistung wird erhöht
Dauernd angezeigtes Symbol: Die angeforderte Leistung
ist erreicht
Ein Teil des Symbols blinkt: Die Leistung wird gesenkt
Wenn die WWE-Abweichung aktiviert ist, wird ein Balken
angezeigt:
Blinkender Balken: Vorübergehende Abweichung
4
Feststehender Balken: Permanente Abweichung
4
Name des Kreises, dessen Parameter angezeigt werden
Balkengrafik zur Anzeige der Zeitprogramme
Dunkler Bereich b : Zeitraum der Heizung im
4
Komfortmodus, in dem die Warmwassererzeugung
autorisiert ist
Heller Bereich v : Zeitraum der Heizung im
4
Absenkmodus, in dem die Warmwassererzeugung
nicht autorisiert ist
Die Pfeile werden angezeigt, wenn weiter oben oder
unten stehende Programme der Liste nicht angezeigt
werden
Die beiden Pfeile blinken, wenn ein Wert geändert werden
kann
Druckanzeige: Das Symbol wird angezeigt, wenn ein
Wasserdrucksensor angeschlossen ist
Blinkendes Symbol: Die Wassermenge ist
4
unzureichend
Dauernd angezeigtes Symbol: Die Wassermenge ist
4
ausreichend
J
20 22 24
I
