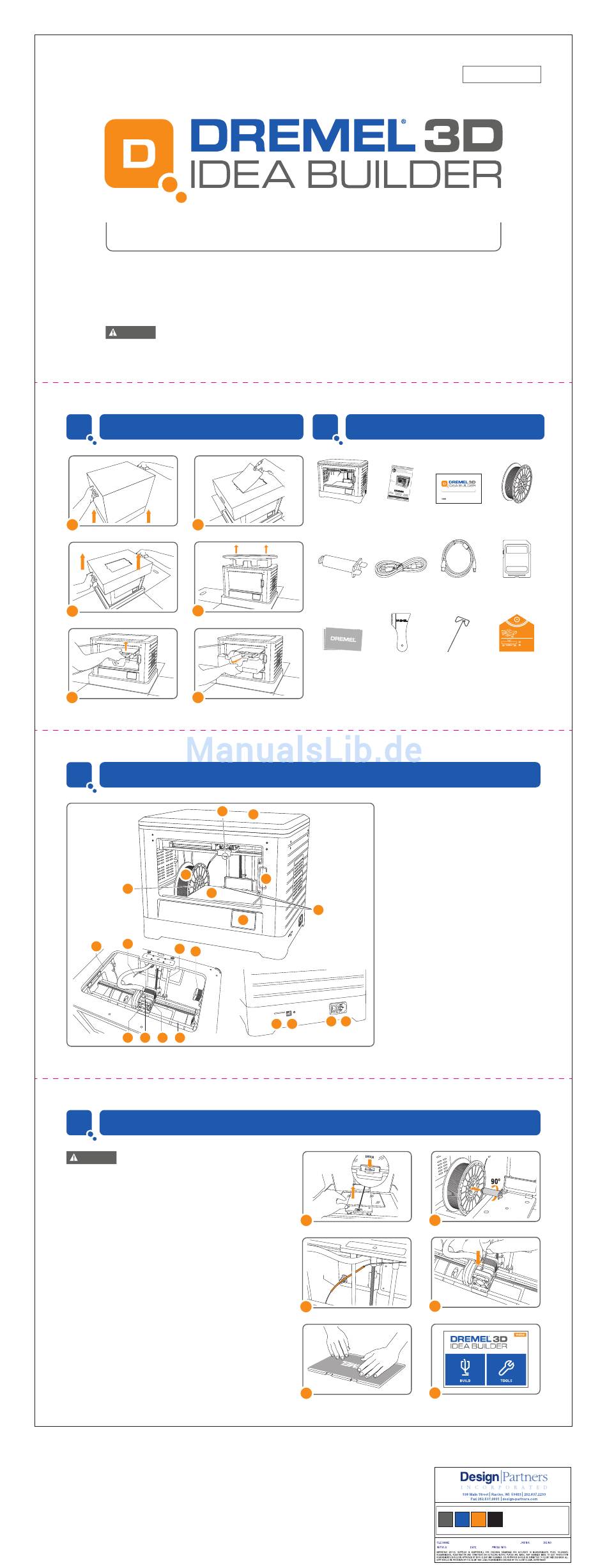

Dremel 3D20 Kurzanleitung

LESEN SIE ALLE BETRIEBS- UND SICHERHEITSANWEISUNGEN IM HANDBUCH DURCH UND MACHEN SIE SICH
WARNUNG
MIT DEM DREMEL 3D20 VERTRAUT, BEVOR SIE DAS GERÄT EINRICHTEN UND VERWENDEN. DAS NICHTBEACH-
TEN VON WARNHINWEISEN UND ANWEISUNGEN KANN ZU FEUER, GERÄTE- UND ANDEREN SACHSCHÄDEN SOWIE
ZU PERSONENSCHÄDEN FÜHREN.
1
Auspacken
1
3
5
Halten Sie die Druckplattform
fest, und heben Sie sie in die
obere Position.
3
Einführung in den Dremel 3D20
7
15
16
14
9 11 10 12
4
Druckvorbereitung
BEACHTEN SIE STETS ALLE WARNUNGEN UND
WARNUNG
SICHERHEITSANWEISUNGEN, WENN SIE DEN DREMEL
3D20 VERWENDEN. ANDERNFALLS KANN ES ZU FEUER, GERÄTE- UND ANDEREN
SACHSCHÄDEN SOWIE ZU PERSONENSCHÄDEN KOMMEN.
EINSETZEN VON FILAMENT
1. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, entfernen Sie
die Abdeckung, und entnehmen Sie die Druckplattform.
2. Setzen Sie die Filamentspule so auf die Spulenhalterung, dass sie von
unten in Richtung Rückseite des Dremel 3D20 geführt wird. Setzen Sie
die Spulenarretierung in die Spulenhalterung ein, und drehen Sie sie um
90 Grad, sodass sie einrastet.
3. Führen Sie das Filament durch das Führungsrohr.
4. Führen Sie das aus dem Führungsrohr austretende Filament in den
Druckkopfeingang ein (oben).
5. Versehen Sie die Druckplattform mit einer Druckmatte. Entfernen Sie
dazu die Schutzfolie auf der Rückseite der Druckmatte.
6. Fixieren Sie die Druckplattform mithilfe von drei Klemmen: Setzen Sie
die Druckplattform unterhalb der beiden hinteren Klemmen ein, und
rasten Sie sie anschließend in der vorderen Klemme ein.
7. Schließen Sie das Netzkabel an eine Steckdose an, und schalten Sie den
Netzschalter ein.
8. Tippen Sie auf dem Touchscreen des Dremel 3D20 auf „Extras" (Tools),
„Filament" (Filament) und dann auf „Filament laden" (Load Filament),
und warten Sie, bis der Druckkopf aufgeheizt ist.
9. Sobald der Druckkopf aufgeheizt ist, wird das Filament durch das Gerät
gezogen. Warten Sie 10 Sekunden, bis das Filament aus dem Druckkopf
austritt, und tippen Sie dann auf den Zurück-Pfeil, um den Vorgang
abzuschließen.
German
3D20 Kurzanleitung
2
4
6
8
1
6
2
4
3
13
17 18
SIDE 1
2
Lieferumfang
Dremel 3D20 Betriebshandbuch
Spulenarretierung Netzkabel
2 Druckmatten Werkzeug zum Entfernen
von Objekten
TIPP: Bewahren Sie die Verpackung des Dremel 3D20 auf, um das
Gerät bei Bedarf darin transportieren und lagern zu können.
1. Abdeckung
2. Tür
3. Touchscreen
4. Druckplattform
5. Druckplattform-Klemmen
6. Filamentspule
7. Filamentspulenhalterung/-arretierung
8. Druckkopfdüse
9. Druckkopflüfter
5
10. Druckkopf
11. Druckkopfeingang
12. Führungsschienen X-Achse
13. Schrittmotor (1 von 3)
14. Führungsschienen Z-Achse
15. Filament-Führungsrohr
16. Führungsschienen Y-Achse
17. SD-Kartensteckplatz
18. USB-Eingang
19 20
19. Netzschalter
20. Netzanschluss
HEBEN
1
Filament-
Führungsrohr
3
5
DEUTSCH
3D20 Quick Start Guide
WARNING WARNING READ ALL OPERATING/SAFETY INSTRUCTIONS IN THE MANUAL AND FAMILIARIZE YOURSELF WITH THE
DREMEL 3D20 BEFORE SETUP AND USE. FAILURE TO COMPLY WITH THE WARNINGS AND INSTRUCTIONS MAY
RESULT IN FIRE, EQUIPMENT DAMAGE, PROPERTY DAMAGE, OR PERSONAL INJURY.
Kurzanleitung 1 Filamentspule
USB-Kabel SD-Karte
Adjust the platform until
leveling tool slides between
the extruder and platform
with some resistance
0.3mm
TURN LEFT TO RAISE
THE BUILD PLATFORM
TURN RIGHT TO LOWER
LEVELING SHEET
Dorn zur Reinigung Nivellierblatt
des Druckkopfes
2
4
8
