MODE D'EMPLOI
1.GENERAL
Le groupe est destiné à être placé au dessus d'un îlot, dans une fausse colonne, une
cheminée décorative ou placard profond.
Sa mise en place doit être réalisée par un installateur qualifié. Le non respect de cette
condition entraîne la suppression de la garantie constructeur et tout recours en cas
d'accident.
L'installation de la hotte NOVY sans le moteur NOVY (ou l'inverse) entraîne la
suppression de la garantie constructeur.
2. FONCTIONNEMENT
La hotte est dotée d'une puissante turbine de 370 m³/h pour 810
m³/h pour 820
et 821 qui absorbe les vapeurs à travers un filtre à graisses pour les
/1
évacuer ensuite à l'extérieur.
Le moteur a une sortie de Ø 125 mm pour 810
et 821 et vous offre la possibilité d'évacuer le tuyau vers le haut, droite, gauche, en face
ou en arrière. Le bloc moteur est également dissociable (moteur dissocié intérieur).
Le carter détermine les couloirs d'aspiration périphérique , ce qui assure un traitement
efficace de toute la surface couverte par la hotte.
3. MONTAGE DE LA HOTTE
(Voir notice de pose ci-jointe)
Attention!
Hauteur minimale d'implantation: 60 cm au-dessus d'une table de cuisson électrique,
75 cm au-dessus de brûleurs gaz et 75 cm au-dessus d'une table induction.
4. DIMENSIONS
Page 26
5. RACCORDEMENT ELECTRIQUE
Raccordement électrique sur le cordon avec fiche bipolaire + terre. L'intensité du
courant figure sur la plaque signalétique. Utilisez une prise avec terre.
La prise doit rester visible et accessible facilement.
Le remplacement doit se faire par un installateur qualifié.
Avant toute intervention sur la hotte, mettre l'appareil hors tension.
6. SCHEMA ELECTRIQUE
Page 24 - 25
et 811 et de 850
/1
et 811 et de Ø 150 mm pour 820
/1
10

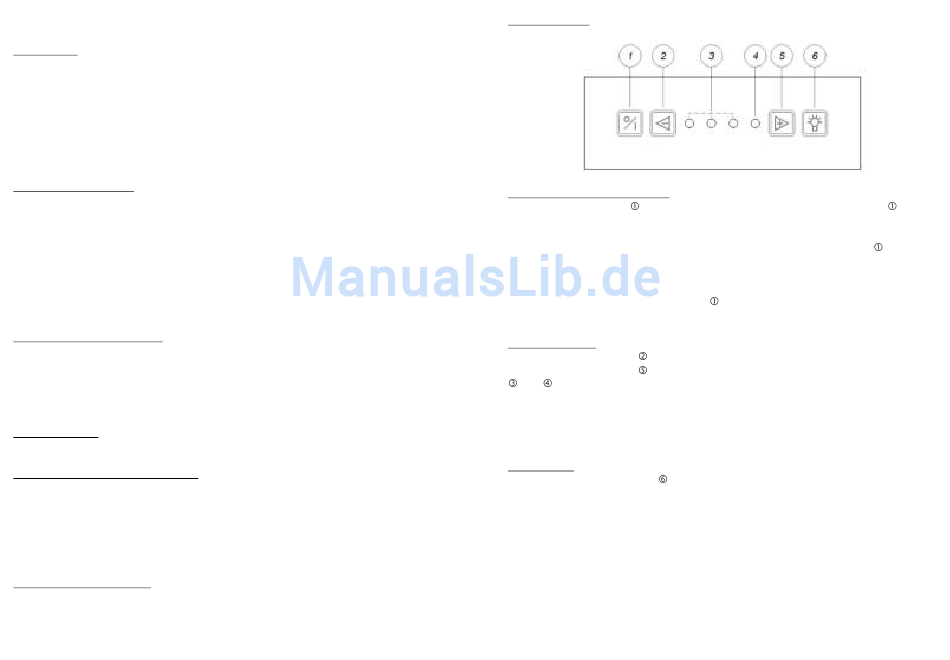

9. BEDIENUNG
Ventilator ein- und ausschalten
Drücken Sie auf Taste
eingeschaltet wird, dann startet die Haube dieselbe Stufe und Beleuchtung wie beim
ausschalten.
Ausschalten mit Nachlaufzeit: Nach 1 Mahl drucken von Taste
/1
Nachlaufzeit von 10 Minuten gestartet (der Erste Leuchtdiode blinkt und die andere
Leuchtdioden brennen je nachdem die Stufe aktiviert sind). Nach Verlauf von 10
Minuten werden Motor und Beleuchtung ausgeschaltet.
Ausschalten ohne Nachlaufzeit: Taste
werden gleich ausgeschaltet.
Stufen einstellen
Drücken Sie auf die Taste
Drücken Sie auf die Taste
und
: Auf die Leuchtdioden sehen Sie welche Stufe aktiv ist.
Grün: Stufe 1-3
Rot: Stufe „POWER"
POWER nur benutzen bei intensiver Entwicklung von Dampfe oder Dunst.
POWER fällt nach 20 min. automatisch zurück auf Stufe 3.
Beleuchtung
Drücken Sie auf die Taste
Beleuchtung kann immer gebraucht werden, auch wenn der Ventilator nicht in Wirkung
ist.
Wenn die Beleuchtung eingeschaltet ist können Sie die Lichtstärke ändern durch die
Taste eingedruckt zu halten.
Ein selbherstellend Thermocontact sorgt dafür dass der Motor ausgeschaltet wird wann
er überhitzt. Nach Abkühlung wird der Motor zurück eingeschaltet.
der Ventilator wird ausgeschaltet. Wann Taste
zwei mal drucken, Motor und Beleuchtung
, der Ventilator wird in niedrigen Stufe eingeschaltet.
, der Ventilator wird in höheren Stufe eingeschaltet.
um die Beleuchtung ein- und auszuschalten. Die
19
wieder
wird ein
