Rittal
2

Installationsanleitung:

2.1

Rechneranschluss

•
Monitor-, Tastatur- und Mausanschlusskabel von den Rechnern
abziehen.
•
Monitor:
Stecken Sie den 15 pol. Sub HD Stecker des Kabels
(2 Meter) oder
Rechners 1.
•
Keyboard/Mouse:
Stellen Sie nun mittels der beiden PS/2-Stecker des jeweiligen Kabels
die Verbindung zur Keyboard- und Mouseschnittstelle des Rechners 1
her. Die beiden Stecker sind mit entsprechenden Symbolen versehen.
•
Verbinden Sie das andere Ende des Kabels mit den Monitor-, Tastatur-
und Mausschnittstellen des Server 1 am SSC compact 8.
•
Verfahren Sie zum Anschluss der weiteren Rechner wie zuvor
beschrieben.

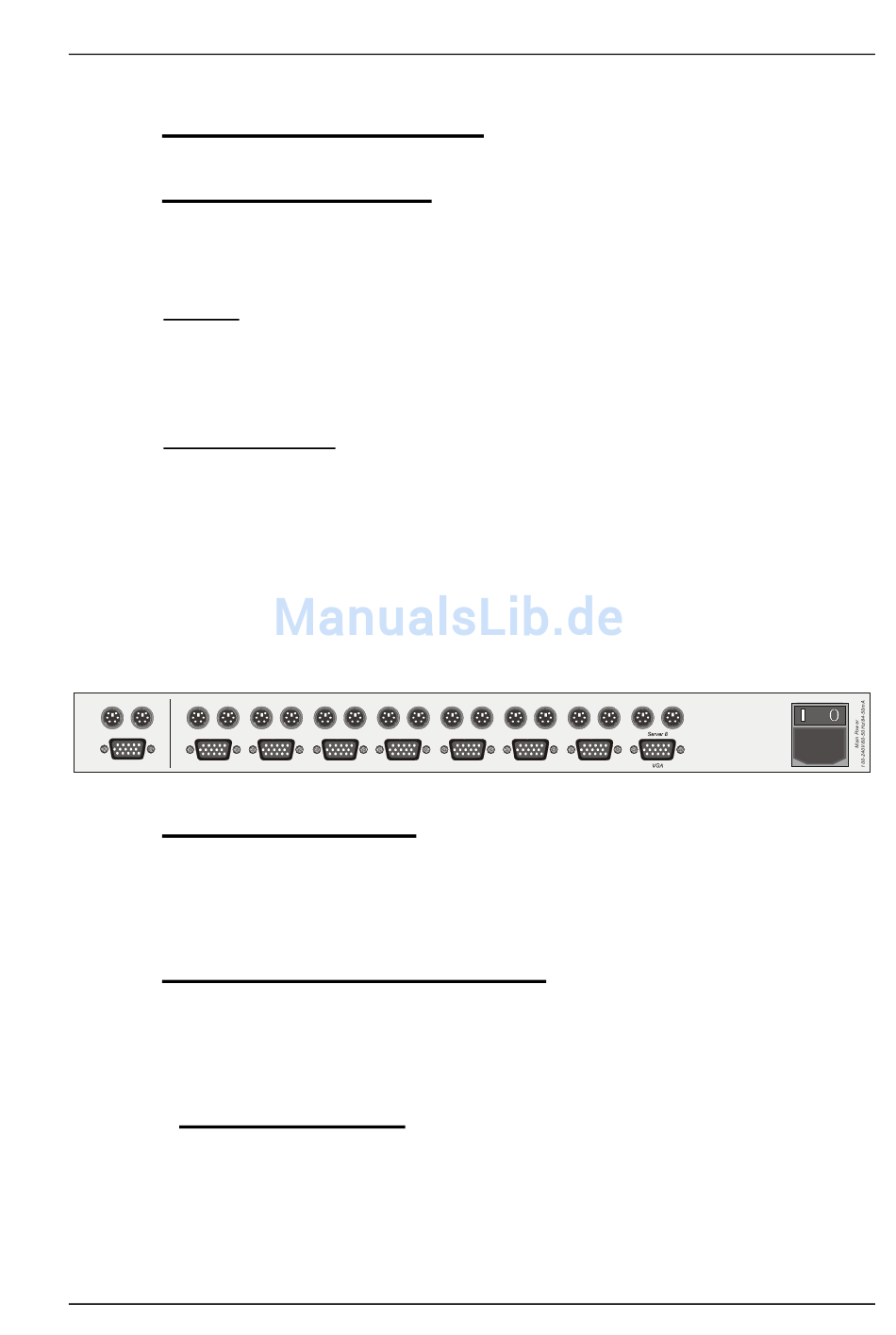

Keyb. PS/2 Mouse Keyb. PS/2 Mouse
Console Server 1
Monitor VGA
2.2

Stromversorgung

Verbinden Sie den Hohlstecker des mitgelieferten Stromanschlusskabel mit der
Stromversorgungsbuchse am SSC compact 8.
2.3

Bedeutung der Power-LED

Die Power-LED auf der Frontseite des Gerätes leuchtet, sobald der SSC
compact 8 mit Spannung versorgt wird.
3

Inbetriebnahme

Sind alle Tastatur-,
Stromversorgung zum SSC compact 8 hergestellt, ist der SSC compact 8
sofort betriebsbereit.
7552.140
Keyb. PS/2 Mouse Keyb. PS/2 Mouse Keyb. PS/2 Mouse
Server 2 Server 3 Server 4
VGA VGA VGA
Maus-
Installations- und Bedienungsanleitung
(4 Meter) in die VGA-Schnittstelle des
Keyb. PS/2 Mouse Keyb. PS/2 Mouse Keyb. PS/2 Mouse
Server 5 Server 6 Server 7
VGA VGA VGA
und Monitorverbindungen
Seite 8
SSC compact 8
7552.120
Keyb. PS/2 Mouse
sowie die
