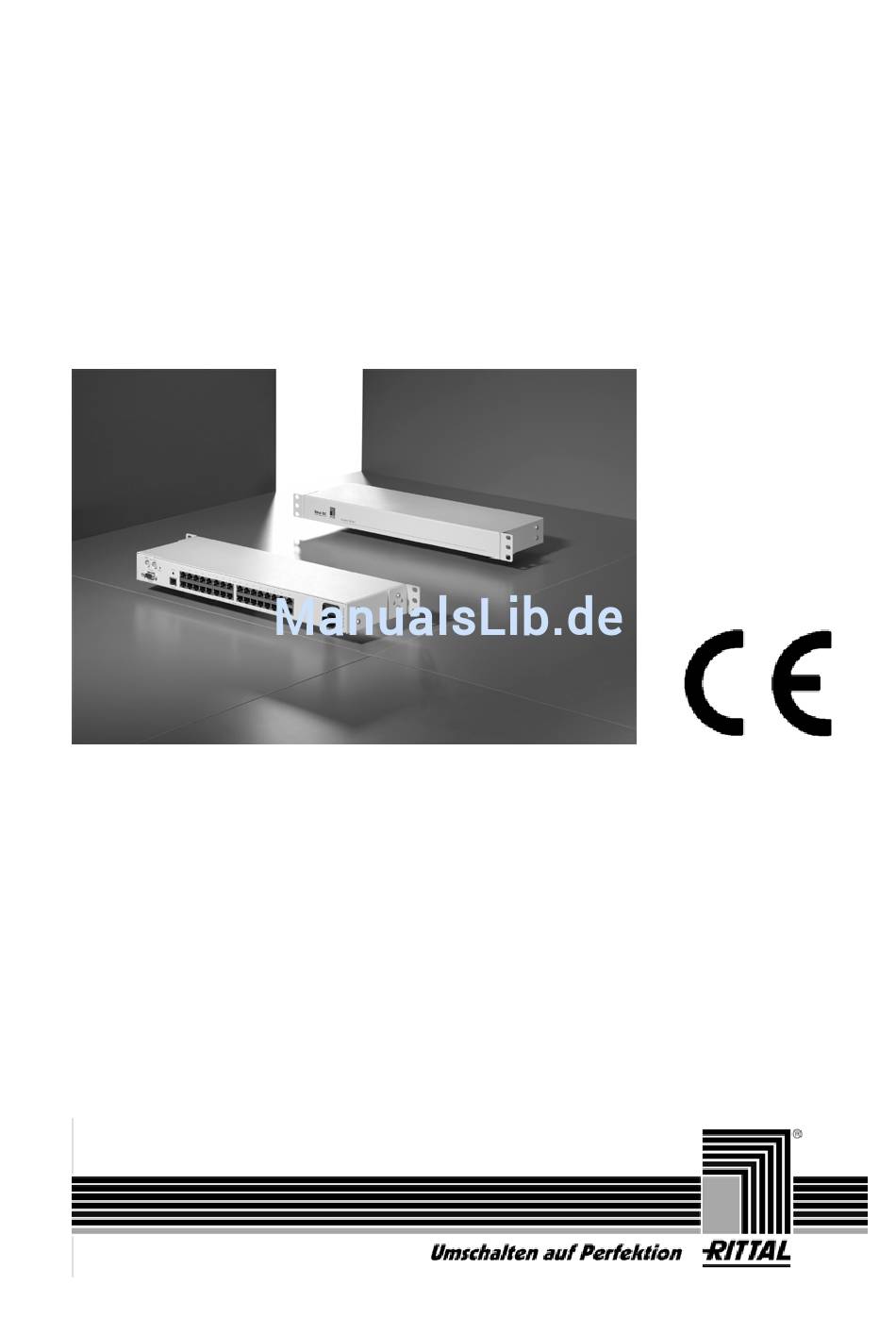

- Seite 1 32 cat DK 7552.110 compact 32 cat Zeichnungsnummer: A 36220 00 IT 74 Sprache: deutsch Stand: Datum: 22.03.06 Installations- und Bedienungsanleitung SSC compact 32 cat...
- Seite 2 Installations- und Bedienungsanleitung SSC compact 32 cat Seite 2...
- Seite 3 Installations- und Bedienungsanleitung SSC compact 32 cat INWEISE Achtung M DAS ISIKO EINES TROMSCHLAGES ZU VERMEIDEN SOLLTEN IE DAS ERÄT NICHT ÖFFNEN ODER BDECKUNGEN ENTFERNEN ERVICEFALL WENDEN IE SICH BITTE AN UNSERE ECHNIKER ESEN IE DIE EDIENUNGSANLEITUNG SORGFÄLTIG BEVOR IE DAS ERÄT IN...
-
Seite 4: Inhaltsverzeichnis
Installations- und Bedienungsanleitung SSC compact 32 cat SSC compact 32 cat Inhaltsverzeichnis Beschreibung ......................6 Vorstellung des Systems ..................6 Funktionsweise ....................6 Systemvorraussetzungen...................7 Lieferumfang: ......................7 Installationsanleitung ....................8 Serveranschluss ....................8 2.1.1 Anschluss über SSC converter PS/2............8 2.1.2 Anschluss über SSC converter USB ............9 2.1.3... - Seite 5 Installations- und Bedienungsanleitung SSC compact 32 cat 6.8.2 Beseitigung der Fahnenbildung ..............28 6.8.3 Verhalten bei übersteuertem Videobild – Defaultwerte wiederherstellen..29 Einstellung des Sortiermodus................30 6.10 Einblenden zusätzlicher Server-Informationen..........31 Technische Daten .....................32 Index..........................33 Liste der Prüfnormen ......................34 Seite 5...
-
Seite 6: Beschreibung
SSC compact 32 cat Beschreibung Vorstellung des Systems Der Rittal SSC compact 32 cat ermöglicht es, bis zu 32 Server mittels einer Tastatur, einer Maus und eines Bildschirms zu steuern. Die Bedienung der SSC compact 32 cat kann sowohl über die angeschlossene Tastatur (Server-HotKey) als auch das implementierte On-Screen-Display OSD erfolgen. -
Seite 7: Systemvorraussetzungen
Installations- und Bedienungsanleitung SSC compact 32 cat Systemvorraussetzungen Der SSC compact 32 cat stellt aufgrund seiner Konzeption als Hardware- Lösung keine besonderen Voraussetzungen an die Serverhard- oder – software. Bitte beachten Sie jedoch, daß der am Switch eingesetzte Monitor die Auflösungen und Sync-Modi aller am Switch angeschlossenen Server... -
Seite 8: Installationsanleitung
Servers. Die beiden Stecker sind mit entsprechenden Symbolen versehen und farbig kodiert. • Stecken Sie nun das eine Ende des Cat5 Patchkabel (Rittal Nr. 7320.4xx) in die RJ45-Buchse des SSC converter (Art. Nr. 7552.201). • Verbinden Sie danach das andere Ende des Cat5 Patchkabel (Rittal Nr. -
Seite 9: Anschluss Über Ssc Converter Usb
• Keyboard/Mouse USB: Stecken Sie nun den USB-A-Stecker in eine freie USB-A-Schnittstelle des Servers. • Stecken Sie das eine Ende des Cat5 Patchkabel (Rittal Nr. 7320.4xx) in die RJ45-Buchse des SSC converter-SUN USB (Art. Nr. 7552.203 oder 7552.204). Seite 9... -
Seite 10: Kaskadierung Des Systems
Zum Anschluss weiterer Slaves verfahren Sie bitte wie oben beschrieben. Hinweis: Bei Kaskadierung des Systems mit einem SSC compact 32 cat ist bei den SSC compact 32 cat-Slave-Geräten die Bedienkonsole inaktiv. Herstellen der Stromversorgung Schließen Sie ein Kaltgerätekabel an die Kaltgerätebuchse Main POWER an. -
Seite 11: Led-Anzeige-Verhalten
Enter Geben Sie hier das Passwort ein. Die Anzahl der Versuche ist unbegrenzt. Sie können sich am SSC compact 32 cat im Feld Password entweder durch Drücken der ENTER–Taste oder durch Eingabe des im Auslieferungs- zustandes definierten Passwortes „SSC“ anmelden. -
Seite 12: Funktionsweise
Das OSD kann wahlweise mit der Tastatur oder der Maus bedient werden. Auswirkung der Kaskadierung auf das SELECT- SERVER-Menü Der SSC compact 32 cat kann mit insgesamt 3 Slave-Geräten erweitert Kap. 2.2). Dadurch können maximal 125 Server durch einen User werden (vgl. - Seite 13 SSC compact 32 cat- compact 32 cat-Slave Master, hier wurde das Slave-Gerät angeschlossen Wird ein SSC compact 32 cat als Slave betrieben, ist dessen OSD komplett ausgeschaltet. Die Steuerung erfolgt ausschließlich über den SSC compact 32 cat Master. Seite 13...
-
Seite 14: Tastaturbedienung
Installations- und Bedienungsanleitung SSC compact 32 cat Tastaturbedienung S E L E C T S E R V E R ► a l p h a + o n ◄ S e a r c h : .... -
Seite 15: Mausbedienung
Installations- und Bedienungsanleitung SSC compact 32 cat Zusätzlich steht Ihnen noch die F1-Taste zur Verfügung. Mit dieser Taste speichern Sie durchgeführte Änderungen nach Konfigurationsarbeiten ab. Mausbedienung Die Bedienung der OSD -Fenster kann auch mit der Maus erfolgen. Scrolling = Anwahl des Eintrags... -
Seite 16: Beschreibung Der Osd Menüs
Installations- und Bedienungsanleitung SSC compact 32 cat Beschreibung der OSD Menüs Automatisches Durchschalten aller Server 6.1.1 Auslösung der AutoScan-Funktion STRG + NUM. Drücken Rufen Sie das OSD auf; Tastenkombination (Default): Sie dann die F2-Taste. Aktivierung AutoScan-Funktion führt automatischen Durchschalten aller Kanäle. -
Seite 17: Einstellung Der Autoscan-Zeit
Installations- und Bedienungsanleitung SSC compact 32 cat 6.1.4 Einstellung der AutoScan-Zeit siehe Kap. 6.4.2 Automatisches Durchschalten eingeschalteter Server Die Funktionalität der AutoSkip-Funktion ist ähnlich der des AutoScan. Jedoch werden hier nur die angeschlossenen aktiven Server abgefragt. Nicht belegte Kanäle oder ausgeschaltete Server werden übersprungen. -
Seite 18: Ändern Der Serverbezeichnung
Aufruf und Beenden des Editiermodus Speichert die Änderungen und schaltet zurück zum SELECT SERVER-Menü Spalte 1 (Channel): Kanalnummer am Rittal SSC Spalte 2 (Name): Editierbare Serverbezeichnung (14 Zeichen) Steuern Sie den Cursor auf eine Zeile, z. B. SERVER 01.01. Der vorhandene ENTER Eintrag kann nach Drücken der... -
Seite 19: Systemweite Einstellungen Definieren
Installations- und Bedienungsanleitung SSC compact 32 cat verwirft alle Änderungen im Server Names-Submenü und führt zurück zum SELECT SERVER-Menü. Systemweite Einstellungen definieren STRG Rufen Sie das OSD auf durch Drücken der Tastenkombination (Default): + NUM. zum Aufruf des SysConfig-Submenüs. Drücken Sie anschließend 6.4.1... -
Seite 20: Einstellen Des Keyboard Layout
Tastatur und Umschalter (OSD) aus und haben keine Bedeutung für die Kommunikation zwischen Tastatur und Server. Passen Sie hier den, durch den SSC compact 32 cat verwendeten Keyboard- Satz an das tatsächliche Layout des angeschlossenen Keyboards an. Sie sollten z. B. eine Umstellung vornehmen, wenn Sie eine Y/Z-Vertauschung feststellen (amerikanisch/deutsches Layout). - Seite 21 Bei der Änderung des Passwortes können zwei fehlerhafte Zustände auftreten. Sie haben in den beiden Zeilen unterschiedliche Passwörter eingegeben. Der SSC compact 32 cat generiert in diesem Fall folgende Meldung: C H A N G E P A S S W O R D...
-
Seite 22: System Auf Defaultwerte Zurücksetzen
Sie haben weniger als 3 Zeichen als neues Passwort eingegeben (Ausnahme: ENTER-Taste). Der SSC compact 32 cat generiert in diesem Fall folgende Meldung: C H A N G E P A S S W O R D... -
Seite 23: Selectkeys Definieren / Scan-Teilnahme Festlegen
Installations- und Bedienungsanleitung SSC compact 32 cat 6.4.6 Selectkeys definieren / Scan-Teilnahme festlegen Nachdem Sie diesen Menüpunkt aufgerufen haben (entweder mit der Mouse oder dem Keyboard), öffnet sich folgendes Fenster. A s s i g n S e l e c t k e y + S c a n... -
Seite 24: Re-Initialisierung Der Mouse
Installations- und Bedienungsanleitung SSC compact 32 cat Re-Initialisierung der Mouse Sollte die Maus eines Rechners während des Betriebes nicht mehr funktionieren (Maus-Zeiger bewegt sich nicht), besteht die Möglichkeit, eine Reinitialisierung durchzuführen. Überprüfen Sie jedoch zunächst alle Anschlusskabel auf korrekten Sitz. Bitte beachten Sie, dass eine Reinitialisierung nur für den jeweils aktiven Kanal... - Seite 25 Installations- und Bedienungsanleitung SSC compact 32 cat Reset Mouse Wählen Sie diese Funktion bei Windows-Betriebssystemen; unabhängig vom eingestellten Maus-Treiber. Dies trifft zu für: WIN 98, WIN NT, WIN ME, WIN 2000, WIN XP. Steuern Sie den Cursor mittels der Pfeiltasten auf den entsprechenden Eintrag.
- Seite 26 Installations- und Bedienungsanleitung SSC compact 32 cat Enable Intelli (MS-Intelli-Maus ) Wählen Sie diese Funktion bei Nicht-Windows-Systemen (z. B. Linux), sollte der angeschlossene Rechner den MS-Intelli-Maustreiber geladen haben. I N F O Y o u h a v e s e l e c t e d t h e m o u s e...
-
Seite 27: Systeminformationen Abfragen
Im Fenster SYSTEM INFO, welches über Drücken der Taste im SELECT SERVER-Menü aufgerufen werden kann, können Sie keinerlei Einstellungen vornehmen. Sie finden hier Informationen über den SSC compact 32 cat, die für den Werksservice von Bedeutung sind. schließt das Fenster. User abmelden/Sitzung beenden im SELECT SERVER-Menü... -
Seite 28: Festlegung Der Videoverstärkung
Installations- und Bedienungsanleitung SSC compact 32 cat Durch diese Funktionalität kann der Anwender unterschiedliche Kabellängen ausgleichen. Die individuelle Ausführung dieser Funktion erlaubt es, das subjektive Empfinden eines jeden Einzelnen als Maßstab für ein „gutes Bild“ zu setzen. Das System deckt den Bereich von 0 – 190 ab; die Anpassung kann in 1er - Schritten erfolgen. -
Seite 29: Verhalten Bei Übersteuertem Videobild - Defaultwerte Wiederherstellen
Durch Drücken der Taste werden die IVT-Einstellungen auf den Auslieferungszustand zurück versetzt. Die Default-Werte beim SSC compact 32 cat sind: Boost: Fine Tuning: Im Anschluss wird das aktuelle Bild auf Ihrem Monitor wieder angezeigt. Seite 29... -
Seite 30: Einstellung Des Sortiermodus
Server phys: Sortierung nach der physikalischen Adresse der Server (physikalische Adresse ist die CPU-Schnittstelle auf der Rückseite des SSC compact 32 cat) phys+on: Sortierung nach der physikalischen Adresse der eingeschalteten Server. Eingeschaltete Rechner erscheinen am Anfang der Liste. Seite 30... -
Seite 31: Einblenden Zusätzlicher Server-Informationen
SSC compact 32 cat 6.10 Einblenden zusätzlicher Server-Informationen im SELECT SERVER-Menü blenden Sie den Durch Drücken der Taste physikalischen Index der am SSC compact 32 cat angeschlossenen Server ein. Ein erneutes Drücken der Taste blendet die physikalische Adressierung wieder aus. Seite 31... -
Seite 32: Technische Daten
Installations- und Bedienungsanleitung SSC compact 32 cat Technische Daten Schnittstellen: Monitor: Schnittstelle: Standard VGA Videobandbreite: bis zu 250 MHz H/V-Sync: 135 kHz / 150 Hz übertragbare Signale: R, G, B, H-Sync., V-Sync., CSync Keyboard/Mouse: direkt: PS/2 konvertiert: USB, SUN, SUN-USB, MAC, Reuters DK 3000 Auflösung:... -
Seite 33: Index
Installations- und Bedienungsanleitung SSC compact 32 cat Index alpha..........................30 amerikanischen Tastaturlayout ..................9 Änderung des Sortiermodus.....................14 Assign Selectkey+Scan....................23 AutoScan ........................16, 17 AutoSkip ...........................17 Boost ..........................28 Change Password ......................21 CPU Search -Funktion....................14, 18 CPU-Anschlussdongle....................8, 9 DISCONNECT........................15 Fine Tuning........................28 IVT ..........................27 - 29 Keyboard Layout ......................20... -
Seite 34: Liste Der Prüfnormen
Installations- und Bedienungsanleitung SSC compact 32 cat Liste der Prüfnormen Dieses Gerät entspricht den gesetzlichen Bestimmungen der EG-Richtlinie 89/336/EWG über die Elektromagnetische Verträglichkeit, geändert durch RL 91/236/EWG, 92/31/EWG des Rates, Prüfgrundlage: EN 55022 Kl.B + A1, A2 (1998) Emission EN 55024 + A1, A2 (1998) Störfestigkeit... - Seite 35 Installations- und Bedienungsanleitung SSC compact 32 cat Seite 35...
