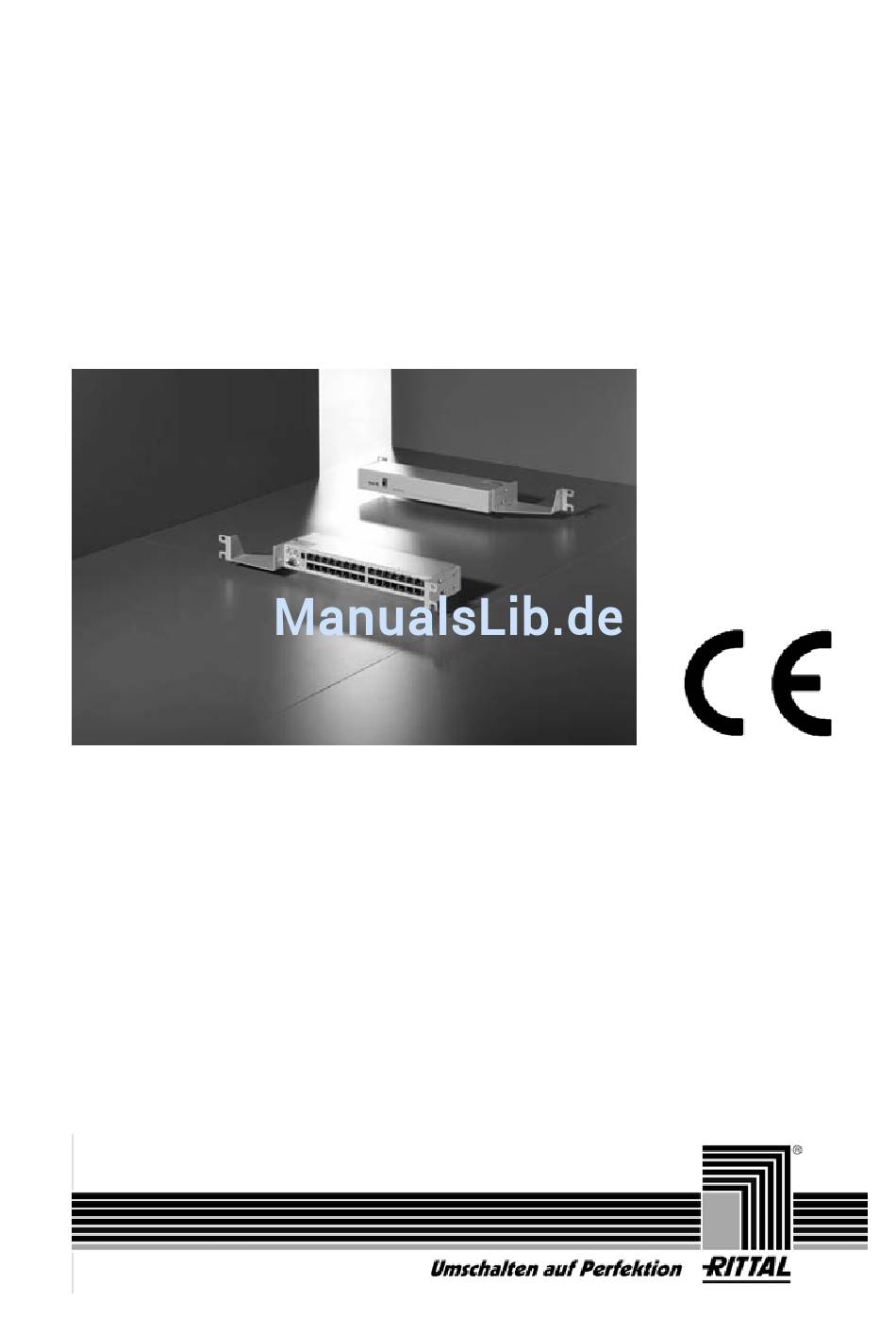

- Seite 1 Installations- und Bedienungsanleitung SSC view 32 cat view 32 cat DK 7552.100 view 32 cat Zeichnungsnummer: A 34646 00 IT 74 Sprache: deutsch Stand: Datum: 19.08.05 Installations- und Bedienungsanleitung SSC view 32 cat Seite 1...
- Seite 2 Installations- und Bedienungsanleitung SSC view 32 cat INWEISE Achtung M DAS ISIKO EINES TROMSCHLAGES ZU VERMEIDEN SOLLTEN IE DAS ERÄT NICHT ÖFFNEN ODER BDECKUNGEN ENTFERNEN ERVICEFALL WENDEN IE SICH BITTE AN UNSERE ECHNIKER ESEN IE DIE EDIENUNGSANLEITUNG SORGFÄLTIG BEVOR IE DAS ERÄT IN...
-
Seite 3: Inhaltsverzeichnis
Installations- und Bedienungsanleitung SSC view 32 cat SSC view 32 cat Inhaltsverzeichnis Beschreibung......................5 Vorstellung des Systems ................. 5 Funktionsweise ....................5 Systemvorraussetzungen ................6 Lieferumfang:....................6 Installationsanleitung: .................... 7 Serveranschluss ....................7 2.1.1 Anschluss über SSC converter PS/2 ............7 2.1.2... - Seite 4 Installations- und Bedienungsanleitung SSC view 32 cat Bildschirmdarstellung optimieren..............24 6.8.1 Festlegung der Videoverstärkung............. 25 6.8.2 Beseitigung der Fahnenbildung ..............25 6.8.3 Verhalten bei übersteuertem Videobild – Defaultwerte wiederherstellen . 26 Einstellung des Sortiermodus ................ 27 6.10 Einblenden zusätzlicher Target-Informationen ..........28 Technische Daten....................
-
Seite 5: Beschreibung
Bedienungsanleitung SSC view 32 cat Beschreibung Vorstellung des Systems Der Rittal SSC view 32 cat ermöglicht es, bis zu 32 Server mittels einer Tastatur, einer Maus und eines Bildschirms zu steuern. Die Bedienung der SSC view 32 cat kann sowohl über die angeschlossene Tastatur (Server-HotKey) als auch das implementierte On-Screen-Display OSD erfolgen. -
Seite 6: Systemvorraussetzungen
Installations- und Bedienungsanleitung SSC view 32 cat Systemvorraussetzungen Der SSC view 32 cat stellt aufgrund seiner Konzeption als Hardware-Lösung keine besonderen Voraussetzungen an die Serverhard- oder –software. Bitte beachten Sie jedoch, daß der am Switch eingesetzte Monitor die Auflösungen und Sync-Modi aller am Switch angeschlossenen Server unterstützt. -
Seite 7: Installationsanleitung
Servers. Die beiden Stecker sind mit entsprechenden Symbolen versehen und farbig kodiert. • Stecken Sie nun das eine Ende des Cat5 Patchkabel (Rittal Nr. 7320.4xx) in die RJ45-Buchse des SSC converter (Art. Nr. 7552.201). • Verbinden Sie danach das andere Ende des Cat5 Patchkabel (Rittal Nr. -
Seite 8: Anschluss Über Ssc Converter Usb
Keyboard/Mouse USB: Stecken Sie den USB-A-Stecker in eine freie USB-A-Schnittstelle des Servers. • Stecken Sie anschließend das eine Ende des Cat5 Patchkabel (Rittal Nr. 7320.4xx) in die RJ45-Buchse des SSC converter USB (Art. Nr. 7552.202). • Verbinden Sie danach das andere Ende des Cat5 Patchkabel (Rittal Nr. -
Seite 9: Anschluss An Die Tastaturschublade
Verbinden Sie nun den 3-pol. Clip-Stecker mit der entsprechend gekennzeichneten Stromversorgungsbuchse der Tastaturschublade. LED-Anzeige-Verhalten Die LED-Anzeige „Status“ auf der Rückseite des SSC view 32 cat hat folgende Bedeutung: Leuchtet, wenn eine Tastatur initialisiert wurde und der SSC view 32 cat betriebsbereit ist. -
Seite 10: Inbetriebnahme
Tastatur-, Maus- Monitorverbindungen sowie Stromversorgung zum SSC view 32 cat hergestellt, ist der SSC view 32 cat sofort betriebsbereit. Anmeldung am System Nach der Inbetriebnahme des SSC view 32 cat erscheint das LOGIN-Fenster. L O G I N Please enter your login: Password: max. -
Seite 11: Funktionsweise
Installations- und Bedienungsanleitung SSC view 32 cat Funktionsweise Aufruf des SELECT-SERVER-Menü Das OSD rufen Sie auf, indem Sie die STRG-Taste gedrückt halten und zusätzlich die NUM-Taste drücken (Default). Auf dem Bildschirm erscheint das SELECT SERVER-Menü, in dem Ihnen 32 Kanäle angezeigt werden. -
Seite 12: Mausbedienung
Installations- und Bedienungsanleitung SSC view 32 cat Die Steuerung innerhalb des Menü erfolgt über folgende Tasten: ↑ ↓ Anwahl eines Servers über Pfeiltasten Abbruch ohne Auswahl (Zurück) Enter Auslösung der Umschaltung Die Einträge in der Infozeile haben folgende Bedeutung: Auslösung der AutoScan-Funktion Auslösung der AutoSkip-Funktion... -
Seite 13: Beschreibung Der Osd Menüs
Installations- und Bedienungsanleitung SSC view 32 cat Beschreibung der OSD Menüs Automatisches Durchschalten aller Targets 6.1.1 Auslösung der AutoScan-Funktion STRG + NUM. Drücken Rufen Sie das OSD auf; Tastenkombination (Default): Sie dann die F2-Taste. Aktivierung AutoScan-Funktion führt automatischen Durchschalten aller Kanäle. -
Seite 14: Einstellung Der Autoscan-Zeit
Installations- und Bedienungsanleitung SSC view 32 cat 6.1.4 Einstellung der AutoScan-Zeit siehe Kap. 6.4.2 Automatisches Durchschalten eingeschalteter Targets Die Funktionalität des AutoSkip-Funktion ist ähnlich der des AutoScan. Jedoch werden hier nur die angeschlossenen aktiven Server abgefragt. Nicht belegte Kanäle oder ausgeschaltete Server werden übersprungen. -
Seite 15: Ändern Der Serverbezeichnung
Enter Aufruf des Editiermodus Speichert die Änderungen und schaltet zurück zum SELECT SERVER-Menü Spalte 1 (Channel): Kanalnummer am Rittal SSC Spalte 2 (Name): Editierbare Serverbezeichnung (14 Zeichen) Steuern Sie den Cursor auf eine Zeile, z. B. SERVER 01.01. Der vorhandene ENTER Eintrag kann nach Drücken der... -
Seite 16: Systemweite Einstellungen Definieren
Installations- und Bedienungsanleitung SSC view 32 cat verwirft alle Änderungen im Server Names-Submenü und führt zurück zum SELECT SERVER-Menü. Systemweite Einstellungen definieren STRG Rufen Sie das OSD auf durch Drücken der Tastenkombination (Default): + NUM. zum Aufruf des SysConfig-Submenüs. Drücken Sie anschließend 6.4.1... -
Seite 17: Einstellen Des Keyboard Layout
Tastatur und Umschalter (OSD) aus und haben keine Bedeutung für die Kommunikation zwischen Tastatur und Server. Passen Sie hier den, durch den SSC view 32 cat verwendeten Keyboard-Satz an das tatsächliche Layout des angeschlossenen Keyboards an. Sie sollten z. B. eine Umstellung vornehmen, wenn Sie eine Y/Z-Vertauschung feststellen (amerikanisch/deutsches Layout). - Seite 18 Installations- und Bedienungsanleitung SSC view 32 cat Hinweis: Durch die Vergabe eines Passwortes ist die Anmeldung am SSC view 32 cat über die ENTER-Taste (vgl. Kap. 4) oder durch die Eingabe des im Auslieferungszustandes definierten Passwortes (vgl. Kap. 4) nicht mehr möglich.
-
Seite 19: System Auf Defaultwerte Zurücksetzen
Sie haben weniger als 3 Zeichen als neues Passwort eingegeben (Ausnahme: ENTER-Taste). Der SSC view 32 cat generiert in diesem Fall folgende Meldung: C H A N G E P A S S W O R D... -
Seite 20: Selectkeys Definieren / Scan-Teilnahme Festlegen
Installations- und Bedienungsanleitung SSC view 32 cat 6.4.6 Selectkeys definieren / Scan-Teilnahme festlegen Nachdem Sie diesen Menüpunkt aufgerufen haben (entweder mit der Mouse oder dem Keyboard), öffnet sich folgendes Fenster. A s s i g n S e l e c t k e y + S c a n... -
Seite 21: Re-Initialisierung Der Mouse
Installations- und Bedienungsanleitung SSC view 32 cat Re-Initialisierung der Mouse Sollte die Maus eines Rechners während des Betriebes nicht mehr funktionieren (Maus-Zeiger bewegt sich nicht), besteht die Möglichkeit, eine Reinitialisierung durchzuführen. Überprüfen Sie jedoch zunächst alle Anschlusskabel auf korrekten Sitz. Bitte beachten Sie, dass ein Mouse-Enable nur für den jeweils aktiven Kanal... - Seite 22 Installations- und Bedienungsanleitung SSC view 32 cat Enable Intelli (MS-Intelli-Maus ) Wählen Sie diese Funktion bei Nicht-Windows-Systemen (z. B. Linux), sollte der angeschlossene Rechner den MS-Intelli-Maustreiber geladen haben. I N F O Y o u h a v e s e l e c t e d t h e m o u s e...
-
Seite 23: Systeminformationen Abfragen
Im Fenster SYSTEM INFO, welches über Drücken der Taste im SELECT SERVER-Menü aufgerufen werden kann, können Sie keinerlei Einstellungen vornehmen. Sie finden hier Informationen über den SSC view 32 cat, die für den Werksservice von Bedeutung sind. schließt das Fenster. Seite 23... -
Seite 24: User Abmelden/Sitzung Beenden
Server gegen nicht autorisierten Zugriff schützen möchten, z.B. wenn Sie Ihren Arbeitsplatz verlassen. Bildschirmdarstellung optimieren Für alle an dem SSC view 32 cat angeschlossene Server wird automatisch ein Videoprofil erstellt. Daher ist es grundsätzlich nicht notwendig, individuell Anpassungen durchzuführen. Dennoch bietet der SSC view 32 cat die Möglichkeit der individuellen Videoanpassung über den IVT-Modus. -
Seite 25: Festlegung Der Videoverstärkung
Installations- und Bedienungsanleitung SSC view 32 cat 6.8.1 Festlegung der Videoverstärkung Boost: Zur Veränderung der Videoverstärkung stehen Ihnen folgende Tasten zur Verfügung: subtrahiert den Wert 1 zur Videoverstärkung Taste ← addiert den Wert 1 zur Videoverstärkung Taste → subtrahiert den Wert 5 zur Videoverstärkung Tasten CTRL + ←... -
Seite 26: Verhalten Bei Übersteuertem Videobild - Defaultwerte Wiederherstellen
Durch Drücken der Taste werden die IVT-Einstellungen auf den Auslieferungszustand zurück versetzt. Die Default-Werte beim SSC view 32 cat sind: Boost: Fine Tuning: Im Anschluss wird das aktuelle Bild auf Ihrem Monitor wieder angezeigt. Seite 26... -
Seite 27: Einstellung Des Sortiermodus
Server phys: Sortierung nach der physikalischen Adresse der Server (physikalische Adresse ist die CPU-Schnittstelle auf der Rückseite des SSC view 32 cat) phys+on: Sortierung nach der physikalischen Adresse der eingeschalteten Server. Eingeschaltete Rechner erscheinen am Anfang der Liste. Seite 27... -
Seite 28: Einblenden Zusätzlicher Target-Informationen
Bedienungsanleitung SSC view 32 cat 6.10 Einblenden zusätzlicher Target-Informationen im SELECT SERVER-Menü blenden Sie den Durch Drücken der Taste physikalischen Index der am SSC view 32 cat angeschlossenen Server ein. Ein erneutes Drücken der Taste blendet die physikalische Adressierung wieder aus. Seite 28... -
Seite 29: Technische Daten
Installations- und Bedienungsanleitung SSC view 32 cat Technische Daten Schnittstellen: Monitor: Schnittstelle: Standard VGA Videobandbreite: bis zu 250 MHz H/V-Sync: 135 kHz / 150 Hz übertragbare Signale: R, G, B, H-Sync., V-Sync., CSync Keyboard/Mouse: direkt: PS/2 konvertiert: USB, SUN, SUN-USB, MAC, Reuters DK 3000 Auflösung:... -
Seite 30: Index
Installations- und Bedienungsanleitung SSC view 32 cat Index alpha..........................27 amerikanischen Tastaturlayout ..................8 Änderung des Sortiermodus.....................12 A s s i g n S e l e c t k e y + S c a n .................20 AutoScan ........................13, 14 AutoSkip ........................14, 16 Boost ..........................24... -
Seite 31: Liste Der Prüfnormen
Installations- und Bedienungsanleitung SSC view 32 cat Liste der Prüfnormen Dieses Gerät entspricht den gesetzlichen Bestimmungen der EG-Richtlinie 89/336/EWG über die Elektromagnetische Verträglichkeit, geändert durch RL 91/236/EWG, 92/31/EWG des Rates, Prüfgrundlage: EN 55022 Kl.B + A1, A2 (1998) Emission EN 55024 + A1, A2 (1998) Störfestigkeit... - Seite 32 Installations- und Bedienungsanleitung SSC view 32 cat Rittal GmbH & Co. KG * Auf dem Stützelberg * D-35745 Herborn Telefon (02772) 505-0 * Telefax (02772) 505-2319 eMail: Info@rittal.de * Internet: http://www.rittal.de © RS 6000, HP 9000, SGI, DEC Alpha Station sind eingetragene Warenzeichen der jeweiligen Hersteller.
