- Seite 1 BRÄUNIGER Flugelectronic GmbH Dr.Karl Slevogt Str. 5 • D-82362 Weilheim / Germany Phone +49-881-64750 • Fax +49-881-4561 www.brauniger.com • info@brauniger.com IQ-COMFORT II Betriebshandbuch 1 - 12 Operating Instructions 13 - 24 Mode d`emploi 25 - 36 Instruzioni per l’uso 37 - 46...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung IQ-COMFORT II Geräteansicht Tastatur Bedienungsphilosophie Der Run-Mode (Normaler Betriebszustand) Der Set-Mode (Einstell-Funktion) Der Option-Mode (Konfigurations-Funktion) Inbetriebnahme Der Höhenmesser Allgemeines Wie funktioniert ein Höhenmesser ? Höhenmesser 1 (ALT 1) SET-Mode des Höhenmessers 1 OPTION-Mode des Höhenmessers 1 Höhenmesser 2 (ALT 2) SET-Mode des Höhenmessers 2... -
Seite 3: Geräteansicht

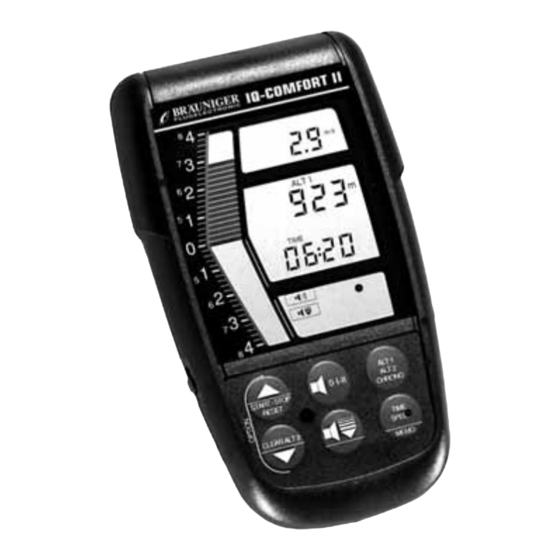

Bedienungsanleitung IQ-COMFORT II Geräteansicht Ein/Aus - Schalter Analoge Vario-Balkenanzeige Digital-Varioanzeige (Integrator) INDIKATOR-Display TIME / SPEED / MEMO-Display Höhenmesser- & Stoppuhr-Display Tastatur Buchse für Speed-Sonde Tastatur START-STOP-RESET ALT 1 0-I-II Lautstärke / Variodämpfung ALT 2 START - STOP CHRONO RESET ALT1-ALT2-CHRONO... -
Seite 4: Bedienungsphilosophie
Bedienungsanleitung IQ-COMFORT II Bedienungsphilosophie Die Philosophie aller Bräuniger Geräte ist die Bedienung möglichst einfach zu halten. Deshalb ist jeder Taste nur eine Funktion zugeordnet, das heisst mit jeder Taste kann eine Funktion angezeigt, ein- bzw. ausgeschaltet werden. Um eine Einstellung der Funktion zu ändern drückt man die entsprechende Funktionstaste lang. -
Seite 5: Inbetriebnahme
Bedienungsanleitung IQ-COMFORT II Inbetriebnahme Das Gerät wird am Ein/Aus-Schalter eingeschaltet. Nach dem Einschalten führt das Gerät einen Selbsttest durch und geht anschliessend in den Run-Mode. Die Geräteeinstellungen nach dem Einschalten entsprechen denen beim letzten Ausschalten. Nach dem Einschalten zeigt das Gerät den ungefähren Ladestand der Batterie in der Vario- Balkenanzeige an. -
Seite 6: Höhenmesser 1 (Alt 1)
Bedienungsanleitung IQ-COMFORT II Höhenmesser 1 (ALT 1) Der Höhenmesser 1 zeigt die Absoluthöhe, das heisst die Höhe über Meer an. Mit der Funktionstaste ALT 1 kann zwischen der Anzeige des Höhemessers 1, des Höhenmes- ALT 2 CHRONO sers 2 und der Stoppuhr umgeschaltet werden. Durch langes Drücken dieser Taste erfolgt der Wechsel in den Set-Mode. -
Seite 7: Höhenmesser 2 (Alt2)
Bedienungsanleitung IQ-COMFORT II Höhenmesser 2 (ALT2) Der Höhenmesser ALT 2 kann wahlweise als Absoluthöhenmesser oder als Relativ-höhen- messer benutzt werden. Im Betrieb als Absoluthöhenmesser ist seine Funktion genau gleich, wie die des 1. Höhen- messers. Der 2. Absoluthöhenmesser kann nun z.B. die Höhe in Feet anzeigen und der 1. die Höhe in Meter. -
Seite 8: Vario
Bedienungsanleitung IQ-COMFORT II Vario Vario-Akustik Durch wiederholtes Drücken der Taste können zwei Lautstärken eingestellt werden oder 0-I-II die Akustik ganz ausgeschaltet werden. Während die Taste gedrückt wird, ertönt ein Ton 0-I-II in der gewählten Lautstärke. Analoge Vario-Balkenanzeige Die Vario-Balkenanzeige reicht bis ± 8 m/s in zwei Skalendurchgängen. Die Einheit der Skala entspricht immer 0.2 m/s. -
Seite 9: Option-Mode Des Varios
Bedienungsanleitung IQ-COMFORT II Option-Mode des Varios VARIO In der ersten Ebene des Option-Modes kann die VARIO 4 Sec. Integrationszeit des Digital-Varios geändert werden. Die Werte liegen in 5 Sekunden-Schrit- VARIO SET-MODE ten zwischen 5 und 35 Sekunden und erschei- nen blinkend auf der Digital- Varioanzeige. Bei Grunddämpfung... -
Seite 10: Geschwindigkeitsmesser
Bedienungsanleitung IQ-COMFORT II Geschwindigkeitsmesser Allgemeines Ein Speed-Sensor (Geschwindigkeitsmesser) können Sie als Zubehör kaufen. Die Speed-Sen- soren der 3000er Serie können auch für Instrumente der 4000er Serie verwendet werden. Die Messgenauigkeit eines Flügelradsensors ist sehr stark von seiner Befestigungsposition abhängig. Zusätzlich haben die einzelnen Sonden eine fertigungsbedingte Genauigkeit von ca. ± 2.5% (Industriestandard), deshalb ist es möglich, dass zwei Sonden nicht genau die gleiche... -
Seite 11: Zeitmessung Und Temperaturanzeige
Bedienungsanleitung IQ-COMFORT II In der dritten Ebene kann gegebenenfalls die Korrektur des Geschwindigkeitsmessers vorge- nommen werden. Mit den Tasten wird der Korrekturwert in Prozent angegeben. Ist CLEAR ALT 2 START - STOP RESET die Geschwindigkeitanzeige unkorrigiert erscheint 100 (%) in der Anzeige. Zeigt die Anzeige immer um 4% zu hohe Werte an (z.B. -
Seite 12: Option-Mode Der Zeitmessung Und Temperaturanzeige
Bedienungsanleitung IQ-COMFORT II TIME/TEMP Option-Mode der Zeitmessung und Tem- peraturanzeige TIME 4 Sec. In der ersten Ebene des Option-Modes kann die SET - MODE TIME Temperaturanzeige ein- oder ausgeschaltet Zeit einstellen werden. Ist sie eingeschaltet, so blinkt der TEMP Indikator neben einem TIME Indikator. Bei ausge-... -
Seite 13: Anhang
Bedienungsanleitung IQ-COMFORT II ANHANG Lieferumfang Im Lieferumfang enthalten sind: • GerätIQ-COMFORT II • Beinhalterung • Schutzhülle • Handbuch Als Zubehör ist erhältlich: • diverse Halterungen • diverse Speed-Sensoren Wasserschaden Bei einem Wasserschaden entfernen Sie sofort die Batterien. Bei Salzwasserschäden, spülen Sie das Instrument mit handwarmem Süsswasser gründlich aus.
