4. Bedien-, Anschluss- und Anzeigeelemente

A
B
C
D

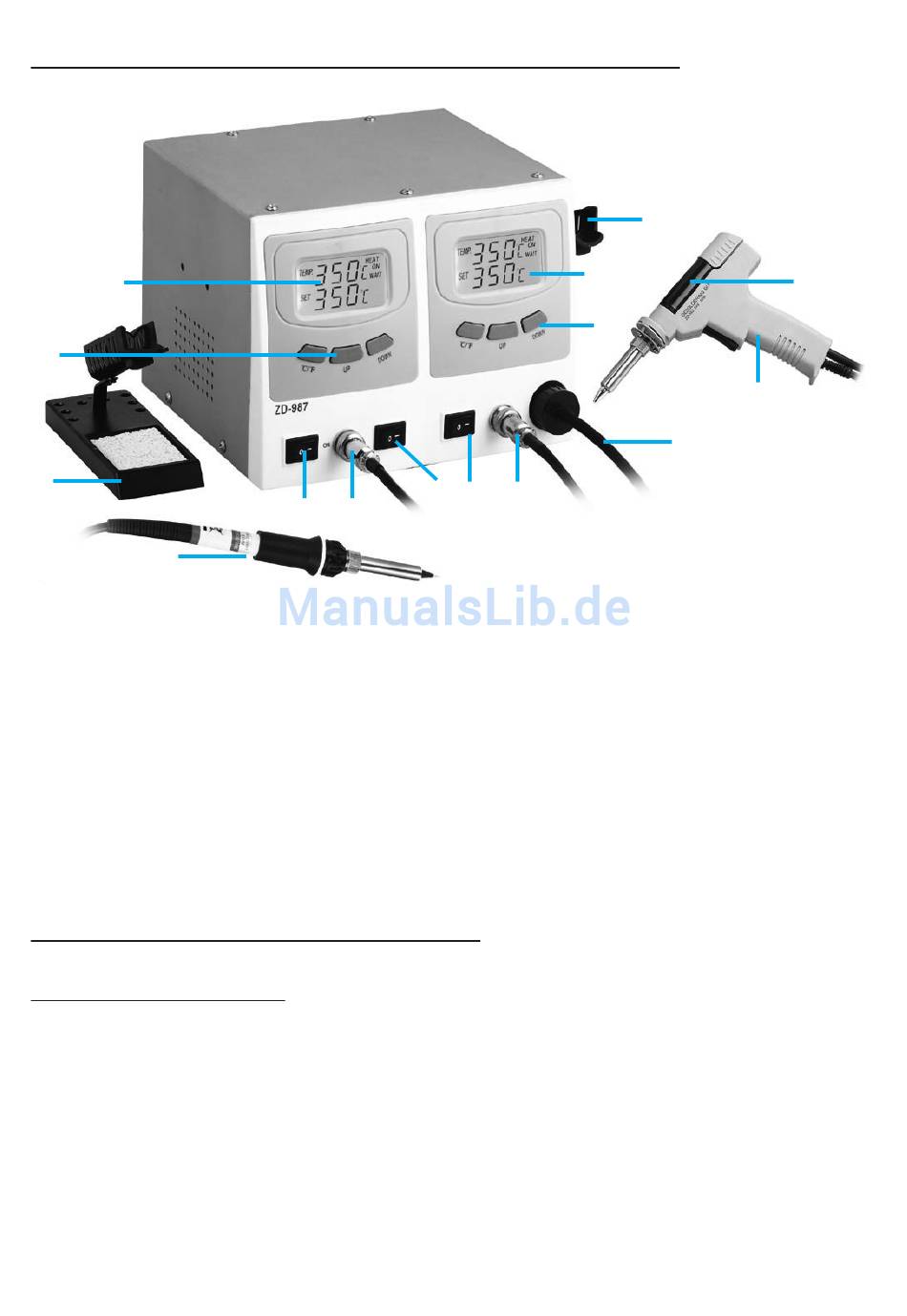

A - Display Lötstation
B - Bedientasten Lötstation
C - Lötkolbenablage
D - Lötkolben
E - Hauptschalter
F - Lötkolbenanschluss
G - Schalter Lötstation
H - Schalter Entlötstation

5. Inbetriebnahme und Betrieb

5.1 Inbetriebnahme
· Stellen Sie die Station und die Lötkolbenablage auf einer ebenen, waagerech-
ten unbrennbaren Fläche und entfernt von brennbaren Gegenständen auf.
· Bringen Sie die Ablage für die Entlötpistole am Gehäuse der Station an.
· Vergewissern Sie sich, dass alle drei Kippschalter auf „0" (Aus) stehen.
· Schließen Sie den Lötkolben an den Lötkolbenanschluss an und drehen Sie
die Überwurfmutter fest.
· Schließen Sie die Entlötpistole an den Entlötpistolen-Anschluss an (Überwurf-
mutter festdrehen) und verbinden Sie den Absaugschlauch mit dem Vakuum-
pumpen-Anschluss.
G
H
F
E
N
M
I
I - Entlötpistolen-Anschluss
J - Vakuumpumpen-Anschluss
K - Entlötpistole
L - Lötzinn-Sammelbehälter
M - Bedientasten Entlötstation
N - Display Entlötstation
O - Ablage Entlötpistole
O
L
K
J
