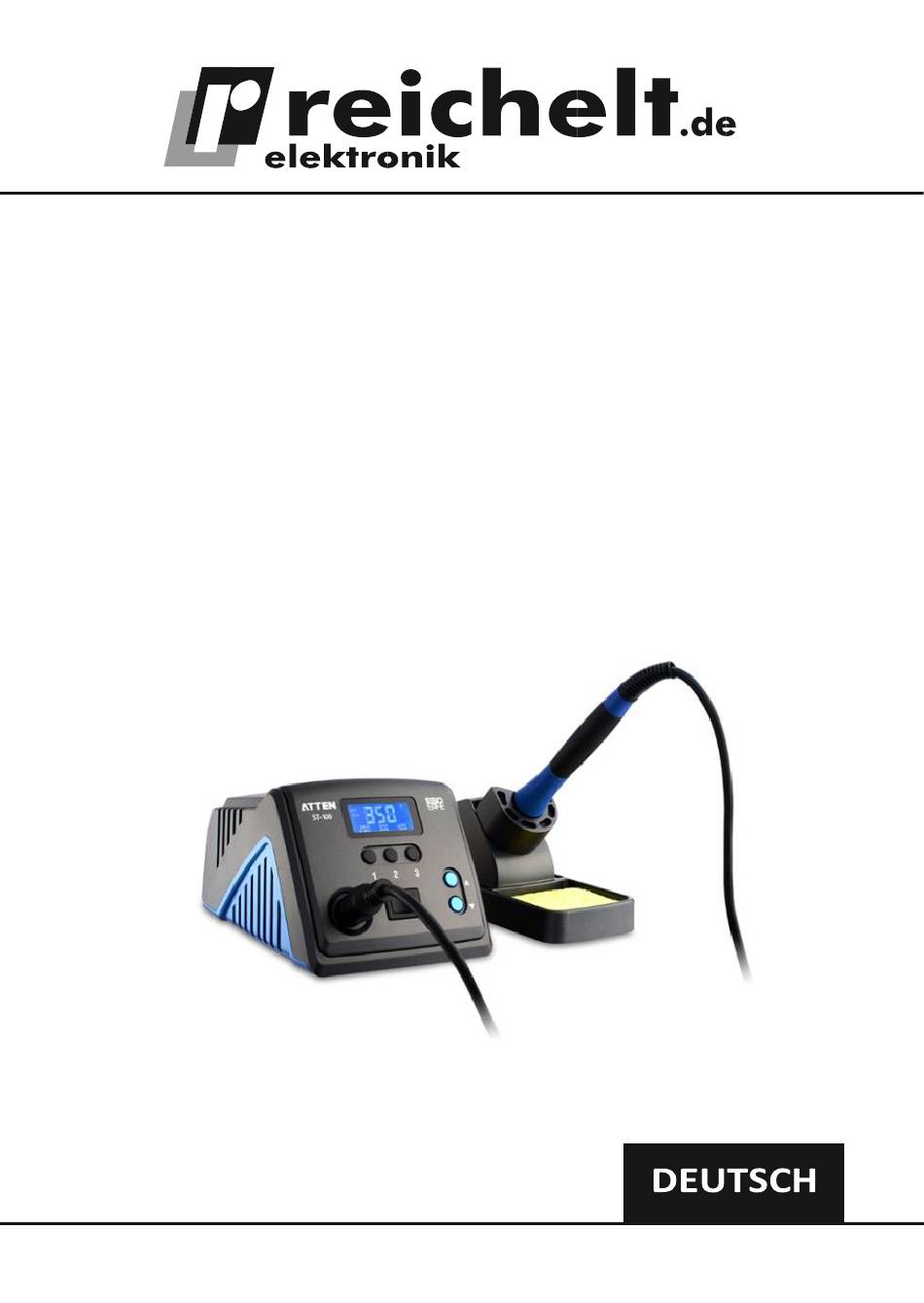

- Seite 1 Lötstation ATTEN ST-100 – Bedienungsanleitung –...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 10/2020 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande / Deutschland Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. -
Seite 3: Beschreibung Und Funktion

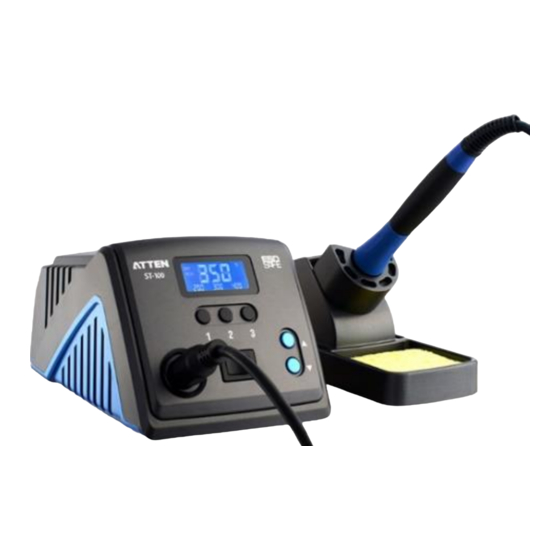

1. Beschreibung und Funktion Die Lötstation ATTEN ST-100 ist eine neu entwickelte, leistungsstarke Lötstation, die sich vor allem durch ihre hohe Benutzerfreundlichkeit und Sicherheit auszeichnet. Sie wurde speziell für Elektroniklötarbeiten im Leistungsbereich bis 100 W konzipiert und ist durch ihren hohen Temperaturbereich besonders für bleifreie Lötarbeiten geeignet. Aufgrund ihrer Eigenschaften bietet sich die Lötstation vor allem für den Einsatz in Universitäten,... -
Seite 4: Bestimmungsgemäßer Einsatz
2. Bestimmungsgemäßer Einsatz Die Lötstation ATTEN ST-100 ist ausschließlich für elektrotechnische Lötarbeiten konzipiert, die den in dieser Bedienungsanleitung beschriebenen Leistungs- und Temperatur-bereichen entsprechen. Während und nach dem Einsatz ist zwingend für eine ausreichende Belüftung bzw. Absaugung der entstehenden Lötdämpfe zu sorgen. Das Gerät darf unter keinen Umständen in brennbaren und explosionsgefährdeten... - Seite 5 • Das Gerät inklusive des Zubehörs ist vor der Inbetriebnahme auf eventuelle Schäden zu prüfen. Im Zweifelsfall keine Lötarbeiten durchführen! • Die maximalen Eingangswerte des Lötkolbens dürfen unter keinen Umständen überschritten werden. Eine Überschreitung kann zu Verletzungen führen und / oder das Gerät beschädigen.
-
Seite 6: Anzeige- Und Bedienelemente
4. Anzeige- und Bedienelemente Anzeigeelemente: SET (Set Mode): Anzeige des Einstellmodus REAL (Real Mode): Anzeige des Echtzeit-Anzeigemodus CAL (Kalibrierung): Anzeige des Temperaturkalibriermodus Zeigt den im Expressspeicher 1 gespeicherten Temperaturwert an Zeigt den im Expressspeicher 2 gespeicherten Temperaturwert an Zeigt den im Expressspeicher 3 gespeicherten Temperaturwert an Analoge Aufheizstatusleiste zur Anzeige der aktuellen Heizstärke Aktuell eingestellte Temperatureinheit: °... -
Seite 7: Inbetriebnahme Und Verwendung
5. Inbetriebnahme und Verwendung 5.1 Inbetriebnahme und Temperatureinstellung • Stellen Sie die Lötstation und den Lötkolbenhalter auf einer ebenen, waagerechten und nicht brennbaren Arbeitsfläche ab. • Stecken Sie den Stecker vom Lötkolben in die Buchse an der Vorderseite der Lötstation und setzen Sie den Lötkolbengriff in den Lötkolbenhalter ein. •... -
Seite 8: Bedientasten Sperren
Temperaturwerte abrufen Drücken Sie im normalen Arbeitszustand die Tasten 1, 2, oder 3 (Abbildung 5), um die gespeicherten Temperaturwerte abzurufen und den abgerufenen Wert als aktuelle Arbeitstemperatur festzulegen. Abbildung 5 Temperaturwerte speichern Halten Sie im normalen Arbeitszustand (über 3 Sekunden) die Tasten 1, 2 oder 3 gedrückt, um den aktuell eingestellten Temperaturwerte im jeweiligen Kurzwahlspeicher zu sichern. -
Seite 9: Systemeinstellungen
6. Systemeinstellungen Um die gewünschten Systemeinstellungen, wie bspw. die manuelle Temperatur- kompensation, oder das Einstellen der automatischen Abschaltung vorzunehmen, müssen Sie zunächst in den Systemeinstellungsmodus wechseln. Halten Sie hierfür die Tasten gleichzeitig 3 Sekunden lang gedrückt, um zu den Systemeinstellungen zu gelangen. -
Seite 10: Feinabstimmung Aktivieren
Ermittlung der Kalibriertemperatur: Legen Sie sich zunächst ein geeignetes Thermometer mit entsprechendem Temperatur- fühler bereit. Bitte beachten Sie, dass das Messgerät für die Temperaturen der Lötstation ausgelegt sein muss. Schalten Sie nun die Lötstation ein und warten, bis sich die Temperatur bspw. -
Seite 11: Temperaturskalen Wechseln
6.3 Temperaturskalen wechseln Drücken Sie auf der ersten Seite in den Systemeinstellungen (Abbildung 7) die Taste 3, um den Einstellungsmodus für die Temperaturskala aufzurufen. Auf dem Anzeigefeld wird jetzt die aktuelle Temperaturskala angezeigt. Betätigen Sie die Tasten oder , um zwischen Fahrenheit und Celsius zu wechseln. -
Seite 12: Automatische Abschaltung / Auto Sleep
6.5 Automatische Abschaltung / Auto Sleep Drücken Sie in den Systemeinstellungen zunächst die Taste , um zur zweiten Seite zu gelangen (Abbildung 8). Drücken Sie dann die Taste 2, um die Abschaltzeit aufzurufen und diese einzustellen. Auf dem Anzeigefeld wird nun der aktuell eingestellte Wert für die Abschaltzeit angezeigt. -
Seite 13: Betätigungstöne Ein- Und Ausschalten
6.6 Betätigungstöne ein- und ausschalten Drücken Sie in den Systemeinstellungen zunächst die Taste , um zur zweiten Seite zu gelangen (Abbildung 8). Drücken Sie anschließend die Taste 3. Der Toneinstellmodus ist aufgerufen und das Display zeigt den aktuellen Status an. Durch das Betätigen der Tasten oder können Sie die Betätigungstöne nun aktivieren, oder deaktivieren. -
Seite 14: Wiederherstellung Der Werkseinstellungen
6.7 Wiederherstellung der Werkseinstellungen Drücken Sie in den Systemeinstellungen zunächst die Taste , um zur dritten Seite zu gelangen (Abbildung 9). Drücken Sie anschließend die Taste 1, um den Wieder- herstellungsmodus für die Werkseinstellungen aufzurufen. Drücken Sie nun die Tasten oder , um zur Wiederherstellungsfunktion zu gelangen. -
Seite 15: Allgemeine Hinweise Zu Lötarbeiten
6.8 Allgemeine Hinweise zu Lötarbeiten Wählen Sie stets für die entsprechende Lötarbeit die korrekte Löttemperatur aus. Das Arbeiten mit ungeeigneten Temperaturen ist eines der häufigsten Fehlerursachen und kann weiterhin zu gesundheitsschädlichen Rauchentwicklungen führen. So führen zu hohe Temperaturen zum Verbrennen des Flussmittels und entsprechender Rauch- entwicklung sowie ggf. -
Seite 16: Wartung Und Wechsel Der Lötspitze
6.9 Wartung und Wechsel der Lötspitze ACHTUNG Bevor Sie Wartungsarbeiten oder einen Wechsel der Lötspitze vornehmen, lassen Sie den Lötkolben zunächst vollständig auf Raumtemperatur abkühlen! Kontrollieren Sie die Temperatur bei Unsicherheit mit einem geeigneten Thermometer. Verbrennungs- gefahr! • Trennen Sie die Lötstation vom Stromnetz. •... -
Seite 17: Fehlermeldungen
7. Fehlermeldungen Fehlercode oder Funktionsbeschreibung Ursachen für Fehlfunktionen E-0: Anormaler Heizalarm des Heizgeräts • Transformator beschädigt • Leistungs-MOSFET beschädigt • Kurzschluss der Heizungs- oder Lötkolbendrähte E-1: Anormales Aufheizen alarmierend • Unterbrechung für Heizelement • Anschlussfehler für Heizelement E-2: Unterbrechungsalarm für Sensoren •... -
Seite 18: Wartung Und Pflege
8. Wartung und Pflege • Trennen Sie die Lötstation nach dem Einsatz von der Spannungsquelle. • Achtung: Lassen Sie den Lötkolben nach der Benutzung zunächst vollständig abkühlen. Verbrennungsgefahr! • Lagern Sie das Gerät nach entsprechender Abkühlung stets in sauberer, kühler und trockener Umgebung. -
Seite 19: Hinweise Zur Entsorgung
Inverkehrbringer: Firmenbezeichnung: reichelt elektronik GmbH & Co. KG Adresse: Elektronikring 1, 26452 Sande Telefon: +49 (0) 4422 955-333 Mailadresse: info@reichelt.de Web: www.reichelt.de Handelsregistereintragung: HRA 200654 Amtsgericht Oldenburg WEEE-Reg.-Nr.: DE 58715331 Hinweise zur Entsorgung Gerät nicht im Hausmüll entsorgen! Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro- Altgeräte (Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt... -
Seite 20: Eu-Konformitätserklärung
EU-Konformitätserklärung Inverkehrbringer: reichelt elektronik GmbH & Co. KG Elektronikring 1 26452 Sande Deutschland Der Inverkehrbringer erklärt hiermit, dass folgendes Produkt: Produktbezeichnung: ATTEN ST-100 allen einschlägigen Bestimmungen der angewandten Rechtsvorschriften (nachfolgend), einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen, entspricht. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der...
