Montage und Inbetriebnahme
5.6

heatapp! floor

5.6.1

Montage

30

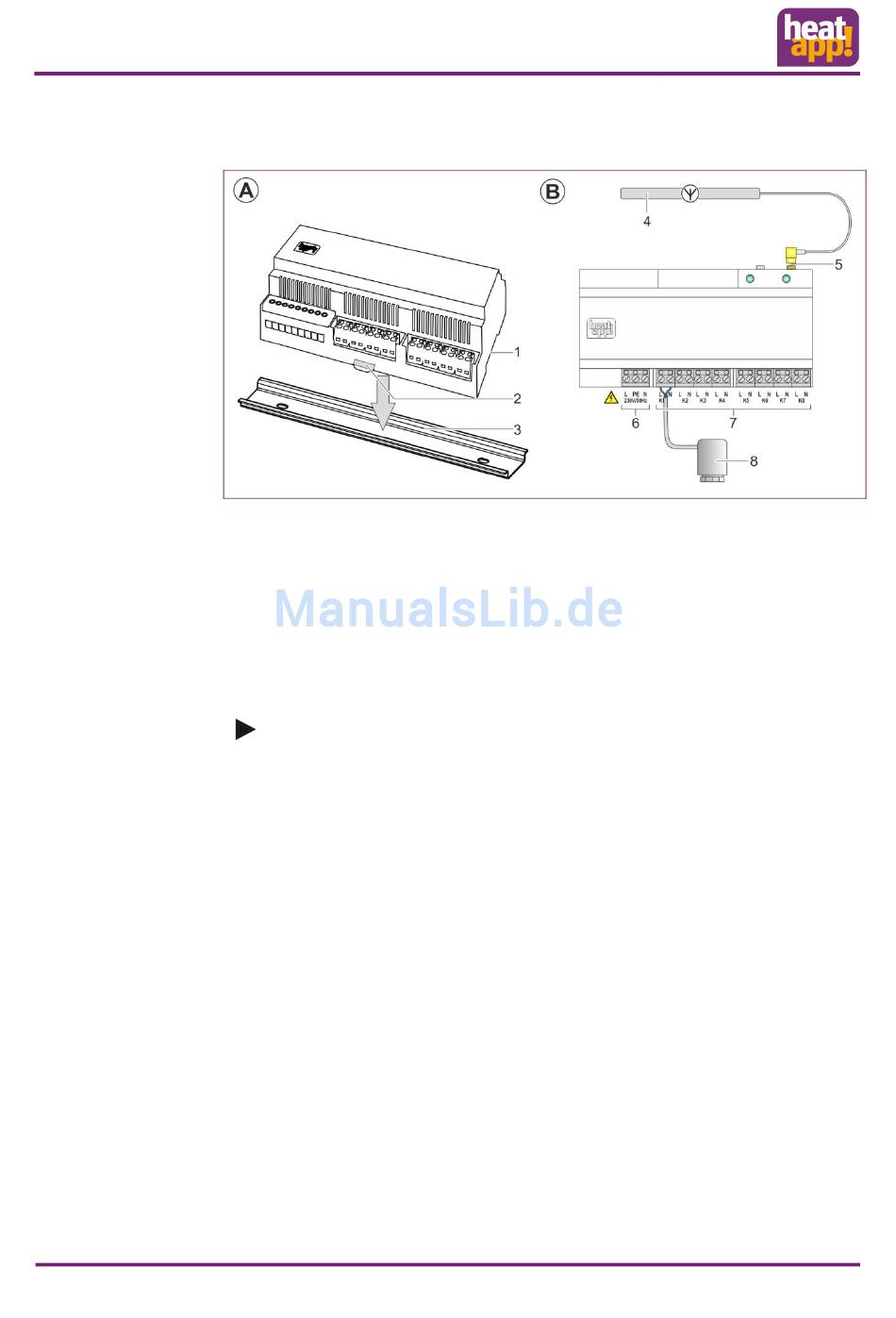

Abb. 8: Montage heatapp! floor
Montage
A
Elektrischer Anschluss
B
1 heatapp! floor
2 Haken
3 Hutschiene
Hinweis
Der heatapp! floor wird als Hutschienengehäuse geliefert.
Um die Schutzart IP20 zu erfüllen, muss der heatapp! floor in einen geeigneten,
nur mit Werkzeug zu öffnenden, Schaltkasten / Verteilerschrank eingebaut
werden.
1. Wählen Sie einen geeigneten Montageort im Verteilerschrank der
Fußbodenheizung aus.
2. Befestigen Sie die Hutschiene im Verteilerschrank
3. Setzen Sie den heatapp! floor auf die Hutschiene
4. Rasten Sie die Haken durch Niederdrücken ein.
5. Stellen Sie sicher, dass Sie die Antenne später außerhalb des
Verteilerschrankes der Fußbodenheizung montieren können.
6. Schließen Sie die Antenne mit dem Antennenstecker an den
Antennenanschluss des heatapp! floor an. Befestigen Sie die Antenne erst
nach erfolgter Anmeldung aller Funkkomponenten am heatapp! gateway,
da der optimale Montageort erst dann festgestellt werden kann.
4 Antenne
5 Antennenanschluss
6 Spannungsversorgung
7 Ausgänge für Stellantriebe
8 Stellenatrieb
