ABB-free@home
2
Technisches Handbuch 1373-1-8555
®
1
»

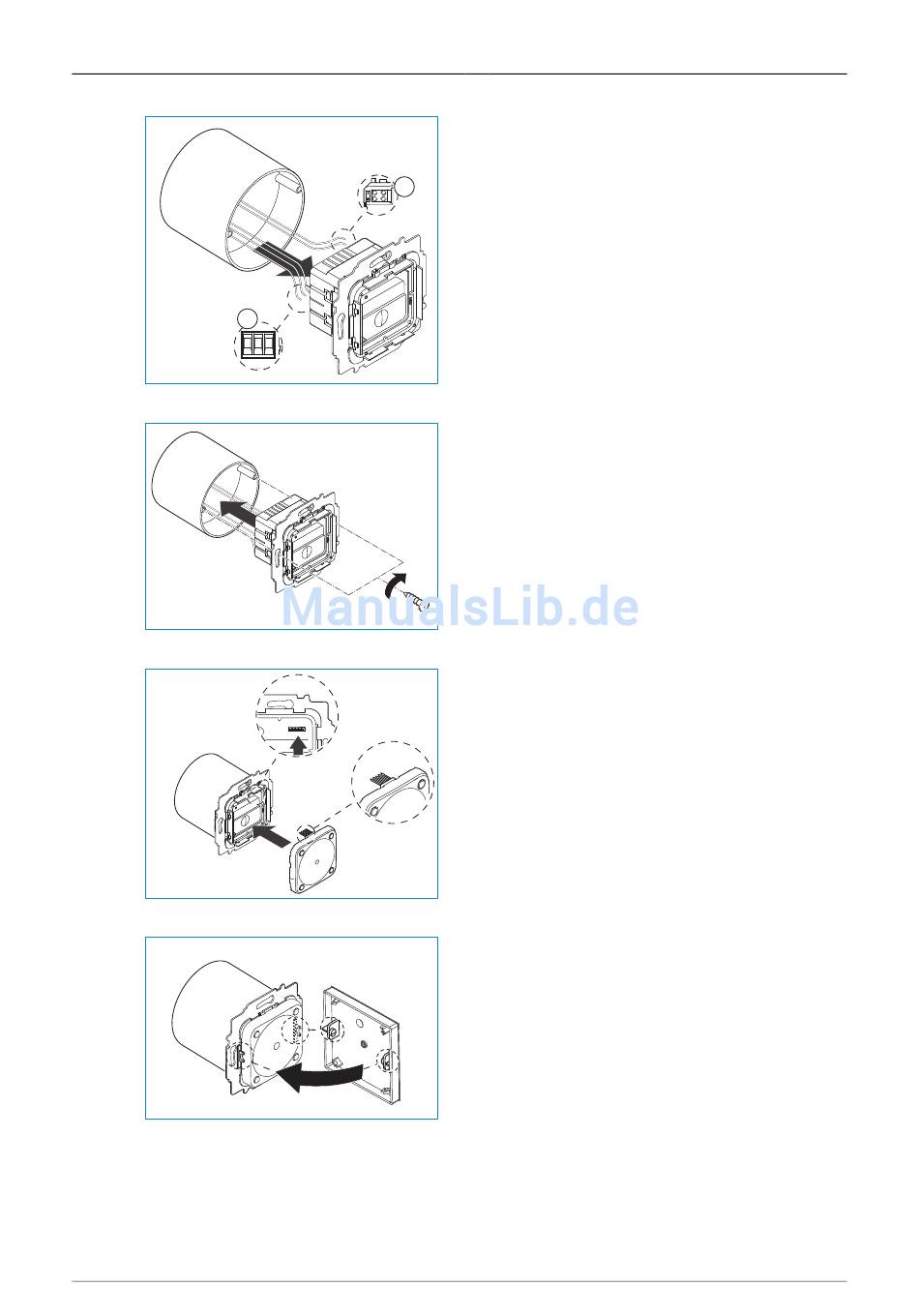

Verbinden Sie die free@home-Busleitung
mit der Busanschlussklemme [1].
Achten Sie auf korrekte Polarität!
»
Schließen Sie die 230 V-Zuleitung am unte-
ren Klemmenblock [2] an.
Beachten Sie die Anschlussbilder in Ka-
pitel 5.4.
»
Setzen Sie das Gerät in die Unterputzdose
ein und schrauben Sie es fest.
»
Falls der Sensor noch nicht vormontiert
bzw. abgezogen worden ist, setzen Sie ihn
auf den Geräteeinsatz auf.
Achten Sie auf die richtige Position der
Steckleiste.
»
Stecken Sie die Abdeckung (Wippe; hier
nur Beispiel einer Einfachwippe) auf den
Sensor auf.
Achten Sie auf die richtige Position der
Wippenauflage.
Montage
│15
