Inhaltszusammenfassung für WimTec LOFT HDK

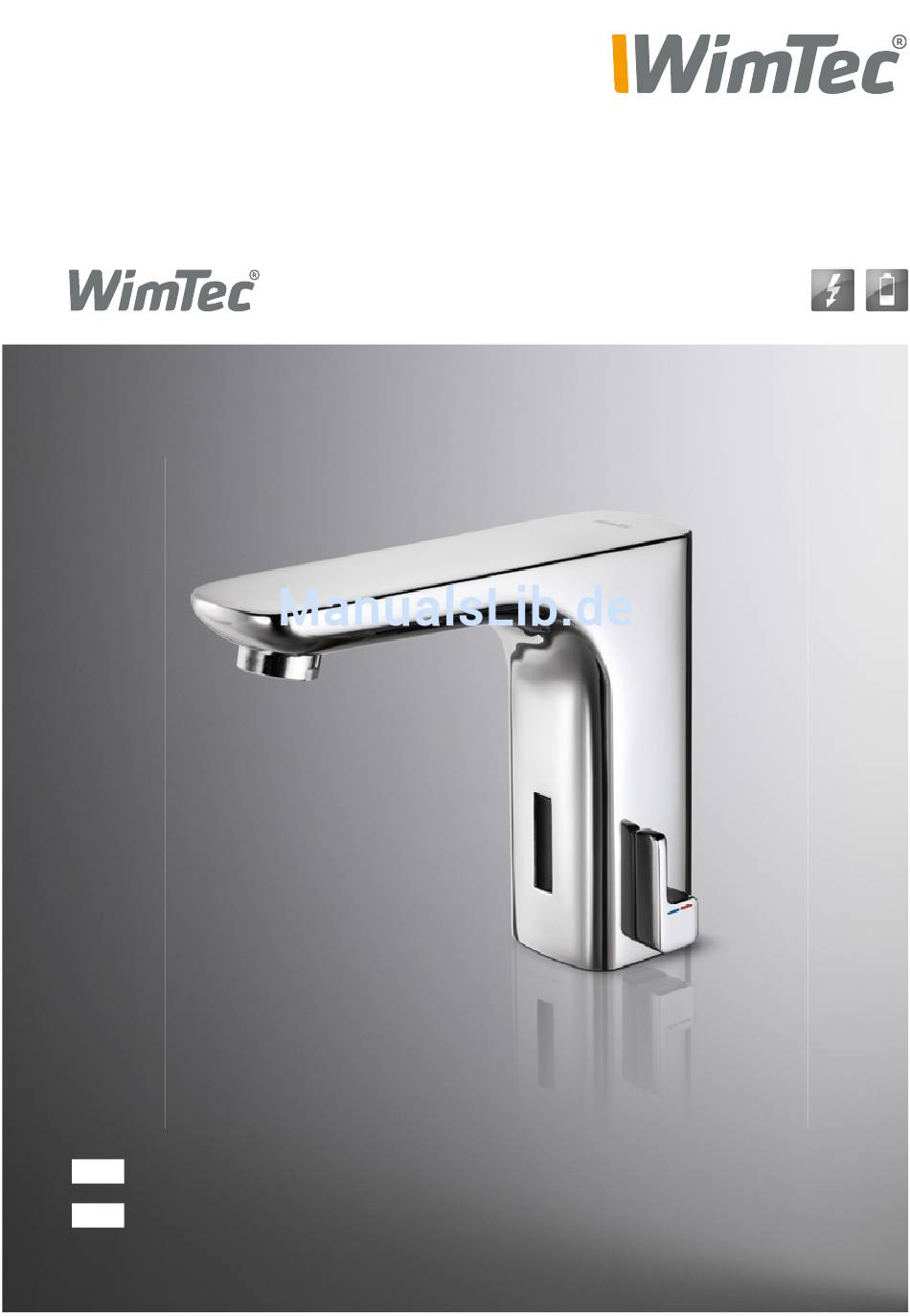

- Seite 1 LOFT Montage- und Bedienungsanleitung Assembly and operating instructions...
-
Seite 2: Allgemeine Hinweise
LOFT Allgemeine Hinweise Gratulation zum Kauf Ihrer Waschtischarmatur WimTec LOFT. Damit Sie jahrelang Freude mit dieser hochwertigen Armatur haben, empfehlen wir Ihnen folgende Punkte bei der Reinigung und Pflege zu beachten: milde, seifenhaltige Reinigungsmittel verwenden keine kratzenden, scheuernden oder säurehaltigen... -
Seite 3: Inhaltsverzeichnis
LOFT Inhalt Seite Technische Daten ................4 Legende ....................5 Einstellung der Funktionen ............6 Montage ....................7 Funktion ....................8 Funktionsbeschreibung ..............9 Reichweite ..................9 Reinigungsstopp ................9 Dauerlauf ..................10 Intelligente Freispül-Automatik ............11 Freispülzeit ..................11 Nachlaufzeit ..................12 LED-Signale ..................12 Ersatzteile ..................13 WimTec LOFT Waschtischarmatur... -
Seite 4: Technische Daten
LOFT Technische Daten WimTec LOFT - 9 V: Batterie: 9 V Alkali 6LR22 oder 6LF22 (Lieferumfang) optional 6 V Lithium CR-P2 Batterielebensdauer: 9 V Alkali – ca. 100.000 Spülungen (max. 2 Jahre) 6 V Lithium – ca. 200.000 Spülungen (max. 4 Jahre) -
Seite 5: Legende
LOFT Legende Abmessungen in mm: Ø 50 15° Ø 33 Rückflussverhinderer mit Vorfilter Elektronik: Mischergriff und Sicherungs- Intervall-Regler schraube entfernen. Danach Zeit-Regler Armaturenhaube abnehmen um Einstellregler des Elektro- Dip-Schalter nik-Moduls freizulegen. Status-LED WimTec LOFT Waschtischarmatur... -
Seite 6: Einstellelemente
Nachlaufzeit (ON = 3 s, OFF = 1 s) Seite 12 Temperatureinstellung (nur bei Variante HDVM - mit verdecktem Mischer): Nach dem Abnehmen der Arma- turenhaube, die gewünschte Tem- peratur an der seitlichen Schraube mit Hilfe eines Schraubendrehers einstellen. WimTec LOFT Waschtischarmatur... -
Seite 7: Montage
Bei Batterievariante: Batterie in Batteriemodul einsetzen und Steckverbindung zwischen Armatur und Modul herstellen - Wasserzufluss öffnen. Automatischer Reichweitenabgleich. Nach ca. 5 s blinkt die LED 3 mal und die Armatur ist betriebs- bereit. Während des Reichweitenabgleichs nicht in den Sensorbereich fassen! WimTec LOFT Waschtischarmatur... -
Seite 8: Funktion
Wasserfluss startet Wasserfluss stoppt Sobald der Benutzer vom Reichweitenabgleich Wenn der Benutzer den An- Nach Inbetriebnahme der Ansprechbereich der Infrarot- sprechbereich wieder verlässt Stromversorgung. sensorik erfasst wird. oder nach Ablauf der einge- Dauer ca. 5 s. stellten Spülstoppzeit. WimTec LOFT Waschtischarmatur... -
Seite 9: Funktionsbeschreibung
Wasserfluss startet. vor. Nach 5x Blinken stoppt der Nach 3-maligem Blinken ist Wasserfluss und der Rei- der Reinigungsstopp beendet. nigungsstopp ist für 3 min aktiviert, in dieser Zeit blinkt die LED 2x alle 3 s. 3 min WimTec LOFT Waschtischarmatur... -
Seite 10: Dauerlauf
5-maligem Blinken Dauerlaufs gehen Sie wie bei der Status-LED wieder beendet. „Dauerlauf aktivieren“ vor. Nach weiteren 3 Blinkimpul- Nach 3-maligem Blinken ist sen startet der Wasserfluss der Dauerlauf beendet. erneut und der Dauerlauf ist aktiviert. 5 x + WimTec LOFT Waschtischarmatur... -
Seite 11: Intelligente Freispül-Automatik
Freispülzeit: DIP Schalter 5 2 3 4 5 6 Es kann zwischen 2 vordefinierten Freispülzeiten (10 s bzw. 20 s) gewählt werden. Stellung „ON“: Die Freispülzeit beträgt 20 s. Stellung „OFF“: Die Freispülzeit beträgt 10 s (voreingestellt). WimTec LOFT Waschtischarmatur... -
Seite 12: Nachlaufzeit
Stellung „OFF“: Nachlaufzeit beträgt 1 s (voreingestellt). LED-Signale Beschreibung der LED-Signale: Signal Beschreibung 1x Blinken alle 5 s niedriger Batterie-Zustand 2x Blinken alle 3 s Reinigungsstopp aktiv 1x Blinken Magnetventil wird geöffnet 2x Blinken Magnetventil wird geschlossen WimTec LOFT Waschtischarmatur... -
Seite 13: Ersatzteile
230 307 Rückflussverhinderer 230 314 inkl. Vorfilter Netzteil 230 V 101 065 Batteriemodul inkl. 9 V Batterie 231 380 inkl. 6 V Batterie 230 987 6 V Lithium Batterie 230 741 9 V Alkaline Batterie 230 086 WimTec LOFT Waschtischarmatur... -
Seite 14: General Notes
LOFT General notes Congratulations on purchasing the WimTec LOFT fitting. In order to ensure that you will be able to enjoy this high-quality product for many years, please take note of the following cleaning and maintenance recommendations: Use mild cleaning agents containing soap... - Seite 15 Configuring the functions ............18 Assembly ..................19 Function ....................20 Function settings ................21 Active range ..................21 Cleaning stop .................21 Continuous flow ................22 Intelligent stagnation rinse ............22 Stagnation rinse time ..............23 Shut-off delay ................24 LED signals ..................24 Replacement parts .................25 WimTec LOFT Washbasin fitting...
-
Seite 16: Specifications
LOFT Specifications WimTec LOFT - 9 V: Battery: 9 V Alkali 6LR22 or 6LF22 (in scope of supply) optional 6 V Lithium CR-P2 Battery life: 9 V Alkali – approx. 100.000 flushings (max. 2 years) 6 V Lithium – approx. 200.000 flushings (max. 4 years) -
Seite 17: Legend
Dimension in mm: Ø 50 15° Ø 33 Reflux preventer with pre-filter Electronics: Remove mixing handle and Interval control lock screw. Afterwards remove Time control upper fitting to access the elec- tronics setting elements. DIP switches Status LED WimTec LOFT Washbasin fitting... -
Seite 18: Configuring The Functions
Shut-off delay (ON = 3 s, OFF = 1 s) Page 24 Temperature setting (only at product variant HDVM - with hidden mixer): After removing the fitting housing set the desired temperature at the side screw by using a screwdriver. WimTec LOFT Washbasin fitting... -
Seite 19: Assembly
– open the water valve. Automatic range adjustment. After approx. 5 s the LED flashes 3 times and the fitting is operational. Do not trigger the sensor when performing the range adjustment! WimTec LOFT Washbasin fitting... -
Seite 20: Function
As soon as the infrared sensor After connection to a power Once the user clears the sensor detects the user within the supply. Duration approx. 5 s. range or after the configured sensor range. water arrest time has elapsed. WimTec LOFT Washbasin fitting... -
Seite 21: Function Settings
After flashing 3 times the After flashing 5 times, the cleaning stop is disabled. water flow is stopped, and the cleaning stop is enabled for 3 min. In this time the LED flashes 2 times every 3 s. WimTec LOFT Washbasin fitting... -
Seite 22: Continuous Flow
‘Enable flashes of the sensor LED. continuous flow’. After 3 further flashes the After flashing 3 times the waterflow starts and conti- continuous flow is disabled. nuous flow is enabled. 5 x + WimTec LOFT Washbasin fitting... -
Seite 23: Intelligent Stagnation Rinse
You can select one of two predefined stagnation rinse times (10 or 20 s). ‘ON’ position: Stagnation rinse time is set to 20 s. ‘OFF’ position: Stagnation rinse time is set to 10 s (default setting). WimTec LOFT Washbasin fitting... -
Seite 24: Shut-Off Delay
Shut-off delay is 1 s (default setting). LED signals Signal description: Signal Description 1x flash every 5 s low battery 2x flashes every 3 s cleaning stop active 1x flash opening magnetic valve 2x flash closing magnetic valve WimTec LOFT Washbasin fitting... -
Seite 25: Replacement Parts
230 314 incl. pre-filter Power supply 230 V 101 065 Battery module incl. 9 V battery 231 380 incl. 6 V battery 230 987 6 V lithium battery 230 741 9 V alkaline battery 230 086 WimTec LOFT Washbasin fitting... - Seite 26 LOFT WimTec LOFT Washbasin fitting...
- Seite 27 LOFT WimTec LOFT Washbasin fitting...
- Seite 28 WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
