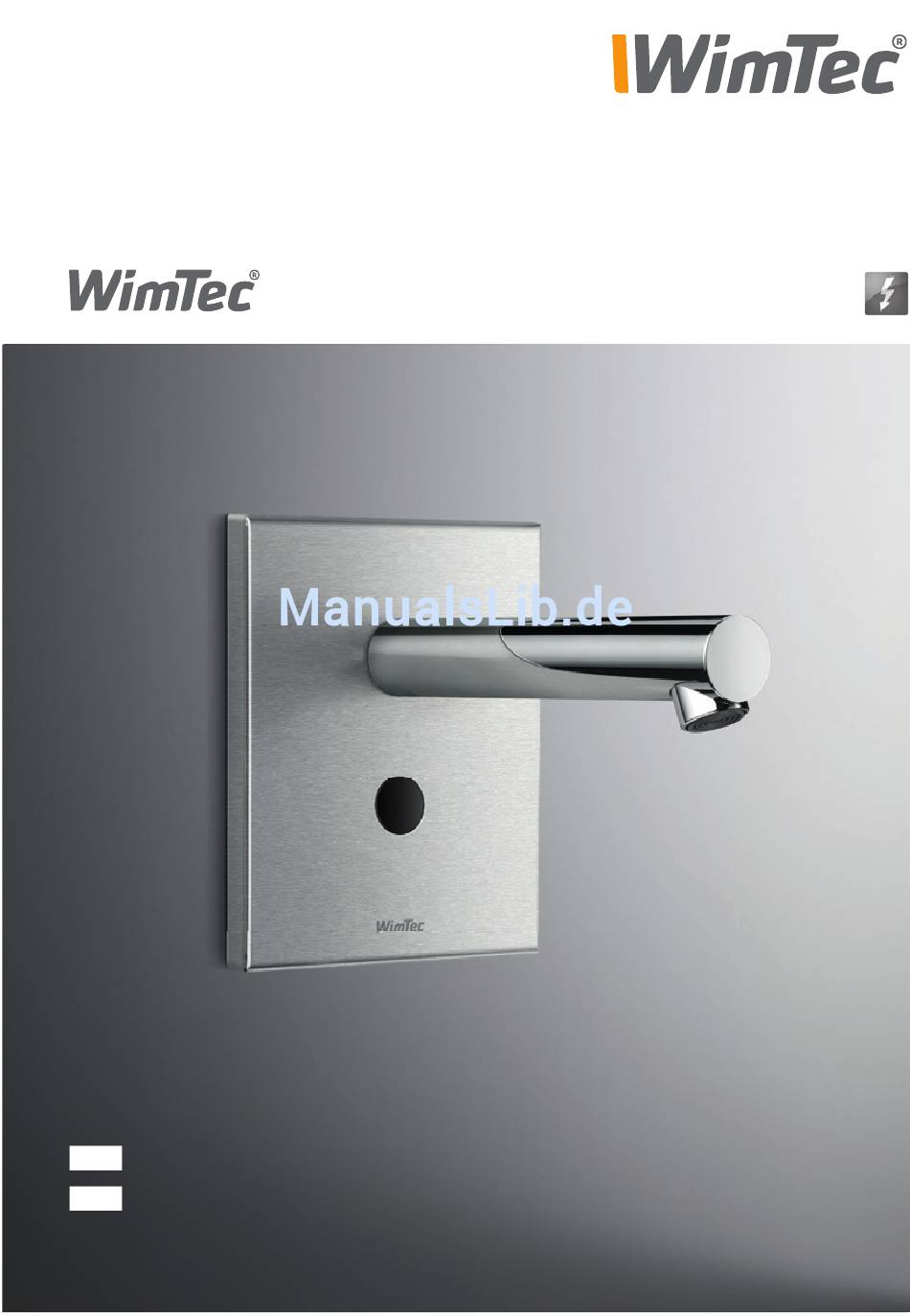

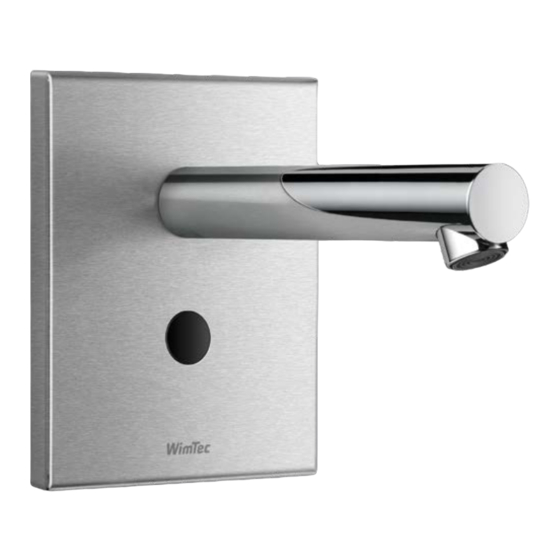

- Seite 1 PROOF W5 Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Assembly and operating instructions Installation and operating instructions...
-
Seite 2: Allgemeine Hinweise
Reinigungs- oder Desinfektionsmittel verwenden nur mit weichem Schwamm oder Tuch behandeln keine Reinigung mit Dampfstrahlgeräten Diese Anleitung ist gültig für folgende Produkte: WimTec PROOF W5 - 12 V Edelstahl, Ausladung 185 mm Art.Nr. 121 797 Chrom, Ausladung 185 mm Art.Nr. 121 780 Edelstahl, Ausladung 240 mm Art.Nr. -
Seite 3: Technische Daten
PROOF W5 Technische Daten Betriebsspannung: über WimTec Netzteil 230 V 50 Hz / 12 V= Art.Nr. 117 899 - für eine Steuerung Art.Nr. 113 792 - für bis zu 5 Steuerungen Leistungsaufnahme: max. 3,5 W Magnetventil: Kartusche 6 V Ansprechbereich:... -
Seite 4: Einstellung Der Programme & Funktionen
Infrarot-Sensor zum Anschluss Magnetventil Reichweiten-Regler Ein-/Ausschalten und Anschlussklemme für 12 V Zeit-Regler zur Benutzererkennung Spannungsversorgung Intervall-Regler (Ansprechbereich) Dip-Schalter zum Einstellen der Funktionen Generell gilt für alle Regler: Gegen den Uhrzeiger- sinn zum Reduzieren. Im Uhrzeigersinn zum Erhöhen. WimTec PROOF W5 Waschtischarmatur... - Seite 5 Seite 12 Funktions-Aktivierung - Dip-Schalter 3 - 6: Dip-Schalter Funktion Beschreibung Reinigungsstopp Seite 13 Dauerlauf Seite 14 Stagnationsfreispülung Seite 15 Nachlaufzeit ON = 5 s / OFF = 2 s Programm oder Funktionen bereits werksseitig voreingestellt. WimTec PROOF W5 Waschtischarmatur...
- Seite 6 PROOF W5 Rohbauset Wandauslauf Magnetventil Schmutzsieb und Rückfl ussverhinderer 12 V= Absperrventil, bei Auslieferung geschlossen Netzteil nicht in Rohbauset oder Schutzbereichen anbringen! Eingang kaltes bzw. vorgemischtes Wasser WimTec PROOF W5 Waschtischarmatur...
-
Seite 7: Montage
Montage Rohbauschutz abnehmen. ACHTUNG! Ggf. zwischen Wand und Rohbauset mit Silikon abdichten. Folgende Schritte unbe- dingt in beschriebener Schmutzsieb entfernen. Reihenfolge ausführen! 4. Vorabsperrung öffnen, Vorspülung durchführen und Vorabsperrung wieder schließen. Schmutzsieb wieder einsetzen. Schutzkappe entfernen. WimTec PROOF W5 Waschtischarmatur... - Seite 8 Folgende Schritte unbe- dingt in beschriebener Auslaufrohr mit Fixierschraube (Inbus SW04) befestigen. Reihenfolge ausführen! Magnetventil mit Elektronikmodul verbinden. Versorgungskabel mit den Klemmen am Elektronikmodul verbinden (+/- Polarität beachten!). Ggf. Einstellungen für Laufzeit, Reichweite und Intervall der Stagnationsfreispülung nachjustieren. WimTec PROOF W5 Waschtischarmatur...
- Seite 9 Reihenfolge ausführen! Vorabsperrung öffnen. Frontplatte aufsetzen (auf Kabelführung achten!) und Distanzring über Auslaufrohr zur Frontplatte führen. Frontplatte mit Sicherungsschraube fixieren. Chrom-Auslauf auf das Auslaufrohr schieben und von unten mit Wurmschraube (Inbus SW03) befestigen und Funktions- test durchführen. WimTec PROOF W5 Waschtischarmatur...
-
Seite 10: Programmbeschreibung
Bei Durchlaufthermen kann die verlängerte Nachlaufzeit eingestellt werden, um die Anzahl der Zündvorgänge zu minimieren. Dip Schalter 6 ON = Verlängerte Nachlaufzeit - 5 s Dip Schalter 6 OFF = Standard Nachlaufzeit - 2 s (voreingestellt). WimTec PROOF W5 Waschtischarmatur... - Seite 11 Infrarot-Sensor startet eingestellten Sicherheitspül- der Wasserfluss automatisch. 3 4 5 6 stopp-Zeit. Zum Vorzeitigen Aufheben des Wasserflusses halten Sie die Hand nahe vor den Infrarot-Sensor bis der Wasserfluss stoppt. (Zeit-Regler 10 bis 60 s einstellbar) WimTec PROOF W5 Waschtischarmatur...
-
Seite 12: Funktionsbeschreibung
Normalbetrieb über. ersten 3 s nach Aus- Wasserfluss startet und wie- lösung des Wasser- 3 4 5 6 der stoppt. Zur vorzeitigen Beendigung flusses aktiviert des Reinigungsstopps gehen werden. Sie gleich vor wie bei der Aktivierung. WimTec PROOF W5 Waschtischarmatur... - Seite 13 Hand an den Infrarot-Sensor gleich wie beim Aktivieren. und warten, bis der Wasser- fluss startet, dann stoppt und Nach Verlassen des Ansprech- danach wieder startet. Dann bereichs geht die Armatur ist der Dauerlauf aktiviert. wieder in den Normalbetrieb über. WimTec PROOF W5 Waschtischarmatur...
- Seite 14 Stagnations- eingestellte Zeit nicht be- freispülung erst 2 min nach nützt, löst die Armatur eine Beendigung des Reinigungs- automatische Stagnations- stopps aus. freispülung für 10 s aus. 3 - 48 h 10 s WimTec PROOF W5 Waschtischarmatur...
- Seite 15 Chrom-Auslauf, 185 mm 113 259 Schmutzsieb-Abdeckung 122 701 Chrom-Auslauf, 240 mm 119 756 Sanitäroberteil 123 562 Sicherungsschraube 113 877 Ventiladapter 120 547 Strahlregler inkl. Ring 108 637 Montagerahmen 122 220 Netzteil 1-fach 117 899 Netzteil 5-fach 113 792 WimTec PROOF W5 Waschtischarmatur...
- Seite 16 WIMTEC Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
