8.1.4

Sungrow (Modbus)

Anbindung RS485 bei String-Wechselrichter

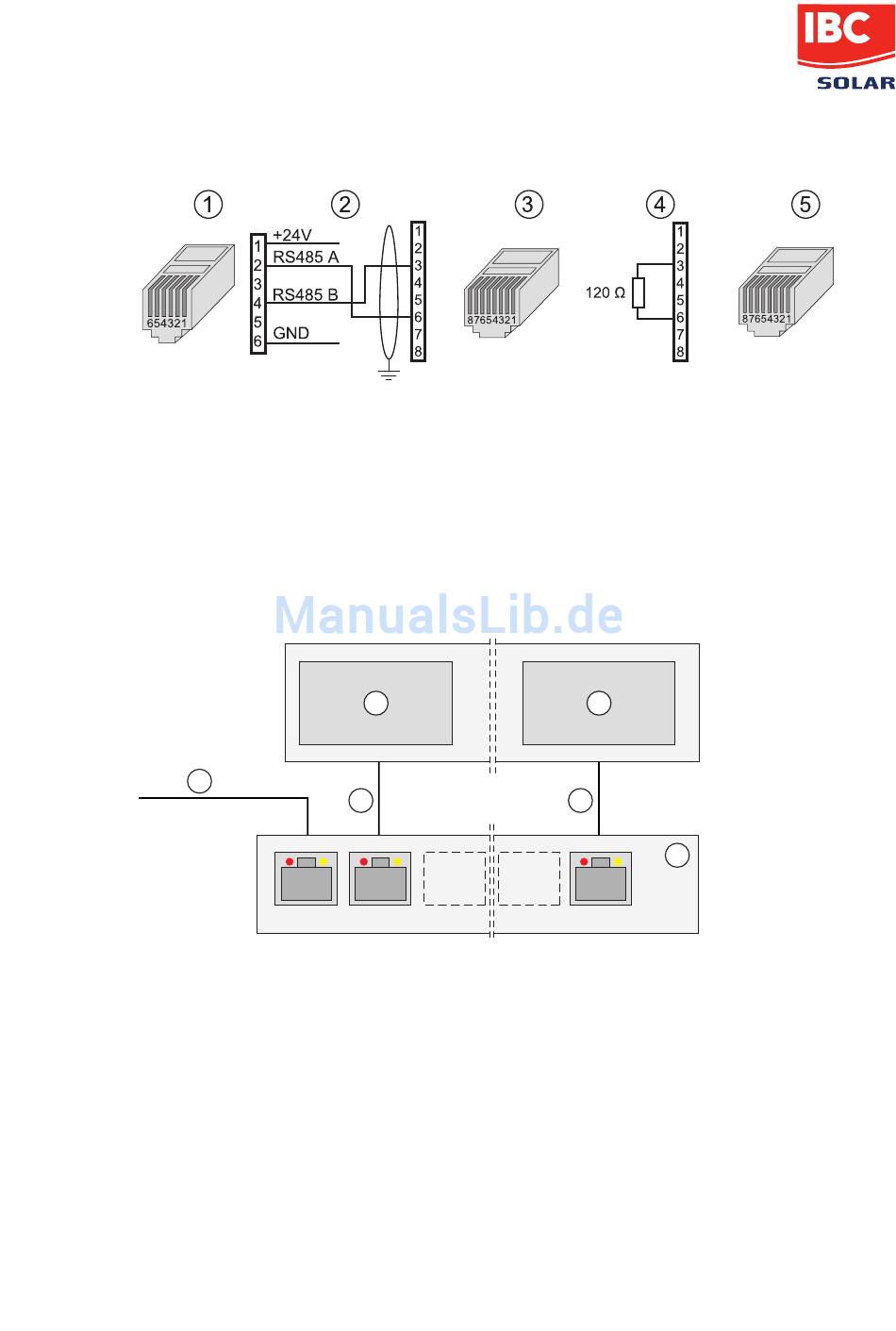

Abb. 27: RJ45 Anschluss bei Sungrow String-Wechselrichter

(1) RJ12-Stecker (WEB`log), RS485
(2) Belegung PIN (Connect IBC
Sungrow)
(3) RJ45-Stecker (Wechselrichter)

Anbindung Ethernet bei Sungrow Zentral-Wechselrichter

4
Abb. 28: Anbindung über Ethernet bei Sungrow String- und Zentral- Wechselrichter
(1) Erster und weitere Wechselrichter
(2) Letzter Wechselrichter
(3) Switch oder Router
•
•
SolControl
1
5
1 2
Kommunikation über Ethernet
SolControl und Wechselrichter müssen sich im gleichen Subnet
(Netzmaske) befinden
(4) Abschlussstecker Belegung
(5) Abschlussstecker RJ45
2
5
3
n
(4) Verbindung SolControl
(5) Ethernet-Patchkabel
