4.5.1 Anschluss von Modbusgeräten
Nicht alle Wechselrichter, die über die RS485 Schnittstelle des SolControl
betrieben werden, verwenden als Kommunikationsprotokoll „Modbus". Ein
gleichzeitiger Betrieb eines Modbusgerätes an der RS485 Schnittstelle ist
damit nicht möglich.
In solchen Fällen bietet das SolControl die Möglichkeit Modbusgeräte über
die zweite serielle Schnittstelle RS232/RS422 zu betreiben. Diese muss
hierfür im RS422-Betrieb entsprechend konfiguriert werden:
1.
2.
3.
4.

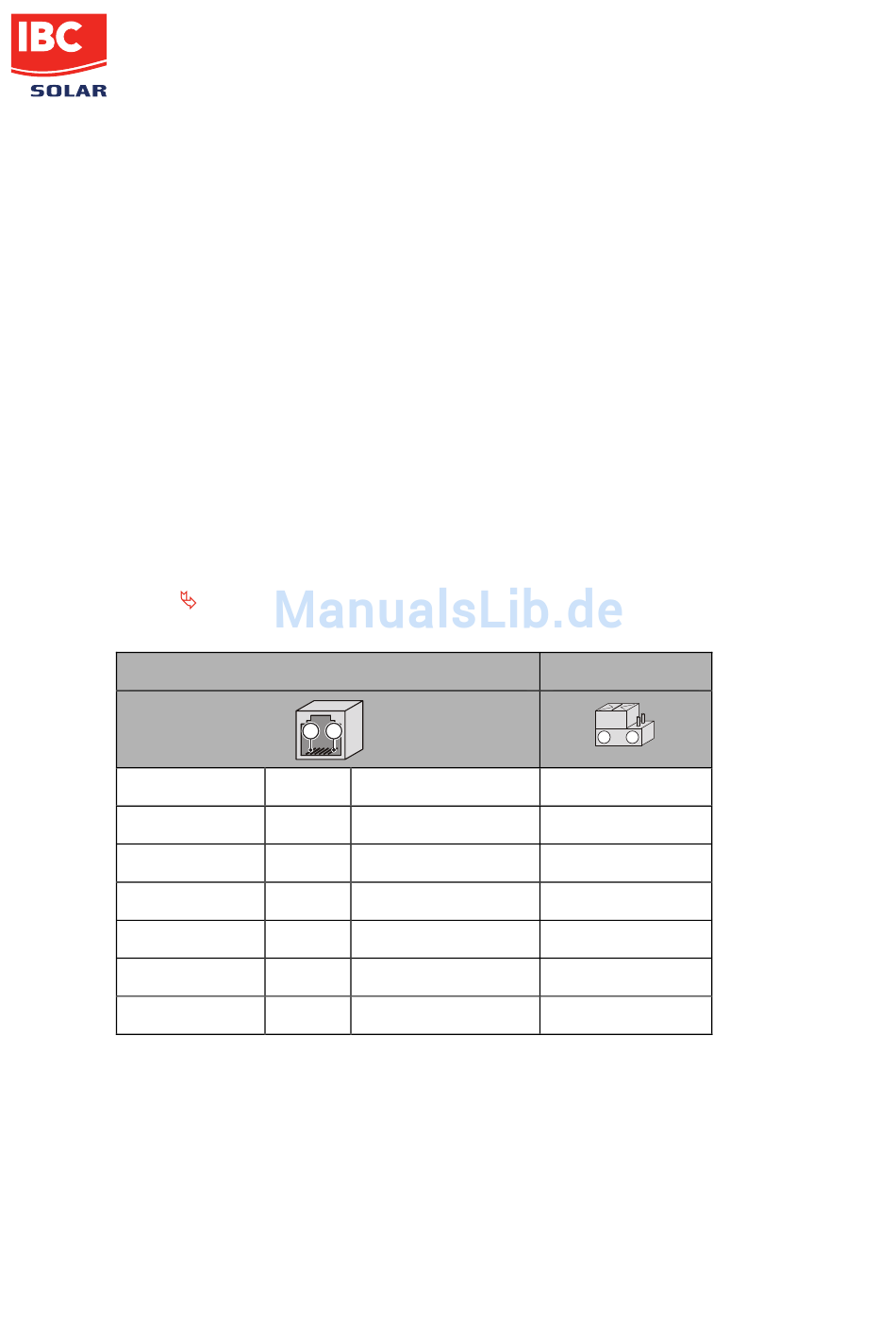

Pin-Belegung

Abb. 12: Pin-Belegung

18/48
SolControl spannungsfrei schalten.
Für Umschaltung auf RS422 den RS-Schalter am SolControl (rechts
vorne hinter Anschluss DO1) in Position 1 bringen (mit Sicht auf
Anschluss von vorne: nach links).
Das serielle Kabel entsprechend der Pin-Belegung (siehe Abb. 12)
konfektionieren oder IBC Solar Universalkabel-RS verwenden
(enthält bereits Modifikationen).
Das serielle Kabel an die RS485-Klemmen des Zusatzgerätes und
an die RS232/RS422-Buchse SolControl anschließen.
Zusatzgerät ist über RS485 an SolControl angeschlossen.
RJ12-Buchse
6 1
RS422
1 ---
2 TX+
3 RX+
4 TX-
5 RX-
6 GND
RS485
+ 24 V
A
Mit Pin 2 brücken
B
Mit Pin 4 brücken
GND
Schalter
1 2
RS-Umschalter
RS 422
RS232
SolControl
