Klemmen
IBC Solar empfiehlt die Verkabelung der Geräte über Klemmblöcke.
Kommt ein Klemmblock zum Einsatz, kann das Connect-Kabel durchtrennt
und als Verbindung vom SolControl zum Klemmblock verwendet werden.

Abschirmung

Die Abschirmung des Kabels darf nur an einem Ende der Verbindung
geerdet werden.
4.3

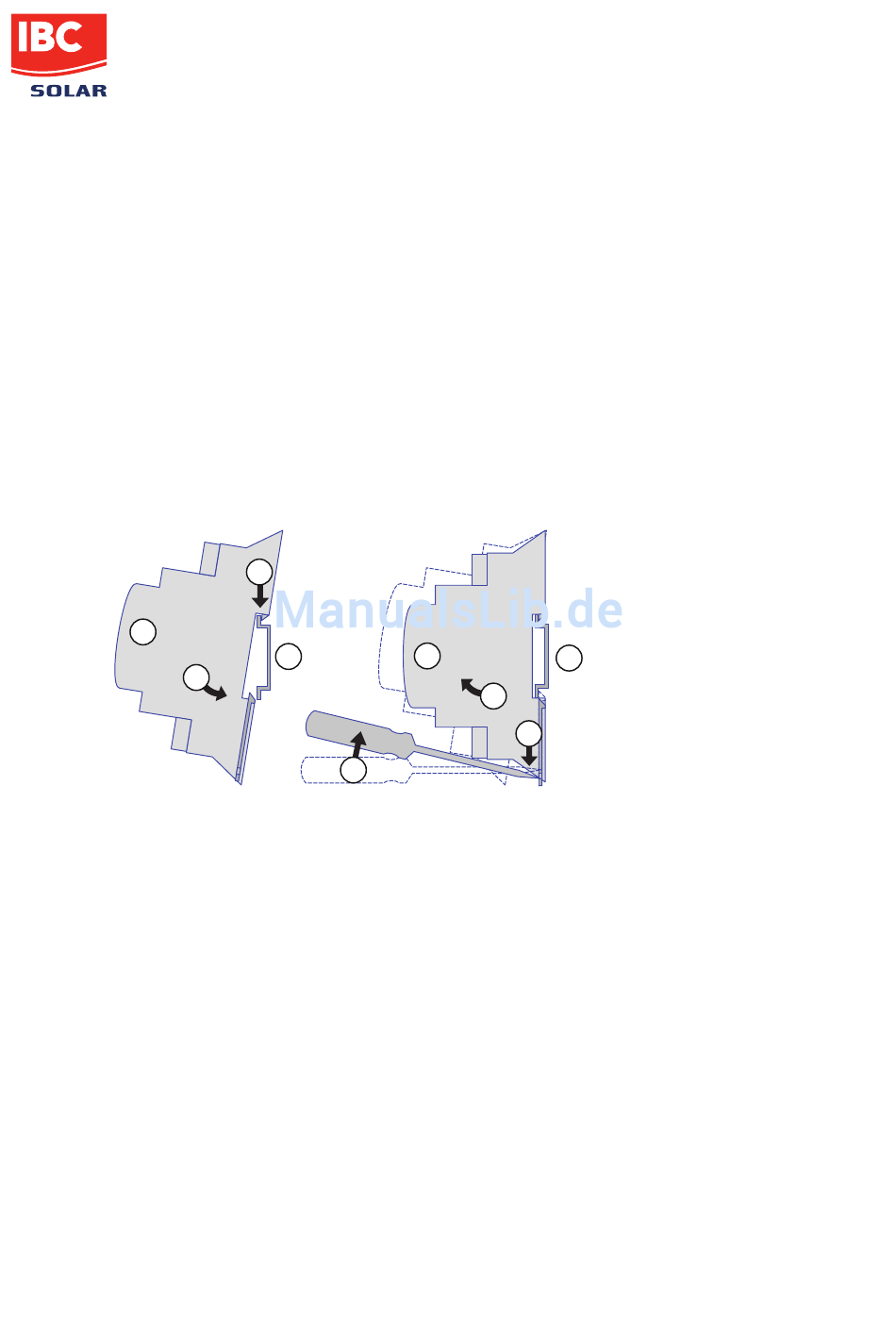

Montage

•
1
(1) SolControl
(2) Hutschiene
(3) Oberkante Hutschiene
(4) Gerät andrücken
12/48
SolControl auf Hutschiene montieren, alternativ Wandmontage
3
2
4
5

Abb. 4: Montage auf Hutschiene

1
2
7
6
(5) Schraubendreher
(6) Klemmvorrichtung lösen
(7) Gerät abnehmen
SolControl
