Inhaltszusammenfassung für IBC SolControl LIGHT+20

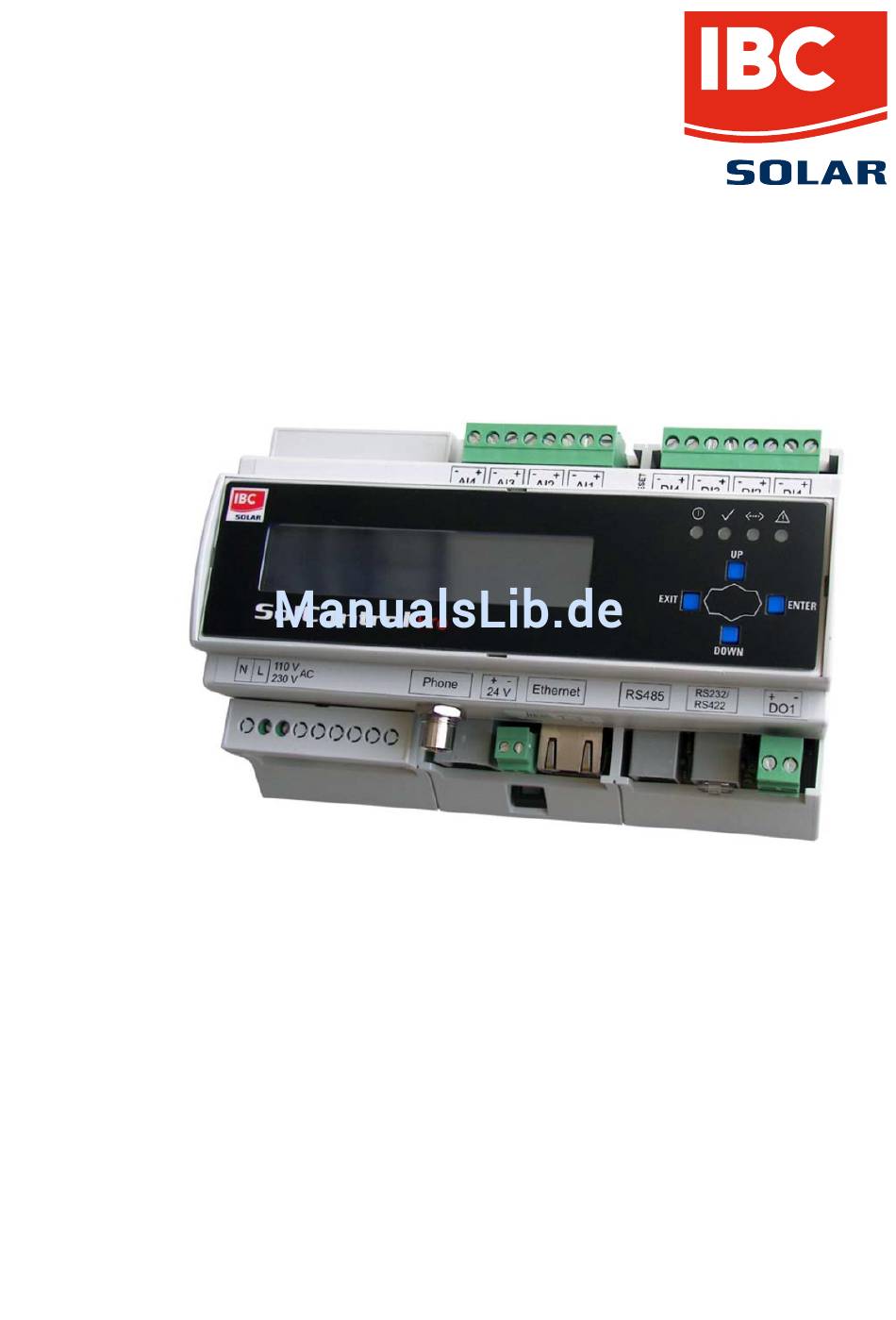

- Seite 1 SolControl LIGHT+ 20 / BASIC 100 / PRO Bedienungsanleitung Version 20131118...
- Seite 2 Alle Rechte vorbehalten. Alle Angaben in dieser Bedienungsanleitung wurden mit größter Sorgfalt erstellt und geprüft. Allerdings können Fehler nicht ganz ausgeschlossen werden. Die Firma IBC Solar kann daher für Fehler und daraus resultierende Folgen keine Haftung übernehmen. Technische Änderungen vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Bedienungsanleitung ..........3 Sicherheitshinweise ................ 3 Geräteübersicht ................4 Übersicht Gerätevarianten .............. 4 Vorderseite SolControl PRO ............5 Vorderseite SolControl LIGHT+ 20 und SolControl BASIC 100 ..6 Rückseite SolControl LIGHT+ 20, BASIC 100 und PRO ....7 Tasten und Anschlussbelegung ............ - Seite 4 SolControl Master und Slave ............28 Konfiguration über das SolPortal ...........30 Bedienung, Betrieb ................31 Störungsbeseitigung ..............35 Anhang ..................37 Anschlüsse Wechselrichter ............37 8.1.1 Fronius-Wechselrichter ..............37 8.1.2 IBC ServeMaster................38 8.1.3 SMA-Wechselrichter ..............39 8.1.4 Sungrow (Modbus).................43 Übersicht Einspeisemanagement ..........45 Übersicht Konfiguration ..............46 Abbildungsverzeichnis ..............47 2/48...
-
Seite 5: Hinweise Zur Bedienungsanleitung
Internetseite von IBC Solar zu finden. Für Personen- und Sachschäden sowie Betriebsstörungen und deren Folgen, die aus der Nichtbeachtung dieser Bedienungsanleitung resultieren, übernimmt die Firma IBC Solar keine Haftung. Sicherheitshinweise Sicherheitshinweise für den Betrieb Während SolControl in Betrieb ist, darf die Speicherkarte •... -
Seite 6: Geräteübersicht
Anhang Kapitel 8.2, Übersicht Einspeise- management Modbus-Zusatzgeräte Möglich (Energiezähler, Modbus TCP und Modbus RTU Sensorik) * Bei P(DI)intern werden die internen digitalen Eingänge des SolControl verwendet. Hinweis: Nähere Informationen zum Einspeisemanagement finden Sie auf der Internetseite von IBC Solar. 4/48 SolControl... -

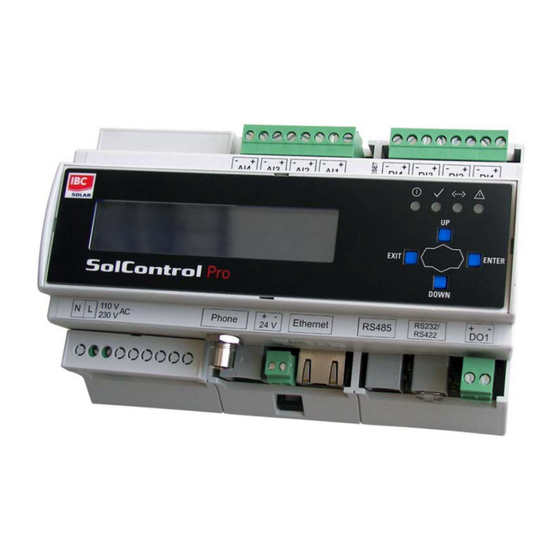

Seite 7: Vorderseite Solcontrol Pro
Vorderseite SolControl PRO i t e l i m Abb. 1: Geräteübersicht Vorderseite SolControl PRO Display (10) SIM-Kartenschacht (nur bei SolControl GPRS) Tasten [Exit], [Down], [Up], [Enter] (11) Antennenbuchse (GPRS) Power-LED (12) Digitalausgang Status-LED (13) RS232 / RS422* Modem-LED (14) RS485 Alarm-LED (15) -
Seite 8: Vorderseite Solcontrol Light+ 20 Und Solcontrol Basic 100
Vorderseite SolControl LIGHT+ 20 und SolControl SolControl BASIC Abb. 2: Geräteübersicht Vorderseite SolControl LIGHT+ 20, SolControl SolControl BASIC 100 Power-LED (10) SIM-Kartenschacht nschacht (nur bei SolControl GPRS) GPRS) Status-LED (11) Antennenbuchse ( Antennenbuchse (GPRS) Modem-LED (12) Digitalausgang Alarm-LED (13) RS485 Tasten [Exit], [Down], [Up], [Enter] (14) Ethernet... -
Seite 9: Rückseite Solcontrol Light+ 20, Basic 100 Und Pro
Rückseite SolControl LIGHT+ 20, BASIC 100 und PRO Abb. 3: Geräteübersicht Rückseite Digitaleingang Halter Wandmontage Reset-Taster Halter Hutschiene Analogeingang Klemmvorrichtung Tasten und Anschlussbelegung Tasten Taste Bedeutung EXIT Eingabe abbrechen Eine Menüebene zurück Menüpunkt oberhalb auswählen Die ausgewählte Ziffer um 1 erhöhen DOWN Menüpunkt unterhalb auswählen Die ausgewählte Ziffer um 1 verringern... -
Seite 10: Direktzugriff Spracheinstellung
Direktzugriff Spracheinstellung Tasten UP und DOWN gleichzeitig kurz drücken • Dann Spracheinstellung im Menü vornehmen • Hinweis: Direktzugriff ist nur einmal möglich. Anschlussbelegung SolControl PRO, LIGHT+ 20 und BASIC 100 PSTN ISDN* RS485 RS422** Ethernet RS-Umschalter — — +24 V DC —... -
Seite 11: Status-Leds
Direkte Versand Zeit- Portalkommunikation Alarmmeldungen, synchronisation Tagesdateien Protokoll http smtp (E-Mail) SNTP oder TIME Port 80, alternativ 8572 SNTP: 123 oder TIME: 37 213.179.128.168 und 213.179.128.176 TIME: Adresse 213.179.128.183 132.163.4.102 Status-LEDs Symbol Bedeutung Grün: SolControl wird mit Spannung versorgt Grün: SolControl in der Startphase Aus: Fehler in Spannungsversorgung... -
Seite 12: Einbau, Installation
Einbau, Installation Sicherheitshinweise zur Installation Warnung Lebensgefahr durch Stromschlag! Beim Anschließen des Gerätes an die Spannungsversorgung ist die Möglichkeit eines elektrischen Schlags gegeben. Lebensgefährliche Verletzungen können die Folge sein. – Zuführung stromlos schalten und gegen Wiedereinschalten sichern. Hinweis Beschädigung durch falsch angeschlossene Kabel! Werden Kabel falsch angeschlossen, kann dies zur Beschädigung oder Zerstörung von Messeingängen und Gerät führen. -
Seite 13: Kabel Und Leitungen
Hinweis Beschädigung durch Überspannung! Liegen an den Digitaleingängen Spannungen höher als 24 V DC an, kann dies zur Zerstörung der betreffenden Messeingänge führen. – Sicherstellen, dass nur Spannungen bis 24 V DC anliegen. Hinweis Beschädigung durch Spannungseingang! Bei gleichzeitigem Anschluss der 110 ... 230 V Spannungsversorgung und des 24 V Spannungseingangs wird das Gerät beschädigt. -
Seite 14: Abschirmung
Klemmen IBC Solar empfiehlt die Verkabelung der Geräte über Klemmblöcke. Kommt ein Klemmblock zum Einsatz, kann das Connect-Kabel durchtrennt und als Verbindung vom SolControl zum Klemmblock verwendet werden. Abschirmung Die Abschirmung des Kabels darf nur an einem Ende der Verbindung geerdet werden. -
Seite 15: Schnittstellen
Schnittstellen PSTN- und ISDN-Anschluss PSTN-Telefonanschluss auf abgehende und ankommende Anrufe testen (z. B. Providernummer, gegebenenfalls Amtsholung oder Wahlsperre beachten). Einstellungen der Telefonanlage entsprechend der Herstelleranleitung vornehmen. ISDN-Telefonanschluss vor der Montage mit einem S -Tester prüfen. Einstellungen der Telefonanlage entsprechend der Herstelleranleitung vornehmen. -
Seite 16: Ethernet-Anschluss
Ethernet-Anschluss Direkte Verbindung von SolControl und PC / Laptop über gekreuztes • Netzwerkkabel (Crossover). Das Kabel ist für DSL-Geräteversionen im Lieferumfang enthalten. 110 V Phone Ethernet RS485 RS232 230 V 24 V Abb. 6: Gekreuztes Netzwerkkabel (1) SolControl (3) Computer / Laptop (2) Gekreuztes Netzwerkkabel Verbindung zu einem Hub / Switch über ein ungekreuztes •... -
Seite 17: Analogeingang
4.4.1 Analogeingang Die Analogeingänge sind konfigurierbar als: - Spannungseingang (DC): 0...10 V - Stromeingang 0...20 mA - Widerstandsmesseingang für eine PT1000 Zweidrahtmessung SI- 12TC 110 V Phone Ethernet RS485 RS232 230 V 24 V +24V Abb. 8: Beispiel Einstrahlungssensor Si-12TC (1) Einstrahlung (orange) (3) GND (2) + 24 V DC (rot) -
Seite 18: Spannungsversorgung
4.4.3 Spannungsversorgung Spannungsversorgung (230 V AC) mit einer Sicherung (z. B. B6A) absichern oder alternativ Spannungseingang (24 V DC) verwenden. 110 V Phone Ethernet RS485 RS232 230 V 24 V Abb. 10: 230 V Spannungsversorgung (1) Neutralleiter (2) Phase mit Sicherung 6 A 110 V Phone Ethernet... -
Seite 19: Buskommunikation
• Abstand zu AC-Leitungen achten Zur Vermeidung von Reflexionen muss der Bus immer mittels • Parallelterminierung abgeschlossen werden Option „Connect-Kabel“ IBC Solar bietet fertig konfektionierte Datenkabel (Connect-Kabel) zur Verbindung von SolControl und erstem Busgerät (Wechselrichter oder Stromsensor) an. SolControl 17/48... -
Seite 20: Anschluss Von Modbusgeräten
Anschluss DO1) in Position 1 bringen (mit Sicht auf Anschluss von vorne: nach links). Das serielle Kabel entsprechend der Pin-Belegung (siehe Abb. 12) konfektionieren oder IBC Solar Universalkabel-RS verwenden (enthält bereits Modifikationen). Das serielle Kabel an die RS485-Klemmen des Zusatzgerätes und an die RS232/RS422-Buchse SolControl anschließen. -
Seite 21: I'catcher
4.5.2 i'catcher Abb. 13: AnschIuss i'catcher mit Connect Universal, Klemmanschluss (1) RJ12-Stecker (SolControl)RS485 (5) Letzter i'catcher (2) Belegung Buskabel (6) Abschlusswiderstand 120 (3) Klemmen (i'catcher) (7) Buskabel (4) Erster i'catcher SolControl 19/48... -
Seite 22: I'checker Advanced-Stromsensor
4.5.3 i'checker Advanced-Stromsensor +24 V DC RS485 A 120 Ω RS485 B 654321 Abb. 14: i'checker Advanced mit Connect i'checker (1) RJ12-Stecker (SolControl) RS485 (6) Erster und folgende Stromsensoren (2) Belegung PIN / PIN (7) Letzter Stromsensor (3) RJ45-Stecker (i'checker) (8) Connect i'checker (4) Belegung Abschlussstecker (9) Patchkabel CAT 5... -
Seite 23: Rs485-Hub
4.5.4 RS485-Hub Der 6-fach RS485-Hub ermöglicht den Aufbau eines sternförmigen Netzwerkes. +24 V DC +24 V DC RS485 A RS485 A RS485 B RS485 B 654321 654321 Abb. 15: Anschlussschema i’checker 230V Abb. 16: 6-fach RS485-Hub (1) RJ12-Stecker (SolControl), RS485 (9) Datenleitungen 6 x RS485-Bus (2) Belegung Buskabel (10) Erstes und folgende Busgeräte... -
Seite 24: Inbetriebnahme, Konfiguration
Inbetriebnahme, Konfiguration Voraussetzungen SolControl ist montiert • Alle Kabelverbindungen sind korrekt angeschlossen • SolControl in Betrieb nehmen Spannungsversorgung einschalten • Warten, bis das Gerät die Hochlaufphase abgeschlossen hat (Power • LED leuchtet und Status LED blinkt) Hinweis Durch die Multi-Treiber-Funktion kommt es bei der Erstinbetriebnahme zu einer verlängerten Einschaltzeit des Datenloggers (bis zu 20 Minuten). -
Seite 25: Konfiguration Des Solcontrol Über Webbrowser
Konfiguration des SolControl über Webbrowser Es bestehen zwei Möglichkeiten den Datenlogger über Webbrowser zu konfigurieren. Der Installationsassistent führt durch die wichtigsten Konfigurationen des Gerätes, während die Profiseiten sämtliche Einstellungen ermöglichen. Hinweis Für spezielle Anwendungsfälle, wie z.B. die Einrichtung von Modbusgeräten, muss zwingend eine Konfiguration über die Profiseiten erfolgen. -
Seite 26: Solcontrol Für Den Anschluss Von Modbusgeräten Konfigurieren
SolControl für den Anschluss von Modbusgeräten konfigurieren 5.5.1 Richtige Modbusschnittstelle verwenden Geräte, die über Modbus TCP kommunizieren werden an der • Ethernetschnittstelle angeschlossen Geräte, die über Modbus RTU kommunizieren werden, je nach • verwendetem Wechselrichter, entweder an der RS485 oder der RS422 Schnittstelle angeschlossen. -
Seite 27: Konfiguration Des Solcontrol Über Das Display
Konfiguration des SolControl über das Display Ist bei der Konfiguration des SolControl kein PC vorhanden, können wichtige Einstellungen für die Grundfunktionen des Systems auch über das Display im Menü "Einstellungen" vorgenommen werden. Dazu zählen: Einstellen der Sprache über das Untermenü Sprache •... -
Seite 28: Solcontrol Für Power Control Konfigurieren
SolControl für Power Control konfigurieren Die Notwendigkeit der aktiven Beteiligung von Betreibern von Photovoltaik- Anlagen am Netzsicherheits-Management nimmt mit steigendem Anteil an der Gesamtstrom-Produktion zu. Dies erfordert eine Möglichkeit der Reduzierung der Einspeiseleistung und eine Beteiligung an der Kompensation der im Netz befindlichen Blindleistung. Die Power Control Verfahren bieten diverse Möglichkeiten diese Anforderungen umzusetzen. -
Seite 29: Blindleistungssteuerung Cos Φ (Fix) Und Q (Fix)
Konfiguration der Wirkleistungssteuerung über den Webbrowser • Einloggen in den Adminbereich der Profiseiten über das Menü Allgemein > Login Im Menü Admin-Messung > Power Control > Allgemeine Konfiguration auswählen Wirkleistungsverfahren “P(DI) intern“ auswählen und die digitalen Eingänge gemäß ihrer Wirkleistungsstufe konfigurieren Unter “Datenloggermodus“... -
Seite 30: Solcontrol Master Und Slave
5.7.3 SolControl Master und Slave Bei großen Anlagen mit mehreren SolControl-Geräten besteht die Option das Power Control von einem SolControl-Master verwalten zu lassen. Hierbei werden die Stellgrößen vom Master bestimmt und an die SolControl- Slaves übermittelt. Diese geben die Stellgrößen nun an die Wechselrichter weiter. -
Seite 31: Definition Solcontrol Als Master Oder Slave
Definition SolControl als Master oder Slave Die Konfiguration von Master und Slaves wird auf den Webseiten des SolControl vorgenommen. Dazu muss der Computer über Ethernet mit dem SolControl verbunden werden. Folgende Schritte sind für die Konfiguration über den Webbrowser notwendig: Einloggen in den Adminbereich der Profiseiten über das Menü... -
Seite 32: Konfiguration Über Das Solportal
Konfiguration über das SolPortal Gegebenenfalls Anmeldeformular ausfüllen und abschicken (Fax, E- • Mail) Daraufhin erfolgt: Einrichtung und Konfiguration anhand Anmeldeformular durch • Portalverwalter Übertragung der Konfiguration vom Web-Portal zum Datenlogger • Versand Ihrer Zugangsdaten zum Web-Portal • 30/48 SolControl... -
Seite 33: Bedienung, Betrieb
Bedienung, Betrieb Das Display des SolControl bietet folgende Möglichkeiten: Aktuelle Messwerte und gespeicherte Energieerträge abfragen • Kommunikationseinstellungen abfragen und setzen • Funktionen in Abhängigkeit von der Benutzergruppe • Hinweis: Die Menüs des SolControl haben einen Passwortschutz. Die Standardpasswörter lauten: Benutzergruppe „Endkunde“ Passwort „0030“... - Seite 34 PC settings Power Control Einstellungen Momentanwerte* Analogwerte Analoge Messwerte anzeigen AI 1 … Digitalwerte Digitale Messwerte anzeigen DI 1 … Stromsensoren Messwerte der Stromsensoren anzeigen IS 1 … Wechselrichter Messwerte der Wechselrichter anzeigen WR 1 … Anlage* Energie WR Anzeige der Anlagenleistung Aktuelle Leistung Tagesenergie Energie Gestern...
-
Seite 35: Menüstruktur Am Display Pro
Menüstruktur am Display PRO Übersicht* Aktuelle Netzwerkeinstellungen Netzwerk Akt. IP-Adresse Akt. Subnetz-Maske Akt. Gateway GSM / GPRS Signalqualität Momentanwerte* Analogwerte Analoge Messwerte anzeigen AI 1 … Digitalwerte Digitale Messwerte anzeigen DI 1 … Stromsensoren Messwerte der Stromsensoren anzeigen IS 1 …... - Seite 36 Konfiguration AI AI 1 … Konfiguration DI DI 1 … Sprache Landessprache des Displays Deutsch … Datum einstellen Zeit einstellen Display Kontrast Helligkeit Reset Neustart Anlage Wechselrichterscan Nach Wechselrichtern suchen Stromsensor scannen Nach Stromsensoren suchen Modbus scannen Protokoll einstellen ASCII Baudrate einstellen Datenbits / Parität Scanbereich: untere Grenze...
-
Seite 37: Störungsbeseitigung
Störungsbeseitigung Störung Abhilfe Keine Anzeige Spannungsversorgung prüfen Power-LED leuchtet nicht Status-LED blinkt nicht Keine Speicherkarte (Compact Flash) eingelegt Keine Daten auf eingelegter Speicherkarte vorhanden Gerät wurde vom DHCP- Netzwerkverbindung prüfen Server keine IP-Adresse Gerät starten, nachdem eine Netzwerkverbindung zugewiesen hergestellt ist Ist kein DHCP-Server im Netzwerk vorhanden, manuelle Netzwerk-Einstellungen verwenden Internetverbindung über... - Seite 38 36/48 SolControl...
-
Seite 39: Anhang
Anhang Anschlüsse Wechselrichter 8.1.1 Fronius-Wechselrichter 654321 Abb. 19: Fronius-Wechselrichter mit Connect Fronius (1) RJ12-Stecker (SolControl), (6) Erster und folgende Wechselrichter RS422 (2) Belegung PIN (Connect-Kabel) (7) Letzter Wechselrichter (3) RJ45-Stecker (Wechselrichter) (8) Connect Fronius (4) Abschlussstecker Belegung (9) Ethernet-Patchkabel (5) Abschlussstecker RJ45 (10) Abschlussstecker letzter WR Maximal 31 Wechselrichter sowie 100 i'checker pro Gerät •... -
Seite 40: Ibc Servemaster
8.1.2 IBC ServeMaster Abb. 20: IBC ServeMaster Abb. 21: IBC ServeMaster mit Connect RS universal Abb. 22: Verbindung der weiteren Wechselrichter RJ12-Stecker (SolControl), (6) Erster und folgende Wechselrichter RS485 Belegung PIN (Connect-Kabel) (7) Letzter Wechselrichter (3a) RJ45-Stecker (Wechselrichter) (8) Connect IBC ServeMaster... -
Seite 41: Sma-Wechselrichter
8.1.3 SMA-Wechselrichter SMA String-Wechselrichter Piggy-Back +24V RS485 A RS485 B 654321 Abb. 23: SMA-String-Wechselrichter mit Connect Universal (1) RJ12-Stecker (SolControl), RS485 (6) Jumper A erster und weitere WR (2) Belegung PIN / Stecker (7) Jumper A letzter Wechselrichter (3) Aderendhülsen (Wechselrichter) (8) Connect-Kabel vom SolControl (4) Erster und weitere Wechselrichter (9) Buskabel... -
Seite 42: Abb. 24: Sma-String-Wechselrichter Mit Connect Universal
SMA String-Wechselrichter RS485 Quick-Module Abb. 24: SMA-String-Wechselrichter mit Connect Universal (1) RJ12-Stecker (SolControl), RS485 (6) Klemme Terminierung ohne Terminierungswiderstand (2) Belegung PIN / Stecker (7) Klemme Terminierung mit Terminierungswiderstand (3) Aderendhülsen (Wechselrichter) (8) Connect-Kabel vom SolControl (4) Erster und weitere Wechselrichter (9) Buskabel (5) Letzter Wechselrichter Maximal 31 Wechselrichter pro Gerät... -
Seite 43: Abb. 25:Sma-Zentral-Wechselrichter Mit Switch Oder Router
SMA-Zentral-Wechselrichter Abb. 25:SMA-Zentral-Wechselrichter mit Switch oder Router (1) Erster und weitere Wechselrichter (4) Verbindung SolControl (2) Letzter Wechselrichter (5) Ethernet-Patchkabel (3) Switch oder Router Maximal 12 Wechselrichter pro Gerät • Kommunikation zwischen SolControl und Wechselrichter erfolgt über • Ethernet SolControl und Wechselrichter müssen sich im gleichen Subnet •... -
Seite 44: Abb. 26: Sma-Zentral-Wechselrichter Modbus Mit Switch Oder Router
SMA Zentral-Wechselrichter (Modbus) Anbindung über Ethernet Webbox Webbox Abb. 26: SMA-Zentral-Wechselrichter Modbus mit Switch oder Router (1) Erster Wechselrichter (4) Ethernet-Patchkabel (2) Weitere Wechselrichter (5) Verbindung SolControl (3) Switch oder Router Kommunikation zwischen SolControl und Wechselrichter erfolgt über • Ethernet SolControl und SMA-Webbox müssen sich im gleichen Subnetz •... -
Seite 45: Sungrow (Modbus)
Sungrow (Modbus) Anbindung RS485 bei String-Wechselrichter Abb. 27: RJ45 Anschluss bei Sungrow String-Wechselrichter (1) RJ12-Stecker (WEB`log), RS485 (4) Abschlussstecker Belegung (2) Belegung PIN (Connect IBC (5) Abschlussstecker RJ45 Sungrow) (3) RJ45-Stecker (Wechselrichter) Anbindung Ethernet bei Sungrow Zentral-Wechselrichter Abb. 28: Anbindung über Ethernet bei Sungrow String- und Zentral- Wechselrichter... -
Seite 46: Anbindung Rs485 Bei Zentral-Wechselrichter
Anbindung RS485 bei Zentral-Wechselrichter +24V RS485 A RS485 B 654321 120Ω Abb. 29: Anschluss Sungrow Zentral Wechselrichter (1) RJ12-Stecker (SolControl), RS485 (5) Letzter Wechselrichter (2) Belegung RS485 (6) Abschlusswiderstand (3) Aderendhülsen (7) Buskabel (4) Erster Wechselrichter 44/48 SolControl... -
Seite 47: Übersicht Einspeisemanagement
Übersicht Einspeisemanagement SolControl SolControl SolControl LIGHT+ 20 BASIC 100 Wirkleistungsverfahren P(DI)intern* P(DI) P(AI) Blindleistungsverfahren Q(DI) Q(AI) Q(U) Q(Fix) cos φ (Fix) cos φ (DI) cos φ (AI) cos φ (P) cos φ (U) Zubehör Netzanalysegerät * P(DI)intern: Anschluss des Rundsteuerempfängers an die internen Digitaleingänge des SolControls. -
Seite 48: Übersicht Konfiguration
Übersicht Konfiguration 46/48 SolControl... -
Seite 49: Abbildungsverzeichnis
Abb. 19: Fronius-Wechselrichter mit Connect Fronius ..........37 Abb. 20: IBC ServeMaster .................... 38 Abb. 21: IBC ServeMaster mit Connect RS universal ........... 38 Abb. 22: Verbindung der weiteren Wechselrichter ............38 Abb. 23: SMA-String-Wechselrichter mit Connect Universal ........39 Abb. - Seite 50 48/48 SolControl...
- Seite 52 Am Hochgericht 10 D-96231 Bad Staffelstein Fon +49 (0) 9573-9224-0 Fax +49 (0) 9573-9224-111 www.ibc-solar.com Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung Technische Änderungen vorbehalten Keine Haftung für Druckfehler. 832031 Version 20131118...
