4.4.1

Analogeingang

Die Analogeingänge sind konfigurierbar als:
- Spannungseingang (DC): 0...10 V
- Stromeingang 0...20 mA
- Widerstandsmesseingang für eine PT1000 Zweidrahtmessung
110 V
N L
230 V

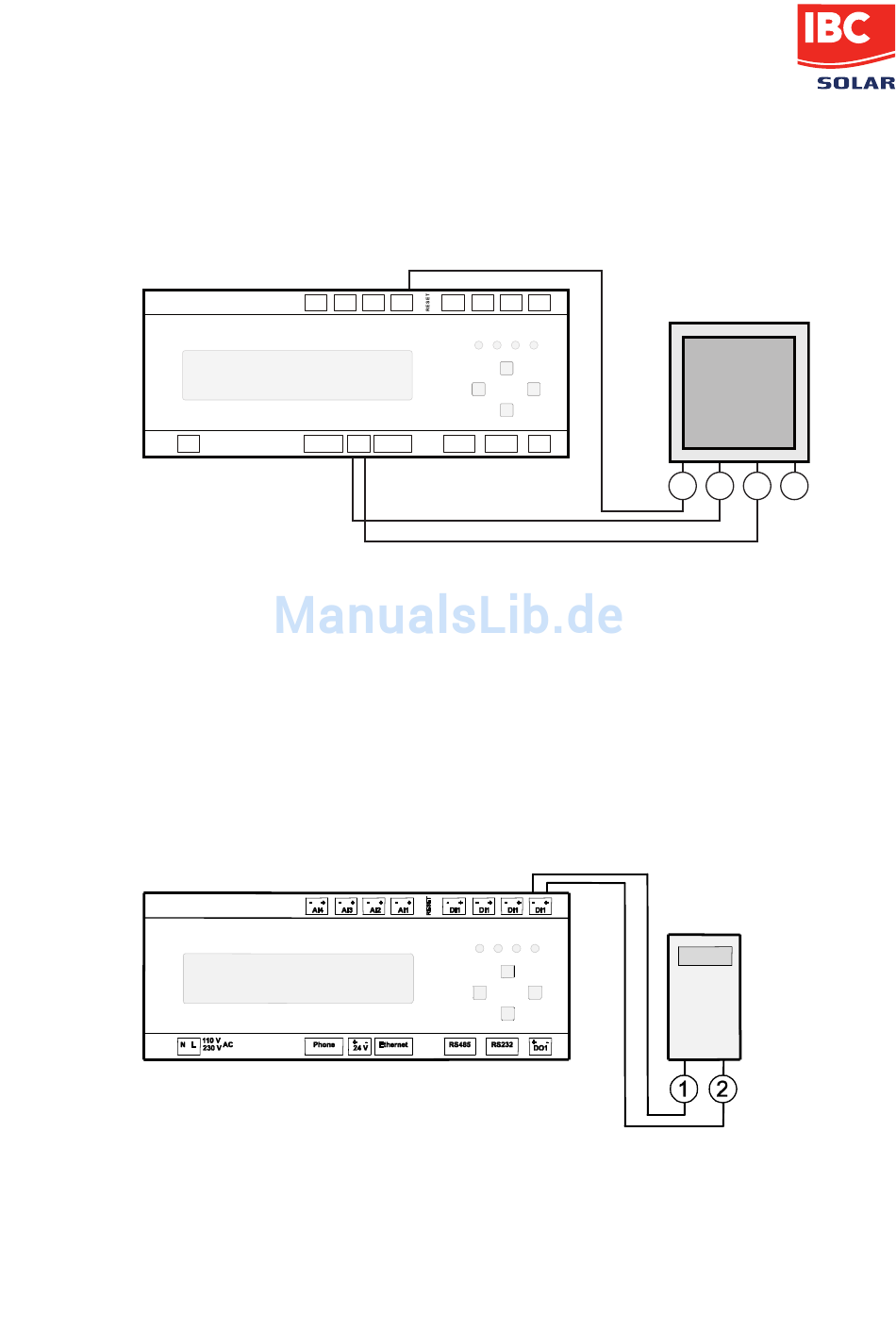

Abb. 8: Beispiel Einstrahlungssensor Si-12TC

(1) Einstrahlung (orange)
(2) + 24 V DC (rot)
4.4.2

Digitaleingang

Die Digitaleingänge sind Impulseingänge nach DIN 43864 (S0), sie sind
konfigurierbar als:
- Zählereingang
- Statuseingang
- Power Control (siehe Kapitel 5.7)
Abb. 9: Beispiel Energiezähler
(1) S0-Schnittstelle Minus
Hinweis: Weitere Angaben zur Konfiguration siehe Anhang.
SolControl
- + - + - +
AI4 AI3 AI2
+ -
AC Phone Ethernet
24 V
- + - + - + - + - +
AI1 DI1 DI1 DI1 DI1
+ -
RS485 RS232
DO1
+24V
GND
(3) GND
(4) PE-Schirm
(2) S0-Schnittstelle Plus
SI- 12TC
1 2 3 4
(-) (+)
