IBC ServeMaster

Abb. 20: IBC ServeMaster

Abb. 21: IBC ServeMaster mit Connect RS universal

6
8

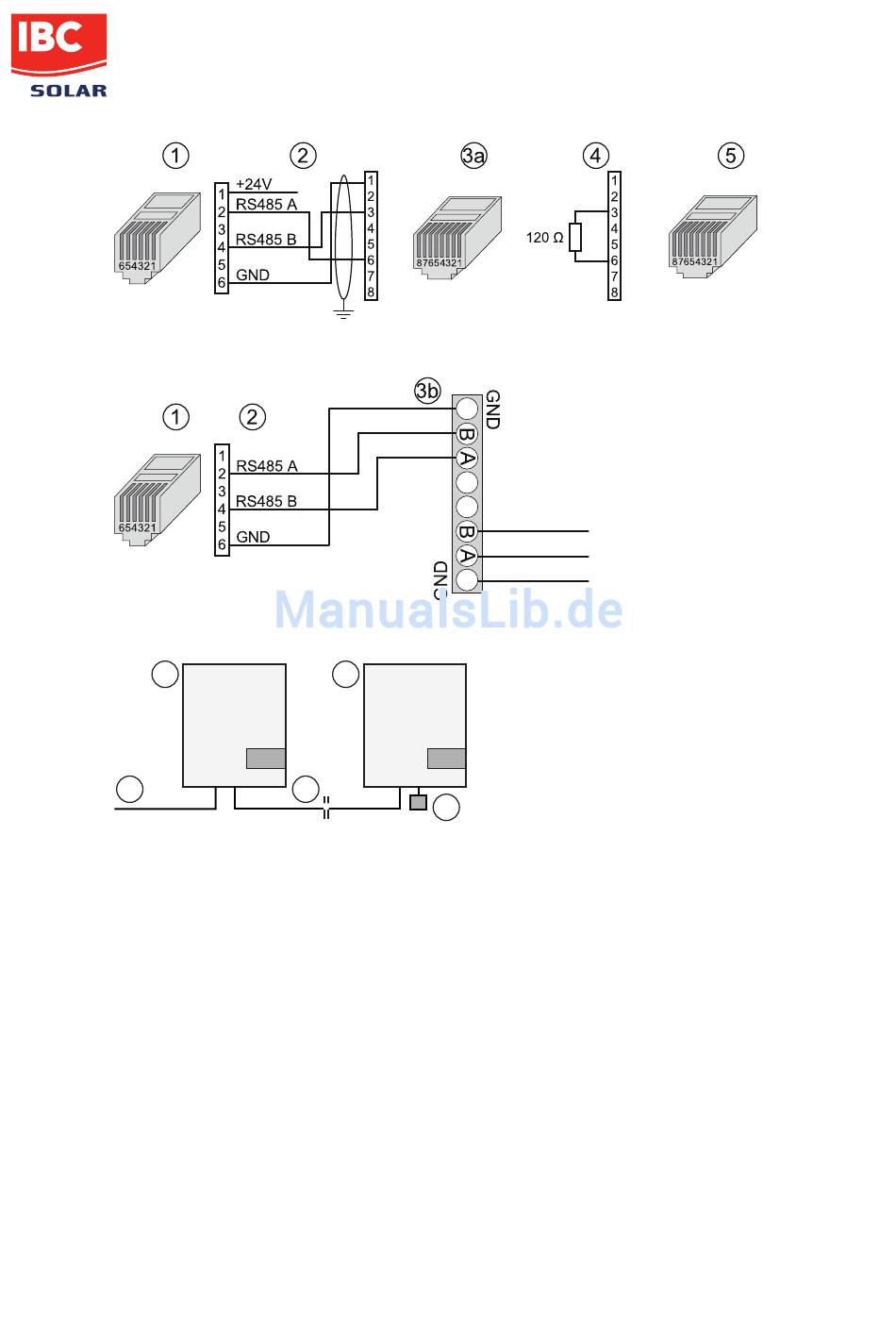

Abb. 22: Verbindung der weiteren Wechselrichter

(1) RJ12-Stecker (SolControl),
RS485
(2) Belegung PIN (Connect-Kabel)
(3a) RJ45-Stecker (Wechselrichter)
(3b) Anschlssklemmen
(Wechselrichter)
(4) Abschlussstecker Belegung
(5) Abschlussstecker RJ45
•
•
•
•
38/48
7
9
Maximal 31 Wechselrichter sowie 100 i'checker pro Gerät
Kabelschirm auf SolControl-Seite an Erdungsklemme anschließen
Busadresse Wechselrichter einstellen (laut Anleitung Wechselrichter)
RS 485-Bus nach dem letzten Wechelrichter mit Abschlussstecker
(10) terminieren
10
(6) Erster und folgende Wechselrichter
(7) Letzter Wechselrichter
(8) Connect IBC ServeMaster
(9) Ethernet-Patchkabel
(10) Abschlussstecker letzter WR
SolControl
