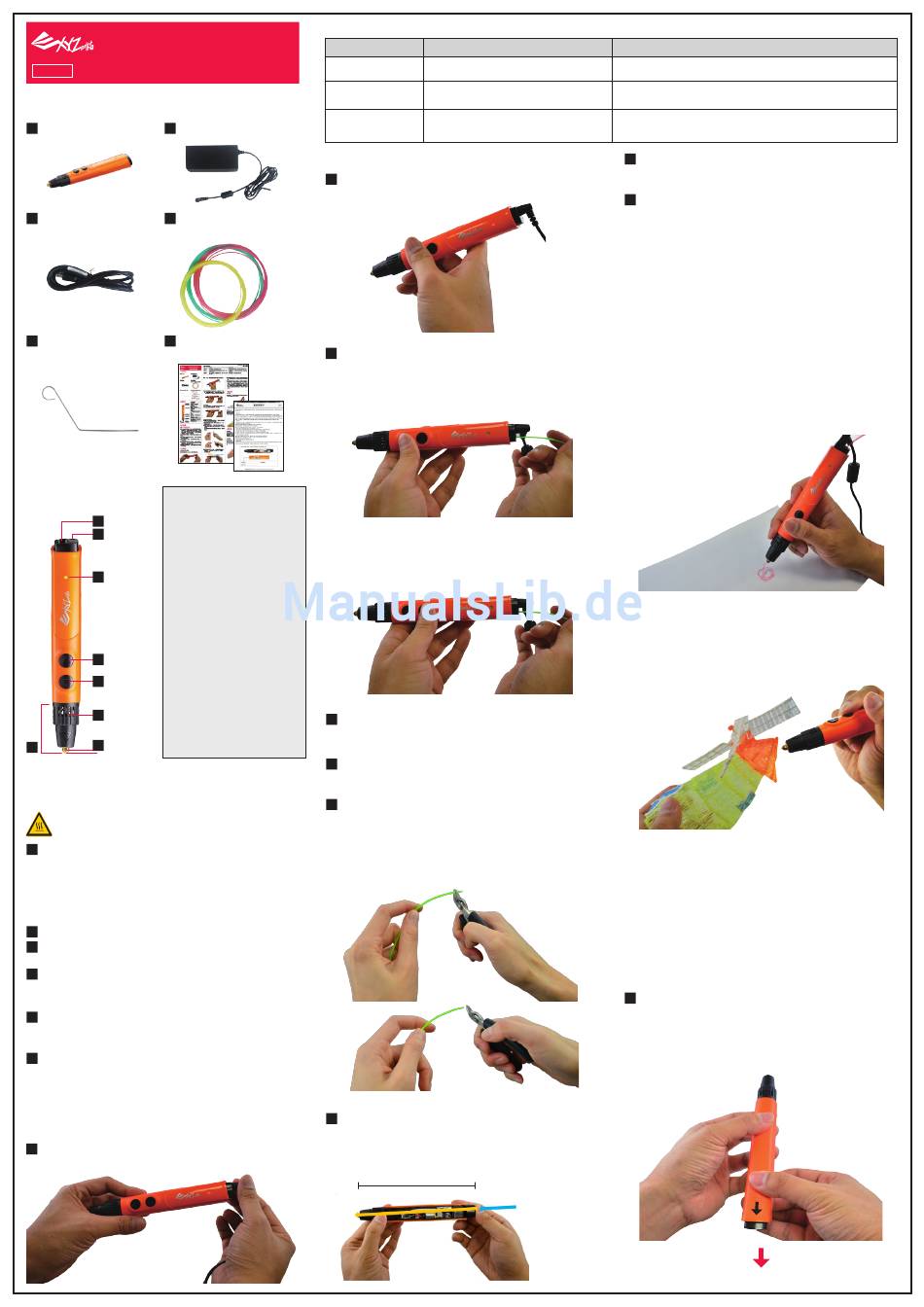

XYZ Printing da Vinci Kurzanleitung

da Vinci 3D-Stift
Kurzanleitung
Deutsch
◆ Lieferumfang
3D-Stift Netzteil
1 2
Netzkabel Probefilament
3 4
(inklusive 3 x PLA-Filament. Länge: 1 Meter; Farbe: zufällig)
Kurzanleitung /
Reinigung-
5 6
Garantiekarte
swerkzeug
◆ Produktabbildung
[LED-Anzeigen]
Gleichspannung-
◎ Leuchtet rot:
1 seingang
Eingeschaltet; abgekühlt.
2 Zuführung-
(Düsentemperatur < 60 °C)
söffnung
◎ Blinkt gleichmäßig rot:
Inaktiv. Abkühlung.
LED-Anzeige
3
(Düsentemperatur zwischen 60 °C und 180 °C)
◎ Blinkt schnell rot:
Aufheizen (Düsentemperatur zwischen 60 °C
und 180 °C; im Kühlmodus nimmt das
Aufheizen weitere 2 Minuten in Anspruch)
◎ Leuchtet grün:
Entladen-
Düse heizt sich auf; bereit zum Laden/Entladen
4
Taste
von Filament.
Laden-Taste
5
(Düsentemperatur: > 180 °C)
Die Düse kühlt sich bei 60-sekündiger
Inaktivität ab. Drücken Sie zum erneuten
Belüftungs-
6
Aufheizen der Düse einfach eine beliebige
öffnungen
Taste.
Düse
7
8
Extrudermodul
◆ Warnhinweise
Verbrennungsgefahr:
Die Düse des 3D-Stifts erhitzt sich. Achten Sie darauf, dass die Düse des Stifts keine
1
umliegenden Gegenstände berührt, bevor sie nicht vollständig abgekühlt ist. Berühren Sie
zur Vermeidung von Brandflecken keine Kunststoffmaterialien. Die aufgeheizte Stiftdüse
und das erhitzte Kunststoffmaterial können andere Objekte, Kunststoffe, Textilien und
dergleichen beschädigen. Berühren Sie nichts mit diesen erhitzten Objekten; sie müssen
erst vollständig abkühlen.
Halten Sie die Belüftungsöffnungen frei, damit der 3D-Stift richtig arbeiten kann.
2
Beim Erhitzen von Filament entstehen Gerüche. Bitte verwenden Sie dieses Produkt an
3
einem gut belüfteten Ort.
Bitte verwenden Sie von XYZprinting angebotenes PLA-Filament und beachten Sie zur
4
Vermeidung von Schäden die Bedienungsanweisungen bei Verwendung dieses Produktes.
Falls Filament von anderen Herstellern als XYZprinting verwendet wird, erlischt die Garantie.
Das Produkt wurde in der Fertigungsanlage vollständig getestet. Möglicherweise befindet
5
sich noch Testmaterial in der Düse. Die Farbe des extrudierten Filaments kann bei der ersten
Benutzung von der Farbe des zugeführten Filaments abweichen.
Das Material in der Düse kann beim Erhitzen leise knackende Geräusche verursachen.
6
◆ Bedienung
◎ Filament laden/extrudieren
Schließen Sie das mitgelieferte Netzteil an den 3D-Stift an (LED sollte rot
1
leuchten).
◎ Laden- / Entladen-Modus:
Sie möchten... Tastenbedienung
Halten Sie die Laden-Taste gedrückt und lassen Sie sie zum Stoppen der
Manuell extrudieren
Extrusion los.
Drücken Sie die Laden-Taste zweimal und lassen Sie sie los. Der Stift ruft den kontinuierlichen
Kontinuierlich extrudieren
Extrusionsmodus auf. Drücken Sie zum Stoppen der Extrusion eine beliebige Taste.
Drücken Sie die Entladen-Taste und der Stift gibt etwa 50 Sekunden kontinuierlich
Kontinuierlich entladen
Filament aus. Sie können die Ausgabe mit einer beliebigen Taste stoppen.
Drücken Sie eine beliebige Taste, damit sich die Düse aufheizt (die
2
LED sollte gleichmäßig rot blinken).
Sobald sie sich aufgeheizt hat (grüne Anzeige leuchtet), drücken Sie
3
zum Aktivieren eines kontinuierlichen Extrusionsmodus zweimal die
[Laden-Taste]. Stecken Sie XYZprinting-Filament in die Zuführungsöff-
nung. Lassen Sie das Filament los, sobald Sie merken, dass es vom Stift
eingezogen wird.
◎ Auswechseln / entladen
Drücken Sie die Entladen-Taste zum Entladen des Filaments, wenn die
Anzeige grün leuchtet. Sobald das Filament nicht weiter entladen wird,
drücken Sie eine beliebige Taste zum Stoppen des Entladens und ziehen
Sie das Filament heraus.
◎Was Sie bei der Verwendung von Filament beachten müssen
Falls sich kein Filament im Stift befindet, warten Sie bitte 1 Minute nach
1
Aktivierung der Zuführungsfunktion, bis Sie das Filament in die Stiftdüse
einführen.
Sie können das Filament auf die gewünschte Länge zuschneiden.
2
Die Länge des Filaments sollte 3 m nicht überschreiten, damit die
Zuführung richtig funktioniert.
Zur Erzielung eines optimalen Betriebs sollten Sie das restliche Filament
3
im Stift entladen, nachdem Sie Ihr Werk abgeschlossen haben. Achten Sie
darauf, vor der nächsten Benutzung die geschmolzene Filamentspitze
abzuschneiden; andernfalls kann sich der Zuführungspfad zusetzen.
Schneiden Sie die Spitze beim Schneiden des Filaments oder bei einer
teilweise geschmolzenen Filamentspitze gerade ab.
Wenn das verbleibende Filament im Inneren zu kurz ist, kann der interne
4
Zuführungsmechanismus das Filament nicht weiter herausdrücken. Bitte
stecken Sie in diesem Fall einen weiteren Filamentstrang durch die
Zuführungsöffnung, damit das Filament herausgedrückt werden kann.
Verbleibendes Filament im Inneren ist zu kurz
Ein anderes Filament durch die Zuführungsöffnung stecken
Einsatzbereich
Wenn optimale, punktgenaue Kontrolle der Extrusion erforderlich ist.
Wenn Sie einen kontinuierlichen Fluss zum Bau einer fortlaufenden Struktur benötigen.
Beim Wechseln von Filament oder bei verstopftem Zuführungspfad.
Entladen Sie das Filament entsprechend den Anweisungen, wenn Sie
5
es auswechseln oder entfernen möchten. Ziehen Sie das Filament
nicht gewaltvoll aus dem Stift; andernfalls könnten interne
Komponenten beschädigt werden.
6
Wenn Sie die Farbe des Filaments ändern möchten, entladen Sie bitte
das Filament, bevor es vollständig in den Zuführungspfad gezogen
und zu kurz wird, um vom Antrieb herausgedrückt zu werden. Beim
Wechsel zwischen Materialien verschiedener Farben kann sich die
Spitze des neuen Filaments mit alten Filamentresten vermischen. Die
Extrusion von Material mit vermischten Farben erfolgt ganz normal.
Falls Sie keine Farbvermischungen wünschen, können Sie
Filamentreste im Inneren mit dem Reinigungswerkzeug
herausdrücken, bevor Sie ein andersfarbiges Filament einsetzen.
◆ Tipps zum Zeichnen in 3D
◎ Fundamente erstellen
Zeichnen Sie am besten zunächst eine Grundfläche auf Papier oder auf
den Untergrund eines Festkörpers. Anschließend können Sie sich frei
nach oben arbeiten.
◎ Der Gravität folgen
Erhitztes PLA-Filament ist weicht. Es kann eine Weile dauern, bis es
aushärtet. Beim Bau von Brücken und anderen 3D-Strukturen sollten Sie
den Winkel Ihres Gebildes so anpassen, dass der teilweise geschmolzene
Kunststoff natürlich heruntertropft; dies sorgt für ein natürlicheres
Ergebnis.
◆ Problemlösung
◎ LED-Anzeige ist aus
Wenn die LED-Anzeige nach Anschluss des 3D-Stift an die Stromver-
sorgung nicht aufleuchtet, prüfen Sie bitte, ob das Netzteil richtig an
Steckdose und 3D-Stift angeschlossen ist. Falls die Anzeige auch bei
korrektem Anschluss nicht aufleuchtet, wenden Sie sich bitte an den
Kundendienst.
◎ Zuführungspfad verstopft
Führungsrohr reinigen
1
Wenn der Stift nicht normal extrudieren kann, entladen Sie bitte zunächst
das Filament, entfernen Sie dann die rückseitige Abdeckung (indem Sie
sie nach hinten abschieben), entfernen Sie das Führungsrohr, befreien Sie
es von allen Filamentresten im Inneren und bringen Sie es wieder an.
-1-
