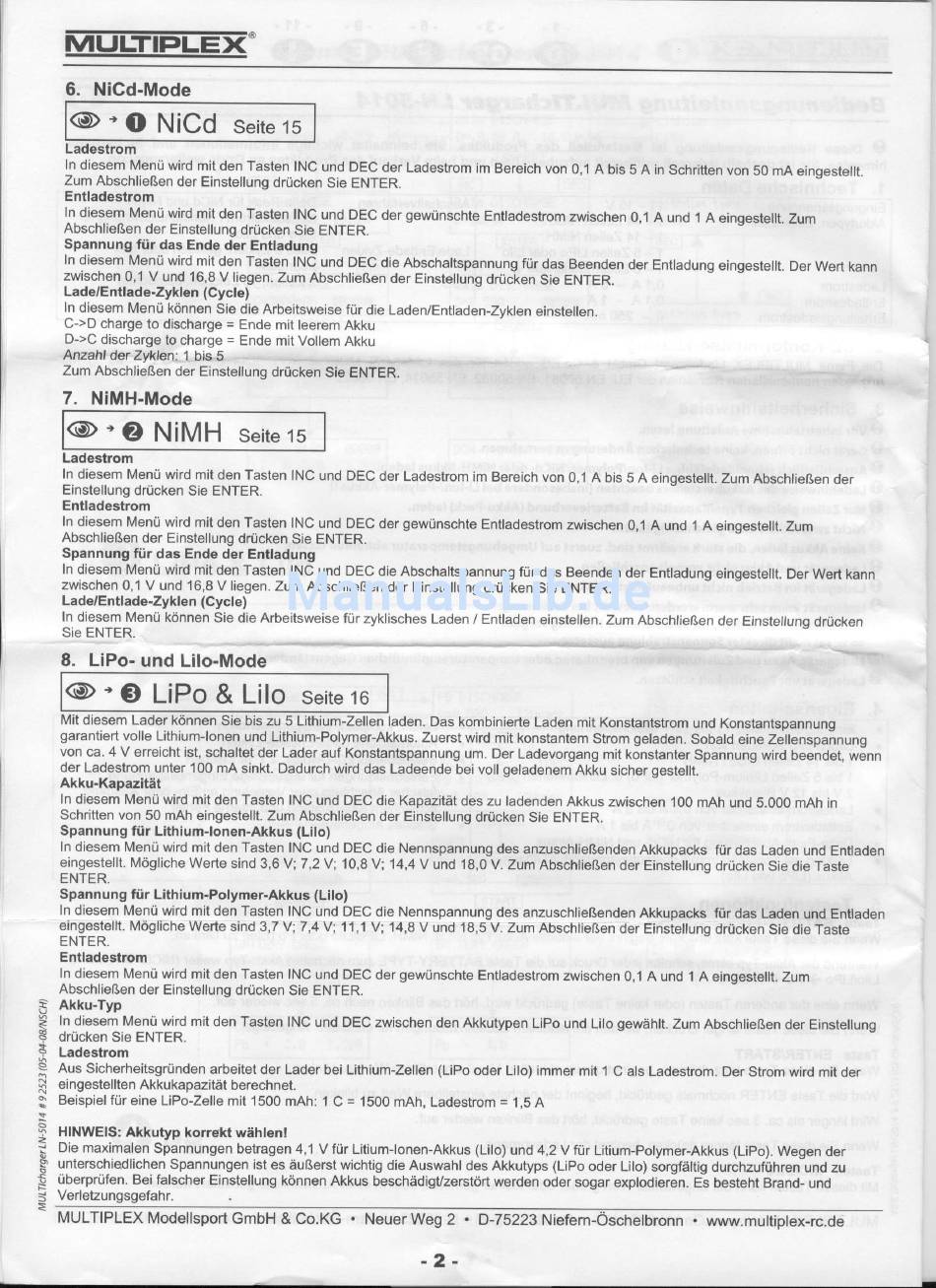

6. NiCd-Mode
ln diesem Menü wird mit den Tasten INC und DEC der Ladestrom im Bereich von 0,1 A bis 5 A in Schritten von 50 mA eingestellt.
Zum Abschließen der Einstellung drücken Sie ENTER.
Entladestrom
ln diesem Menü wird mit den Tasten INC und DEC der gewünschte Entladestrom zwischen 0,1 A und 1 A eingestellt. Zum
Abschließen der Einstellung drücken Sie ENTER.
Spannung für das Ende der Entladung
In diesem lvlenü wird mit den Tasten INC und DEC die Abschaltspannung für das Beenden der Enfladung eingestellt. Der Wert
kann
zwischenO,l V und 16,8 V liegen. Zum Abschließen der Einstellung drücken Sle ENTER.
Lade/Entlade-Zyklen (Cycle)
In diesem Menü können Sie die Arbeitsweise für die Laden/Enfladen-Zyklen
einstellen.
C->D charge to discharge = Ende mit leerem Akku
D->C discharge to charge = Ende mit Vollem Akku
Anzahl der Zyklen: 1 bis 5
Zum Abschließen der Einstellung drücken Sie ENTER.
7. NiMH-Mode
< E ' e
N | M H S e i t e 1 5
Ladestrom
In diesem lvenü wird mit den Tasten lNc und DEC der Ladestrom im Bereich von 0,1 A bis 5 A eingestellt. Zum Abschließen der
Einstellung drücken Sie ENTER.
Entladestrom
In diesem Menü wird mit den Tasten INC und DEC der gewünschte Entladestrom zwischen 0,1 A und 1 A einqestellt. Zum
Abschließen der Einstellung drücken Sie ENTER.
Spannung für das Ende der Entladung
ln diesem Menü wird mit den Tasten INC und DEC die Abschaltspannung für das Beenden der Enfladung eingestellt. Der Wert kann
zwischen 0,1 V und 16,8 V liegen. Zum Abschließen der Einstellung drücken Sie ENTER.
Lade/Entlade-Zyklen (Cycle)
In diesem Menü können Sie die Arbeitsweise für zyklisches Laden / Entladen einstellen. Zum Abschließen der Einstefluno drücken
Sie ENTER.
Mit diesem Lader können Sie bis zu 5 Lithium-Zellen laden. Das kombinierte Laden mit Konstantstrom und Konstantspannung
garantiert volle Lithium-lonen und Lithium-Polymer-Akkus.
Zuerst wird mit konstantem Strom geladen. Sobald eine Zellenspannung
von ca. 4 V erreicht ist, schaltet der Lader auf Konstantspannung um. Der Ladevorgang mit konstanter Spannung wird beendet, wÄnn
der Ladestrom unter 100 mA sinkt. Dadurch wird das Ladeende bei voll geladenem Akku sicher gestellt.
Akku-Kapazität
In diesem Menü wird mit den Tasten INC und DEC die Kapazität des zu ladenden Akkus zwischen 100 mAh und 5.OOO mAh in
Schritten von 50 mAh eingestellt. Zum Abschließen der Einstellung drücken Sie ENTER.
Spannung für Lithium-lonen-Akkus (Lilo)
In diesem lvlenü wird mit den Tasten lNc und DEC die Nennspannung des anzuschließenden Akkupacks für das Laden und Enfladen
eingestellt. l\.4ögliche
Werte sind 3,6 V:7 ,2 V; 10,8 V; 14,4 V und 18,0 V. Zum Abschließen der Einstettunq drücken Sie die Taste
ENTER.
Spannung für Lithium-Polymer-Akkus (Lilo)
ln diesem Menü wird mit den Tasten INC und DEC die Nennspannung des anzuschließenden Akkupacks für das Laden und Enfladen
eingestellt. lvlögliche Werte sin d 3,7 Vi 7 ,4 Vi 1 1,1 V; 14,8 V und 18,5 V. Zum Abschließen der Einstellung drücken Sie die Taste
ENTER.
Entladestrom
In diesem Menü wird mit den Tasten INC und DEC der gewünschte Entladestrom zwischen 0,1 A und 1 A eingestellt. Zum
Abschließen der Einstellung drücken Sie ENTER.
Akku-Typ
In diesem Menü wird mit den Tasten INC und DEC zwischen den Akkutypen LiPo und Lilo gewählt. Zum Abschließen der Einstellung
drücken Sie ENTER.
Ladestrom
Aus Sicherheitsgründen arbeitet der Lader bei Lithium-zellen (LiPo oder Lilo) immer mit 1 C als Ladestrom. Der Strom wird mit der
eingestellten Akkukapazität berechnet.
Beispiel für eine LiPo-Zelle mit 1500 mAh: I C = 1500 mAh, Ladestrom = 1,S A
HINWEIS: Akkutyp korr€kt wählen!
Die maximalen Spannungen betragen 4,1 V für Litium-lonen-Akkus (Lilo) und 4,2 V für Litium-Polymer-Akkus
(LiPo). Wegen der
unterschiedlichen Spannungen ist es äußerst wichtig die Auswahl des Akkutyps (LiPo oder Lilo) sorgfältig durchzuführen und zu
überprüfen. Bei falscher Einstellung können Akkus beschädigvzerstört werden oder sogar explodieren. Es besteht Brand- und
Verletzungsgefahr.
Neuer Weg 2
8. LiPo- und Lilo-Mode
MULTIPLEX ModeIIsDort
GmbH & Co.KG
- 2 -
D-75223
n . www.multiplex-rc.de
