• When using the optional stay
• Beim Verwenden der Anker-Option
• Lors de l'utilisation du hauban en option
• Wanneer u de steun gebruikt (facultatief)
Washer
Unterlegscheibe
Rondelle
Sluitring
Dashboard
Armaturenbrett
Tableau de bord
Dashboard

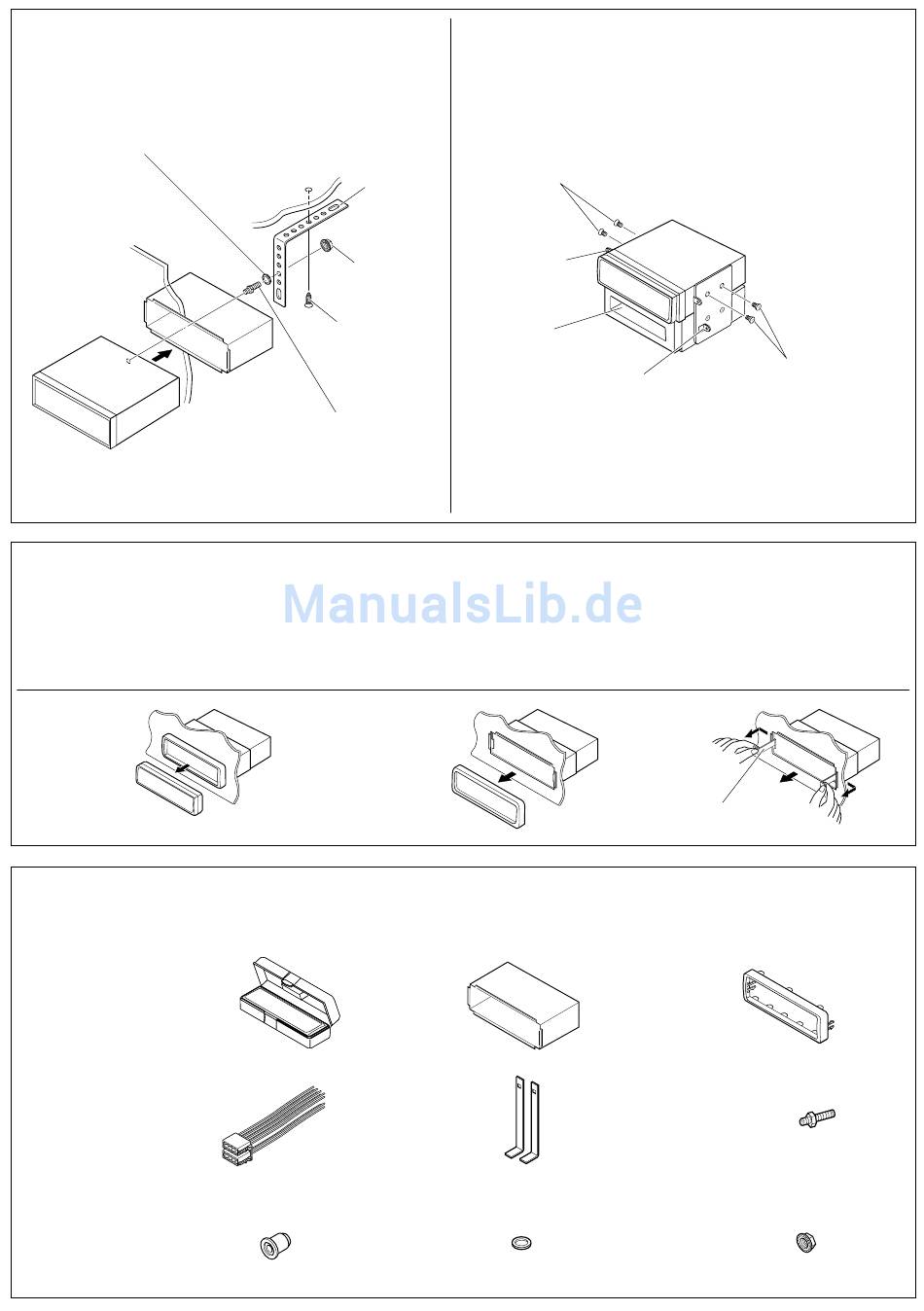

Removing the unit
• Before removing the unit, release the rear section.
1
Remove the control panel.
2
Remove the trim plate.
3
Insert the 2 handles into the slots, as shown.
Then, while gently pulling the handles away from
each other, slide out the unit. (Be sure to keep
the handles after installing it.)
1
Control panel
Schalttafel
Panneau de commande
Bedieningspaneel
Parts list for installation and
connection
The following parts are provided with this unit.
After checking them, please set them correctly.
Hard case/Control panel
Etui/Schalttafel
Etui de transport/Panneau de commande
Behuizing/Bedieningspaneel
Power cord
Stromkable
Cordon d'alimentation
Stroomkabel
Rubber cushion
Gummipuffer
Amortisseur en caoutchouc
Rubberdop
Stay (option)
Anker (Option)
Fire wall
Hauban (en option)
Feuerwand
Steun (facultatief)
Cloison
Brandscherm
Lock nut
Sicherungsmutter
Ecrou d'arrêt
Contra-moer
Screw (option)
Schraube (Option)
Vis (en option)
Schroef (facultatief)
Sleeve
Halterung
Manchon
Huis
Mounting bolt
Befestigungsschraube
Boulon de montage
Bevestigingsbout
Ausbau des Geräts
• Vor dem Ausbau des Geräts den hinteren Teil
freigeben.
1
Die Schalttafel abnehmen.
2
Den Frontrahmen herausnehmen.
3
Die 2 Griffe in die Schlitze wie gezeigt stecken.
Dann die Griffe behutsam auseinander ziehen und
das Gerät herausziehen. (Die Griffe nach dem
Einbau auf jeden Fall aufbewahren.)
2
Trim plate
Frontrahmen
Plaque d'assemblage
Sierplaat
Teileliste für den Einbau und
Anschluß
Die folgenden Teile werden zusammen mit diesem
Gerät geliefert.
Nach ihrer Überprüfung, die Teile richtig einsetzen.
Sleeve
Halterung
Manchon
Huis
Handles
Griffe
Poignées
Hendels
Washer (ø5)
Unterlegscheibe (ø5)
Rondelle (ø5)
Sluitring (ø5)
• When installing the unit without using the sleeve
• Beim Einbau des Geräts ohne Halterung
• Lors de l'installation de l'appareil scans utiliser de manchon
• Wanneer u het apparaat zonder huis installeert
In a Toyota for example, first remove the car radio and install the unit in its place.
Zum Beispiel in einem Toyota zuerst das Autoradio ausbauen und dann das Gerät an seinem Platz einbauen.
Par exemple dans une Toyota, retirer d'abord l'autoradio et installer l'appareil à la place.
Voorbeeld: Bij een Toyota moet u eerst de autoradio verwijderen en daarna het apparaat installeren.
Flat type screws (M5 x 6 mm)*
Senkkopfschrauben (M5 x 6 mm)*
Vis à tête plate (M5 x 6 mm)*
Platkopschroeven (M5 x 6 mm)*
Bracket*
Konsole*
Support*
Console*
Pocket
Taschen
Poche
Zak
Bracket*
Konsole*
Support*
Console*
Note: When installing the unit on the mounting bracket, make sure to use the 6 mm-long screws. If longer screws
are used, they could damage the unit.
Hinweis: Beim Anbringen des Gerät an der Konsole sicherstellen, daß 6 mm lange Schrauben verwendet
werden. Werden längere Schrauben verwendet, können sie das Gerät beschädigen.
Remarque: Lors de l'installation de l'appareil sur le support de montage, s'assurer d'utiliser des vis d'une
longueur de 6 mm. Si des vis plus longues sont utilisées, elles peuvent endommager l'appareil.
Opmerking: Wanneer u het apparaat aan de bevestigingsklem vastmaakt, moet u de 6 mm lange schroeven gebruiken. Als
u langere schroeven gebruikt, kan het apparaat worden beschadigd.
Retrait de l'appareil
• Avant de retirer l'appareil, libérer la section arrière.
1
Retirer le panneau de commande.
2
Retirer la plaque d'assemblage.
3
Introduire les 2 poignées dans les fentes, comme
montré. Puis, tout en tirant doucement les
poignées écartées, faire glisser l'appareil pour le
sortir. (S'assurer de conserver les poignées
après l'installation de l'appareil.)
Liste des pièces pour l'installation et
raccordement
Les pièces suivantes sont fournies avec cet appareil.
Après vérification, veuillez les placer correctement.
Mounting bolt (M5 x 20 mm)
Befestigungsschraube (M5 x 20 mm)
Boulon de montage (M5 x 20 mm)
Bevestigingsbout (M5 x 20 mm)
2
* Not included with this unit.
* Nicht Teil dieses Geräts.
* Non fourni avec cet appareil.
* Niet meegeleverd.
Flat type screws (M5 x 6 mm)*
Senkkopfschrauben (M5 x 6 mm)*
Vis à tête plate (M5 x 6 mm)*
Platkopschroeven (M5 x 6 mm)*
Verwijderen van het apparaat
• Voordat u het apparaat verwijdert, moet u het achtergedeelte
losmaken.
1
Verwijder het bedieningspaneel.
2
Verwijder de sierplaat.
3
Plaats de 2 hendels, zoals afgebeeld, in de sleuven.
Daarna duwt u de hendels zachtjes uit elkaar en kunt u
het apparaat naar buiten schuiven. (Bewaar de
hendels nadat u het apparaat hebt
geïnstalleerd!)
3
Handle
Griff
Poignée
Hendel
Lijst van onderdelen die u bij
installatie en aansluiting nodig hebt
De volgende onderdelen worden bij het apparaat geleverd.
Installeer ze op de juiste wijze, nadat u ze hebt
gecontroleerd.
Trim plate
Frontrahmen
Plaque d'assemblage
Sierplaat
Lock nut (M5)
Sicherungsmutter (M5)
Ecrou d'arrêt (M5)
Contra-moer (M5)
