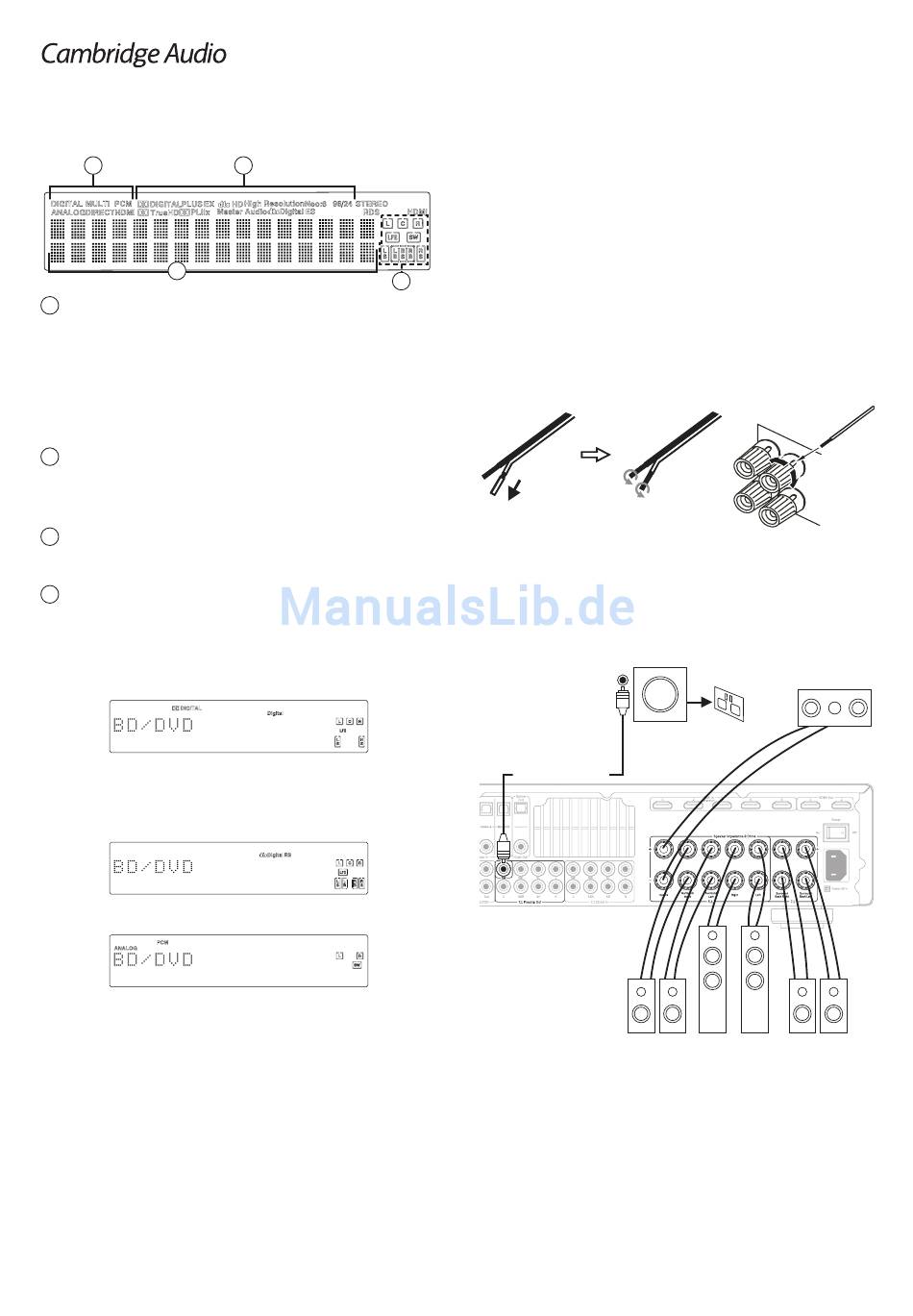

Display auf der Vorderseite
1
3
Modus-Symbole
1
Direct-Anzeige – Leuchtet, wenn sich der 551R V2 im Direct-Modus befindet:
Analog-Stereo Direct oder 7.1 Direct.
HDMI – Zeigt an, dass der aktuelle Eingangstyp der Audioquelle HDMI ist.
Multi – Zeigt an, dass der 551R V2 ein Mehrraumkanal-PCM-Signal über HDMI
empfängt.
Digital/Analog-Anzeigen – Zeigt an, ob der aktuelle Eingangstyp der Audioquelle
„Digital" (SPDlF/Toslink) oder „Analog" ist.
Dekodierungsmodus-Anzeigen (PCM, Dolby Digital,
2
DTS usw.)
Zeigt den aktuellen Dekodierungsmodus, Dolby Digital, DTS usw. an. Zusammen
mit den Anzeigen des Ausgangskanals geben diese Anzeigen detailliert über den
aktuellen Verarbeitungsmodus Auskunft.
3
Hauptinformationsdisplay
Zeigt die aktuell ausgewählte Quelle sowie den Surround-Modus und im
Radiomodus den Sendernamen/Frequenz usw. an.
4
Ausgangskanal-Anzeigen
Zeigt abhängig vom Dekodierungsmodus und abhängig vom Quellmaterial die
derzeit aktiven Kanäle an. Leuchtende Symbole zeigen die im Quellmaterial
aktiven Kanäle an. Symbole mit Umrahmung zeigen die Kanäle an, die über den
551R V2 wiedergegeben werden.
Display-Beispiele
Zeigt an, dass eine 5.1 Dolby Digital-Quelle als 5.0-Signal wiedergegeben wird
(Subwoofer ist deaktiviert). Das leuchtende LFE zeigt an, dass im Quellmaterial
ein LFE-Kanal vorhanden ist. Wenn dieses Symbol keine Umrandung hat, zeigt
es damit an, dass der LFE-Kanal nicht an den Subwoofer geleitet wird, sondern
stattdessen in den vorderen linken und rechten Lautsprecher gemischt wird.
Zeigt eine 7.1-Wiedergabe von DTS ES-Material an.
Zeigt eine 2.1-Ausgabe an, die von analogem Eingangsmaterial digital erstellt
wurde.
8
2
4
Lautsprecheranschlüsse
Um eine Beschädigung der Lautsprecher durch eine plötzliche Pegelspitze
zu vermeiden, sollten Sie das Gerät vor dem Anschließen der Lautsprecher
ausschalten. Überprüfen Sie die Impedanz Ihrer Lautsprecher. Es werden
Lautsprecher mit einer Impedanz von 8 Ohm (je Lautsprecher) empfohlen.
Die farbig markierten Lautsprecheranschlussklemmen sind positiv (+) und die
schwarzen Lautsprecheranschlussklemmen sind negativ (-). Achten Sie darauf,
dass beim Anschluss der Lautsprecher die korrekte Polarität eingehalten wird.
Ansonsten ist der Sound schwach und rauschig mit geringer Basswiedergabe.
Um die Lautsprecher für das Anschließen an das Gerät vorzubereiten, entfernen
Sie ca. 10 mm oder weniger der äußeren Isolierung des Lautsprecherkabels,
(jedoch nicht mehr, da es sonst zu einem Kurzschluss kommen kann). Verdrillen
Sie die Enden des Kabels, so dass keine losen Enden übrig bleiben. Lösen Sie das
Rädchen der Lautsprecheranschlussklemme, führen Sie das Lautsprecherkabel
ein, drehen Sie das Rädchen wieder fest und befestigen Sie das Kabel.
Hinweis: Alle Anschlüsse werden mit Lautsprecherkabeln hergestellt, mit
Ausnahme eines aktiven Subwoofers, der über ein standardmäßiges RCA-
Phonokabel angeschlossen wird.
Wir empfehlen Bananenstecker (4 mm), die an die Lautsprecherkabel
angeschlossen sind und direkt in die Lautsprecherklemmen gesteckt werden
können.
Weitere Informationen zur 5.1- und 7.1-Einrichtung von Lautsprechern finden Sie
in dieser Bedienungsanleitung im Kapitel „Lautsprecherkonfiguration".
Aktiver Subwoofer
Phono/RCA-Kabel
Surround-
Lautsprecher
Mittellautsprecher
Vordere
Hintere
Lautsprecher
Surround-
Lautsprecher
