Benutzerhandbuch • Manuel de l'utilisateur
F1DN102B – Secure 2-Port DVI-I KVM-Switch mit Audio
F1DN102C – Secure 2-Port DVI-I KVM-Switch mit Audio Plus

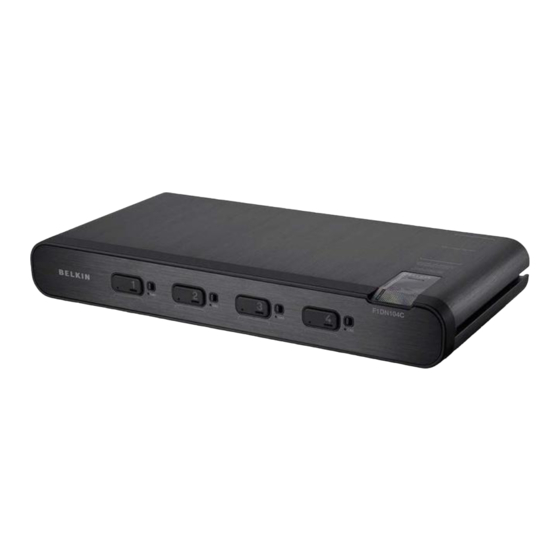

F1DN104B – Secure 4-Port DVI-I KVM-Switch mit Audio
F1DN104C – Secure 4-Port DVI-I KVM-Switch mit Audio Plus
8820-01071 Rev. A00
Secure DVI-I KVM-Switch mit Audio
Switch KVM sécurisé DVI-I avec audio
F1DN102B – Switch KVM sécurisé double port DVI-I 2 ports avec audio
F1DN102C – Switch KVM sécurisé double port DVI-I 2 ports avec audio plus
F1DN104B – Switch KVM sécurisé double port DVI-I 4 ports avec audio
F1DN104C – Switch KVM sécurisé double port DVI-I 4 ports avec audio plus
Inhaltsverzeichnis
Verwandte Anleitungen für Belkin F1DN104B
Inhaltszusammenfassung für Belkin F1DN104B
- Seite 1 F1DN102C – Switch KVM sécurisé double port DVI-I 2 ports avec audio plus F1DN104B – Secure 4-Port DVI-I KVM-Switch mit Audio F1DN104B – Switch KVM sécurisé double port DVI-I 4 ports avec audio F1DN104C – Secure 4-Port DVI-I KVM-Switch mit Audio Plus F1DN104C –...
-
Seite 2: Inhaltsverzeichnis
InhalTSVerzeIChnIS Kapitel Kapitel inhaltsverzeichnis inhaltsverzeichnis einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . bedienung des KVM-Switches . -
Seite 3: Einleitung
Verpackungsinhalt Wir freuen uns, dass Sie sich für den Secure DVI-I KVM-Switch von Belkin entschieden haben. Dieser KVM-Switch wurde für den Einsatz in sicheren Geheimdienst- und Verteidigungseinrichtungen entwickelt. Der Switch ermöglicht eine sichere, zentrale Steuerung, • Belkin Secure DVI-I KVM-Switch was eine unbeabsichtigte Datenübertragung zwischen Computern... -
Seite 4: Übersicht
Unidirektionale Datenwege Optische Isolatoren schirmen die USB-Datenwege voneinander ab und verhindern so Datenlecks. Der Secure DVI-I KVM-Switch von Belkin ist der modernste und sicherste KVM-Switch, der derzeit auf dem Markt erhältlich einteiliges Gehäuse aus massivem aluminium ist. Nachfolgend finden Sie eine Aufstellung aller in den Switch integrierten Sicherheitsmerkmale. - Seite 5 ÜberSIChT Kapitel inhaltsverzeichnis Sichere bilddaten Die geschützte DDC/EDID-Emulation verhindert Schwachstellen in der Software, die zu Datenlecks führen können, während gleichzeitig die Kompatibilität mit dem Konsolenmonitor gewährleistet wird. erkennung von USb-Geräten Speicher- und andere unsichere USB-Geräte werden beim Anschluss an den Switch abgewiesen. Es werden nur Maus- und Tastaturdaten durchgelassen.
-
Seite 6: Weitere Merkmale
Die mitgelieferten Farbchips lassen sich in die einzelnen Direktwahltasten einsetzen. Vorhandenen Netzwerken kann eine Farbe Der Belkin Secure DVI-I KVM-Switch wurde speziell mit Blick auf zugeordnet werden, um die Erkennung der Ports zu erleichtern und die Benutzer in heutigen IT-Umgebungen entwickelt. Nachfolgend Fehler beim Umschalten zu vermeiden. -
Seite 7: Erforderliches Zubehör
Kabelsatz benötigt. Belkin Dual DVI-D/USB-KVM-Kabelsätze mit Audio: F1D9012b06 – 1,8 m F1D9012b10 – 3 m F1D9012b15 – 4,6 m Belkin CAC-USB-A/B-Kabel (nur für die Modelle F1DN102C und Belkin DVI-A/HD15/USB-KVM-Kabelsätze mit Audio (unterstützen nur F1DN104C) analoge Bildübertragung): F1D9013b06 – 1,8 m... -
Seite 8: Systemvoraussetzungen
ÜberSIChT Kapitel inhaltsverzeichnis Tastaturen Systemvoraussetzungen • USB-kompatibel (kein Composite-Anschluss) • (oder) PS/2-kompatibel betriebssysteme Der Switch ist unter anderem mit Computern mit folgenden Mäuse Betriebssystemen kompatibel: • USB-kompatibel (kein Composite-Anschluss) • Windows 2000 ® • (oder) PS/2-kompatibel • Windows XP (Home/Professional) bildschirme •... -
Seite 9: Funktionsübersicht, Vorderseite
ÜberSIChT Kapitel inhaltsverzeichnis Funktionsübersicht, Vorderseite Sicherheitssiegel Direktwahltaste leD-anzeige wIChTIGer hInweIS: Wenn das Sicherheitssiegel aus irgendeinem Grund fehlt, beschädigt zu sein scheint oder anders CaC-aktivierungsschalter (nur leiste für Farbchip aussieht als im für die Modelle F1Dn102C und namensschild hier abgebildeten F1Dn104C) Beispiel, kontaktieren Sie bitte Belkins... -
Seite 10: Funktionsübersicht, Rückseite
ÜberSIChT Kapitel inhaltsverzeichnis Funktionsübersicht, rückseite DVI-, USb-, audio- und CaC- CaC-USb-anschluss Computer anschlüsse Computer (nur für die Modelle F1Dn102C und USb-Mausanschluss USb-Tastaturanschluss F1Dn104) Konsole Konsole Diagnose-leDs für die PS/2-anschlüsse netzteilanschluss Remove color chip bildübertragung Konsole with a standard paperclip Montageschiene Montageschiene USb-CaC-leser-anschluss bildschirmanschluss... -
Seite 11: Technische Daten
Anzahl unterstützter Benutzer: CPU-Bildschirmanschlüsse: DVI-Dual-Link-Buchse Anzahl unterstützter Computer: 2 (F1DN102B, F1DN102C), Direktwahltasten: 2 und 4, jeweils für 2- 4 (F1DN104B, F1DN104C) und 4-Port-Modelle Unterstützte Bildschirme: 2 digitale Single-Link- und Dual- LED-Anzeigen: 2 und 4, jeweils für 2- Link-DVI-D-Monitore; analoge VGA-... - Seite 12 (F1DN102B) 31,75 (B) x 16,26 (T) x 4,32 (H) cm (F1DN102C) 31,75 (B) x 16,26 (T) x 4,32 (H) cm (F1DN104B) 31,75 (B) x 16,26 (T) x 4,32 (H) cm (F1DN104C) 31,75 (B) x 16,26 (T) x 4,32 (H) cm...
-
Seite 13: Installation
Der Switch kann wahlweise auf der Tischfläche aufgestellt oder an achtung: Vor dem Anschluss von Geräten an den Switch oder die der Unterseite montiert werden. Ein optionaler Montagesatz (Belkin- Computer muss sichergestellt werden, dass alle Computer und Geräte Artikelnummer F1D006) kann bei Bedarf benutzt werden. - Seite 14 Schalten Sie alle angeschlossenen Computer ein und überprüfen Sie die Funktionstüchtigkeit der Monitore und Peripheriegeräte. Alle 3 .2 Schließen Sie die Computer mit Hilfe des Belkin DVI/USB-KVM- Computer können gleichzeitig eingeschaltet werden. Kabelsatzes an einen Anschluss auf der Rückseite des KVM- Switches an.
-
Seite 15: Einsetzen Der Farbchips
InSTallaTIon InSTallaTIon Kapitel Kapitel inhaltsverzeichnis inhaltsverzeichnis einsetzen der Farbchips namensschilder für die Ports Die Direktwahltasten des KVM-Switches lassen sich zur leichteren Die mitgelieferten Netzwerknamensschilder können unterhalb der Identifizierung farbig kennzeichnen. Nachfolgend finden Sie eine Direktwahltasten angebracht werden, um die Erkennung der Ports zu Einbauanleitung. -
Seite 16: Bedienung Des Kvm-Switches
beDIenUnG DeS KVM-SwITCheS Kapitel inhaltsverzeichnis bedienung auswahl eines Computers mit Direktwahlschalter Sie haben die Konsole und die Computer an den Switch angeschlossen. Damit ist das Gerät betriebsbereit. Sie können den Computer, den Sie bedienen möchten, auswählen, indem Sie auf die entsprechende Direktwahltaste auf der Vorderseite des Switches drücken. -
Seite 17: Konfiguration Und Installation Der Common Access Card (Cac)
KonFIGUraTIon UnD InSTallaTIon Der CoMMon aCCeSS CarD (CaC) Kapitel inhaltsverzeichnis Konfiguration und bedienung der Common access Schritt 1: Installation Card (CaC) 1 . 1 Verbinden Sie ein Ende des mitgelieferten USB-Kabels mit dem (nur für die Modelle F1Dn102C und F1Dn104C) Computer, für den eine Common Access Card erforderlich ist, und das andere Ende mit dem CAC-Anschluss des entsprechenden Computers am KVM-Switch. -
Seite 18: Häufig Gestellte Fragen
Switch ein netzteil benötigt? Wenden Sie sich sofort telefonisch an den technischen Support von Ja, für den Switch ist ein Netzteil (Minimum: 12 Volt DC; 1,5 A) Belkin: (800) 282-2355. Möglicherweise wurden die Schaltungen des erforderlich; ansonsten funktioniert er nicht einwandfrei. KVM-Switches manipuliert. -
Seite 19: Fehlerbehebung
FehlerbehebUnG Kapitel inhaltsverzeichnis allgemein • Überprüfen Sie, ob die verwendete Grafikkarte die Auflösung und Aktualisierungsrate unterstützt, die auf Ihrem Computer eingestellt wurde. Mein Computer fährt nicht hoch, wenn er an den Switch angeschlossen ist, funktioniert aber einwandfrei, wenn • Schließen Sie den Bildschirm direkt an den Computer an und ich Tastatur, bildschirm und Maus direkt an den Computer überprüfen Sie, ob das Problem weiterhin auftritt. - Seite 20 FehlerbehebUnG Kapitel inhaltsverzeichnis Tastatur Die anzeigeleuchten für Feststelltaste, nUM-Taste und rollentaste auf meiner Tastatur funktionieren nicht, wenn ich sie an den KVM-Switch anschließe . Der Computer erkennt meine Tastatur nicht bzw . meine Tastatur Dies ist völlig normal. Die Sperrtasten sind voll funktionsfähig. funktioniert nicht, wenn ich auf einen anderen Computer Aus Gründen der Sicherheit des KVM-Switches und aufgrund des umschalte oder den Computer neu starte .
- Seite 21 FehlerbehebUnG Kapitel inhaltsverzeichnis Maus Der Computer erkennt meine Maus nicht bzw . meine Maus funktioniert nicht, wenn ich auf einen anderen Computer umschalte oder den Computer neu starte . • Überprüfen Sie, ob die verwendete Maus ordnungsgemäß an den Switch angeschlossen ist. •...
-
Seite 22: Informationen
Garantie für die Reparatur oder den Ersatz solcher ausgelaufenen Wir, Belkin International, Inc., erklären hiermit in alleiniger Produkte. Wenn Belkin nicht in der Lage ist, das Produkt zu reparieren Verantwortung, dass die Artikel F1DN102B, F1DN102C, F1DN104B und oder zu ersetzen (z. B. weil es sich um ein Auslaufmodell handelt), F1DN104C, auf die sich diese Erklärung bezieht, in Einklang mit der... - Seite 23 Schritten vor: Wenn Ansprüche beglichen werden, behält sich Belkin das Recht vor, Ersatzansprüche an eine bestehende Versicherung des Käufers zu 1 . Schreiben Sie an Belkin International, Inc., 12045 E. Waterfront übertragen. Drive, Playa Vista, CA 90094, USA, Attn: Customer Service oder wenden Sie sich innerhalb von 15 Tagen nach dem Vorfall telefonisch unter (800)-223-5546 an Belkin.
- Seite 24 SCHADEN ODER FOLGESCHÄDEN WIE, ABER NICHT AUSSCHLIESSLICH, ENTGANGENES GESCHÄFT ODER PROFITE, DIE IHNEN DURCH DEN VERKAUF ODER DIE BENUTZUNG VON EINEM BELKIN-PRODUKT ENTGANGEN SIND, AUCH WENN SIE AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN AUFMERKSAM GEMACHT WORDEN SIND. Secure DVI-I KVM-Switch mit audio...
