Störungssuche und -beseitigung
Blinkend
Verkleidung abnehmen (Seite 44), "Reset"
Verkleidung abnehmen (Seite 44)
Differenzdruck messen (Seite 51)
Differenzdruck zwischen
11 kW: Diff. 52/38 Pa
20 kW: Diff. 79/64 Pa
24 kW: Diff. 56/41 Pa
Verbrennungsluft-Abgassystem und
Schläuche zum Differenzdruck-
schalter prüfen und Störungen

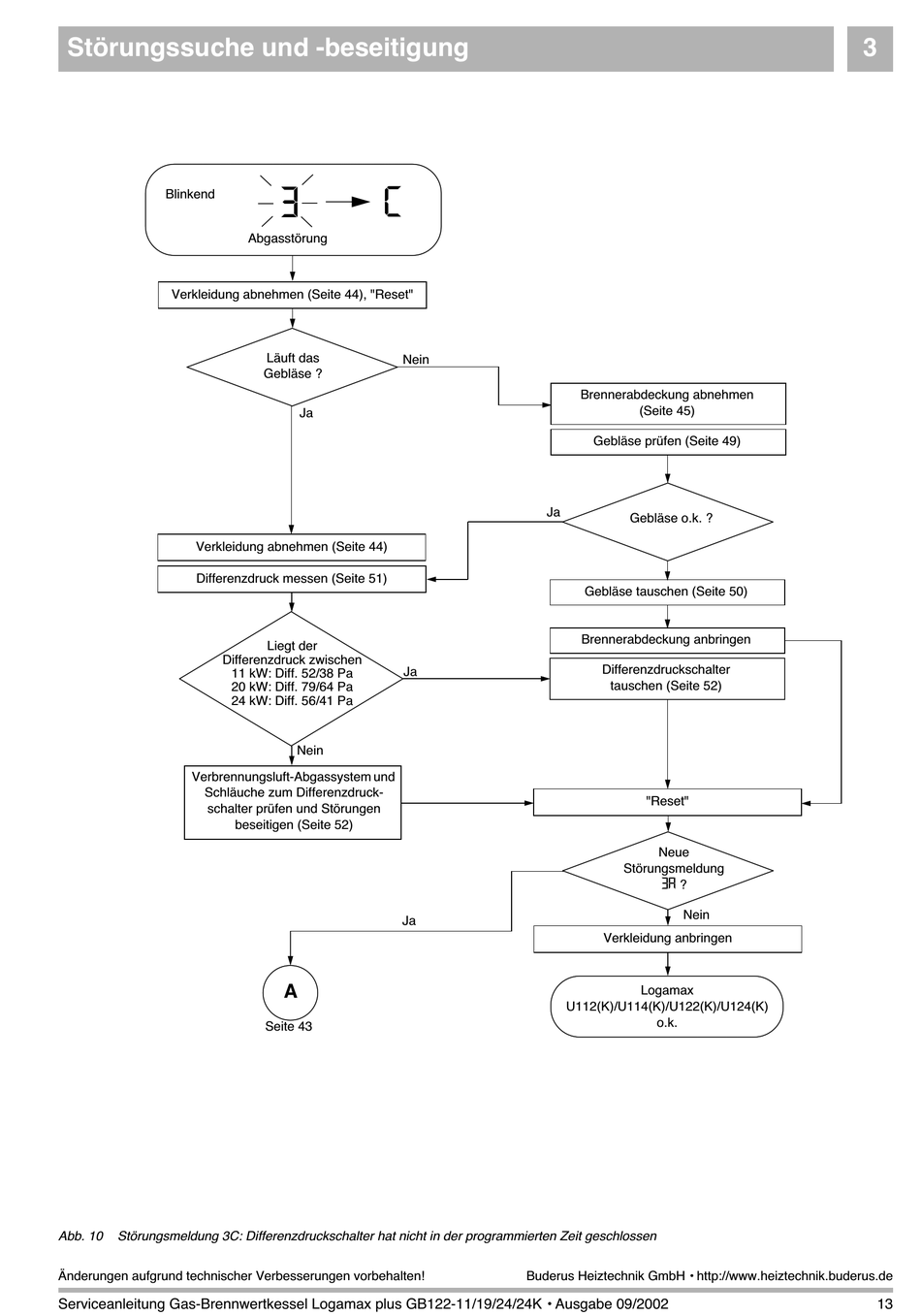

Abb. 10 Störungsmeldung 3C: Differenzdruckschalter hat nicht in der programmierten Zeit geschlossen
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002
C
3
Abgasstörung
Läuft das
Nein
Gebläse ?
Ja
Liegt der
Ja
Nein
beseitigen (Seite 52)
Ja
A
Seite 43
Brennerabdeckung abnehmen
(Seite 45)
Gebläse prüfen (Seite 49)
Ja
Gebläse o.k. ?
Gebläse tauschen (Seite 50)
Brennerabdeckung anbringen
Differenzdruckschalter
tauschen (Seite 52)
"Reset"
Neue
Störungsmeldung
3A
?
Nein
Verkleidung anbringen
Logamax
U112(K)/U114(K)/U122(K)/U124(K)
o.k.
