EASYHOME RVC 5000 Bedienungsanleitung
Verwandte Anleitungen für EASYHOME RVC 5000
Inhaltszusammenfassung für EASYHOME RVC 5000

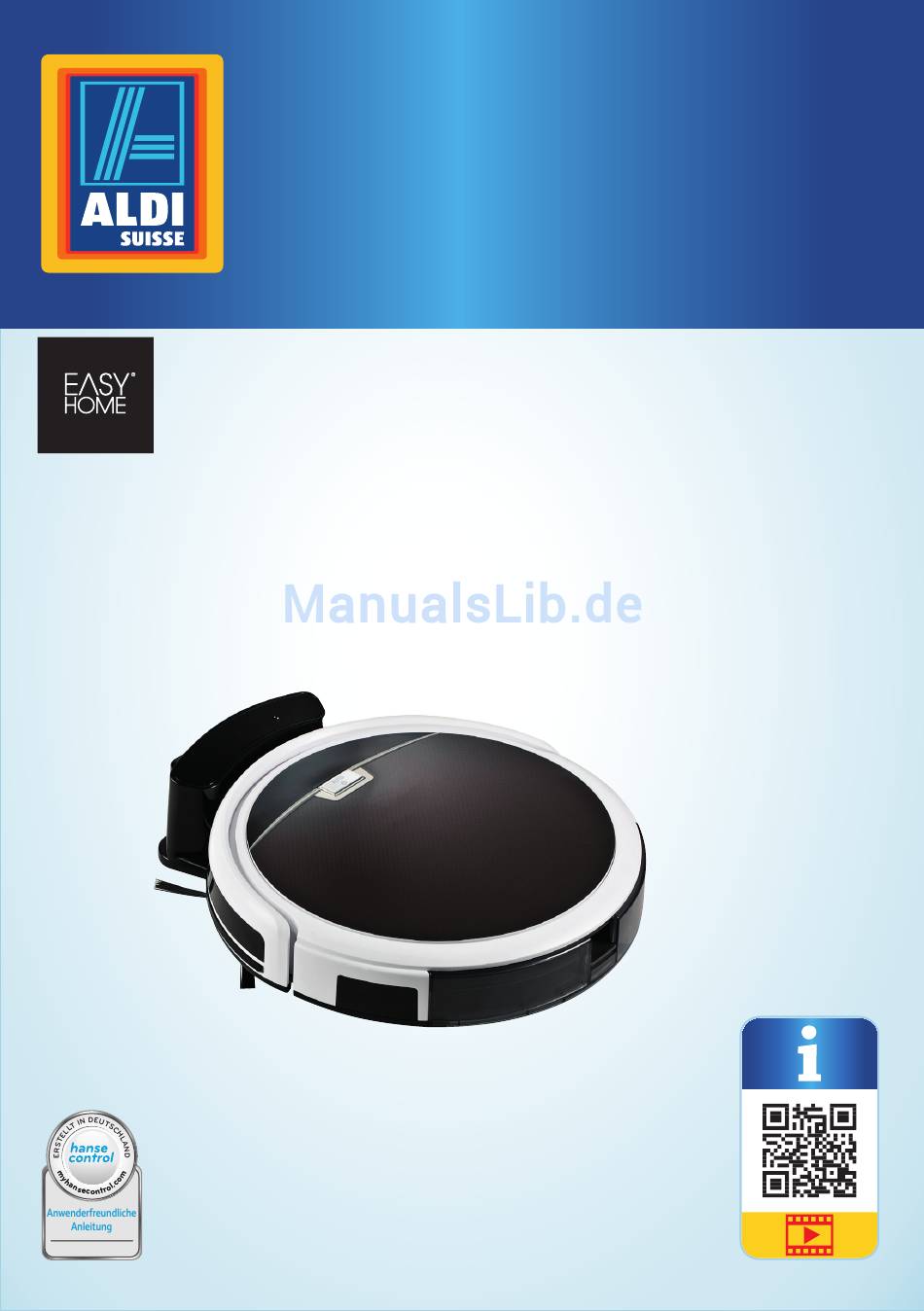

- Seite 1 Bedienungsanleitung Mode d’emploi Istruzioni per l’uso Staubsauger-Roboter Aspirateur Robot | Aspirapolvere Robot Deutsch ..06 Français ..27 Italiano ..51 ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ................4 Verwendung ................5 Lieferumfang/Geräteteile ...........6 Allgemeines ................. 7 Bedienungsanleitung lesen und aufbewahren ....7 Zeichenerklärung ..............7 Sicherheit ................8 Bestimmungsgemäßer Gebrauch ........8 Sicherheitshinweise ..............9 Erstinbetriebnahme ............15 Staubsauger und Lieferumfang prüfen......15 Staubsauger aufladen ............15 Bedienung ................17 Staubsauger ein- und ausschalten ........ -
Seite 5: Verwendung
28 26... -
Seite 6: Lieferumfang/Geräteteile
Lieferumfang/Geräteteile Staubsauger Taste CLOCK Ladestation Taste „Ecke“ ( Netzadapter mit Netzkabel Taste „Home“ ( Fernbedienung Taste „Spot“ ( Ersatzfilter Taste PLAN Ersatzbürste, 2× Taste CLEAN Reinigungsbürste Seitliche Bürste, 2× Ladekontakt (Ladestation), 2× Ladekontakt (Staubsauger), 2× Statuslampe Anti-Fall-Sensor, 3× Anschlussbuchse (Ladestation) Rad, 3×... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Staubsauger-Roboter (im Folgenden nur „Staubsauger“ genannt). Sie enthält wichtige Informa tionen zur Inbetriebnahme und Handhabung. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie den Staubsauger einsetzen. Die Nichtbeachtung dieser Bedie- nungsanleitung kann zu schweren Verletzungen oder zu Schäden am Staubsauger führen. -
Seite 8: Sicherheit
Sicherheit Schutzklasse III Der Netzadapter ist mit einem kurzschlussfesten Sicherheitstrans- formator ausgestattet. Der Netzadapter ist ein Schaltnetzteil. Der Netzadapter hat eine positive Polarität. Akkudaten Die Garantie auf dieses Produkt beträgt 36 Monate (3 Jahre). Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwen- denden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums. -
Seite 9: Sicherheitshinweise
Sicherheit Sicherheitshinweise WARNUNG! Explosionsgefahr! Unsachgemäße Handhabung kann zur Explosion des Akkus führen. − Setzen Sie den Akku nicht übermäßiger Wärme wie z. B. direktem Sonnen licht aus. − Wechseln Sie den Akku nicht aus. − Nehmen Sie den Akku nicht auseinander, schließen Sie ihn nicht kurz und werfen Sie ihn nicht ins Feuer oder Wasser. - Seite 10 Sicherheit Wenden Sie sich dazu an eine Fachwerkstatt. Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftungs- und Garantieansprüche ausgeschlossen. − Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Staub- sauger befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.
- Seite 11 Sicherheit WARNUNG! Gefahren für Kinder und Personen mit verringerten physi- schen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder). − Dieser Staubsauger kann von Kindern ab acht Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des...
- Seite 12 Sicherheit WARNUNG! Gefahren durch Batterien! Unsachgemäßer Umgang mit Batterien kann zu Vergiftungen, Ver- letzungen und Beschädigungen führen. − Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie die Batterien deshalb für Kleinkinder unerreichbar auf. Wenn Sie vermuten, dass eine Batterie verschluckt wurde oder auf andere Weise in den Körper gelangt ist, nehmen Sie sofort medizinische Hilfe in Anspruch.
- Seite 13 Sicherheit VORSICHT! Verletzungsgefahr! Unsachgemäßer Umgang mit dem Staubsauger kann zu Verletzungen führen. − Halten Sie Körperteile und Kleidung sowohl von der Saugöffnung als auch von beweglichen und rotierenden Teilen fern, wenn der Staubsauger eingeschaltet ist. − Benutzen Sie den Staubsauger nicht, wenn Kinder oder Haustiere in der Nähe sind.
- Seite 14 Sicherheit − Sichern Sie freiliegende oder herunterhängende Kabel, um zu verhindern, dass der Staubsauger sie erfasst und die zuge- hörigen Geräte herunterzieht. Sichern Sie ebenso Gardinen, Tischdecken oder Kordeln im Arbeits bereich des Staubsaugers. − Verwenden Sie den Staubsauger nicht auf einer Fläche, von der er herunterfallen kann, z. B.
-
Seite 15: Erstinbetriebnahme
Erstinbetriebnahme Erstinbetriebnahme Staubsauger und Lieferumfang prüfen HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsichtig öffnen, kann der Staubsauger beschädigt werden. − Verwenden Sie beim Auspacken keine spitzen Gegenstände. 1. Nehmen Sie Staubsauger , Ladestation , Fernbedienung Netzadapter aus der Verpackung. 2. Prüfen Sie, ob die Lieferung vollständig ist (siehe Abb. A). 3. -
Seite 16: Staubsauger Mit Ladestation Aufladen
Erstinbetriebnahme Staubsauger mit Ladestation aufladen 1. Platzieren Sie die Ladestation so an einer Wand, dass sie zu jeder Seite einen Freiraum ohne Hindernisse oder Höhenunterschiede von mindestens 1 m und nach vorne einen Freiraum von mindestens 2 m hat. 1> 2. Schließen Sie den Netzadapter an eine Steckdose an. 3. -
Seite 17: Bedienung
Bedienung 3. Stecken Sie den Adapterstecker in die Anschlussbuchse des Staubsaugers (siehe Abb. C). Die Taste AUTO leuchtet orange und pulsiert. Sobald der Staubsauger vollständig aufgeladen ist, leuchtet die Taste AUTO konstant grün. Wenn der Staubsauger bei nicht vollständig aufgeladenem Akku ein- geschaltet, aber nicht an Ladestation oder Netzteil angeschlossen ist, leuchtet die Taste AUTO grün und pulsiert. -
Seite 18: Fernbedienung
Bedienung Fernbedienung Um den Staubsauger ein- und auszuschalten, zu steuern und verschiedene Reinigungsmodi zu programmieren, können Sie die Fernbedienung benutzen (siehe Abb. D). Fernbedienung in Betrieb nehmen 1. Öffnen Sie die Batterieabdeckung auf der Rückseite der Fernbedienung und legen Sie zwei 1,5-V-Batterien vom Typ AAA/LR6 (nicht im Lieferumfang enthalten) in das Batteriefach ein. -
Seite 19: Reinigungszeit Programmieren
Bedienung 4. Stellen Sie die Minuten mit Hilfe der Pfeiltasten ein. Wenn Sie zur Stundenanzeige zurückkehren wollen, drücken Sie die Pfeiltaste . 5. Wenn Sie die Uhrzeit korrekt eingestellt haben, drücken Sie zum Speichern auf die Taste CLOCK. Die Uhrzeit ist eingestellt, und die Uhrzeitanzeige hört auf zu blinken. Reinigungszeit programmieren Sie können den Staubsauger so vorprogrammieren, dass er zu einer gewünschten Zeit zu reinigen beginnt. -
Seite 20: Reinigungsmodi
Bedienung Reinigungsmodi Modus Auto“ „ Sofern kein anderer Reinigungsmodus gewählt wird oder Sie den Staubsauger mit den Pfeiltasten steuern, reinigt der Staubsauger im Modus „Auto“. In diesem Modus reinigt der Staubsauger den Arbeitsbereich automatisch und ändert seinen Fahrtweg gemäß der Bodenbeschaffenheit und der Hindernisse, auf die er stößt. Um diese Funktion zu nutzen, gehen Sie wie folgt vor: auf I. - Seite 21 Bedienung 3. Drücken Sie die Taste „Spot“ , um die Standortreinigung zu starten. Sie können den Modus „Spot“ aktivieren, während sich der Staubsauger in einem anderen Reinigungsmodus befindet. Der Staubsauger reinigt den Ort, an dem er sich gerade befindet, wiederholt und mit einer höheren Saugleistung.
-
Seite 22: Reinigung Und Wartung
Reinigung und Wartung Reinigung und Wartung VORSICHT! Verletzungs- und Beschädigungsgefahr! Unsachgemäße Reinigung kann zu Verletzungen führen und den Staubsauger beschädigen. − Schalten Sie vor jeder Reinigung des Staubsaugers bzw. der Ladestation den Ein-/Ausschalter auf o und ziehen Sie den Netzadapter. HINWEIS! Kurzschlussgefahr! In das Gehäuse eingedrungene Flüssigkeit kann einen Kurzschluss... -
Seite 23: Staubsauger Und Ladestation Reinigen
Reinigung und Wartung Staubsauger und Ladestation reinigen − Wischen Sie den Staubsauger und die Ladestation regelmäßig mit einem trockenen, weichen Tuch ab. Achten Sie dabei besonders darauf, dass die Ladekontakte an der Unterseite des Staubsaugers (siehe Abb. E) und Anti-Fall-Sensoren die Lade kontakte an der Ladestation schmutzfrei bleiben. -
Seite 24: Seitliche Bürsten Austauschen
Aufbewahrung Seitliche Bürsten austauschen Um beschädigte seitliche Bürsten auszutauschen, gehen Sie wie folgt vor: auf den Rücken (siehe Abb. E) und stellen Sie 1. Drehen Sie den Staubsauger auf o. den Ein-/Ausschalter 2. Drehen Sie die Befestigungsschraube der seitlichen Bürste mit einem Kreuzschlitzschraubendreher vollständig heraus. -
Seite 25: Fehlersuche
Sie den Staubsauger mit dem Ein-/Ausschalter aus und wieder ein. − Sollte der Fehler weiterhin bestehen bleiben, wenden Sie sich an die auf der Garantiekarte angegebene Serviceadresse. Technische Daten Modell: RVC 5000 Durchmesser des Staubsaugers: 310 mm Höhe des Staubsaugers: 76 mm... -
Seite 26: Konformitätserklärung
Konformitätserklärung Ladezeit: 4–5 Stunden Geräuschentwicklung: < 65 dB Kapazität des Staubbehälters: 0,45 Liter Schutzart: IP20 Betriebstemperatur: –10 °C bis 50 °C Lagertemperatur: –20 °C bis 60 °C Artikelnummer: 56618 Konformitätserklärung Die EU-Konformitätserklärung kann unter der in der beiliegenden Garantiekarte angeführten Adresse angefordert werden. Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. - Seite 75 Vertrieben durch: | Commercialisé par: | Commercializzato da: KSR GROUP GMBH GEWERBEPARKSTRASSE 11 3500 KREMS AUSTRIA KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA 56618 +41 (71) 6482801 www.ksr-group.com JAHRE GARANTIE Modell/Type/Modello: ANS GARANTIE RVC 5000 11/2016 ANNI GARANZIA...
