2. Zielen Sie mit dem Gerät auf den höchsten Punkt (A) und
drücken Sie die Einschalt-/Messtaste (5) einmal kurz.
Halten Sie das Gerät dabei möglichst ruhig und setzen Sie es
mit den beiden hinteren Kanten des Gerätes plan auf den Un-
tergrund auf. Der Anschlag an den beiden hinteren Kanten
darf sich während der Messungen nicht verändern!
– Die Messung und die Berechnung wird durchgeführt.
– In der oberen Messwertanzeige werden die horizontale
(1. Zeile) und die vertikale Entfernung (2. Zeile) angezeigt.
– Die zu ermittelnde Strecke wird als Ergebnis in der unteren
Messwertanzeige (20) dargestellt.
Ist der Neigungswinkel größer als 45° und wird nicht mehr in der
oberen Messwertanzeige angezeigt, gehen Sie bitte wie folgt vor:
1. Die indirekte Höhenmessung ist aktiv und der Neigungswin-
kel ist nicht mehr im Messbereich, d.h. anstatt einer Zahl
wird ----- in der oberen Messwertanzeige angezeigt.
– Das Symbol
für die indirekte Messung wird im Display
angezeigt.
– Die Hypotenuse blinkt.
2. Aktivieren Sie die Anzeige der Neigung, in dem Sie die Taste
für indirekte Messungen (7) lang drücken.
– Der Neigungungswinkel wird im Display (21) angezeigt.
a
b
25
b
23
1
0
2
3
2
1
1
3
3
2
21
20
3. Zielen Sie mit dem Gerät zunächst auf den höchsten Punkt (A)
und drücken Sie die Einschalt-/Messtaste (5) einmal kurz.
Halten Sie das Gerät dabei möglichst ruhig und setzen Sie es
mit den beiden hinteren Kanten des Gerätes plan auf den Un-
tergrund auf. Der Anschlag an den beiden hinteren Kanten
darf sich während der Messungen nicht verändern!
– Die Länge der Strecke wird in der oberen Messwertanzeige
in der 1. Zeile angezeigt.
4. Richten Sie das Gerät horizontal aus (Punkt (B)) und drücken
Sie die Einschalt-/Messtaste (5) einmal kurz, um die horizon-
tale Entfernung zu messen.
– Der zweite Messwert wird in der zweiten Zeile der oberen
Messwertanzeige dargestellt.
– Die zu ermittelnde Strecke wird als Ergebnis in der unteren
Messwertanzeige (20) dargestellt.
DE
max
00
00
h
fti
m
a
min
00
v
00
fti
m
b
00
00
fti
m
00
00
fti
m
Bedienungsanleitung – Laser Distanzmessgerät BD20

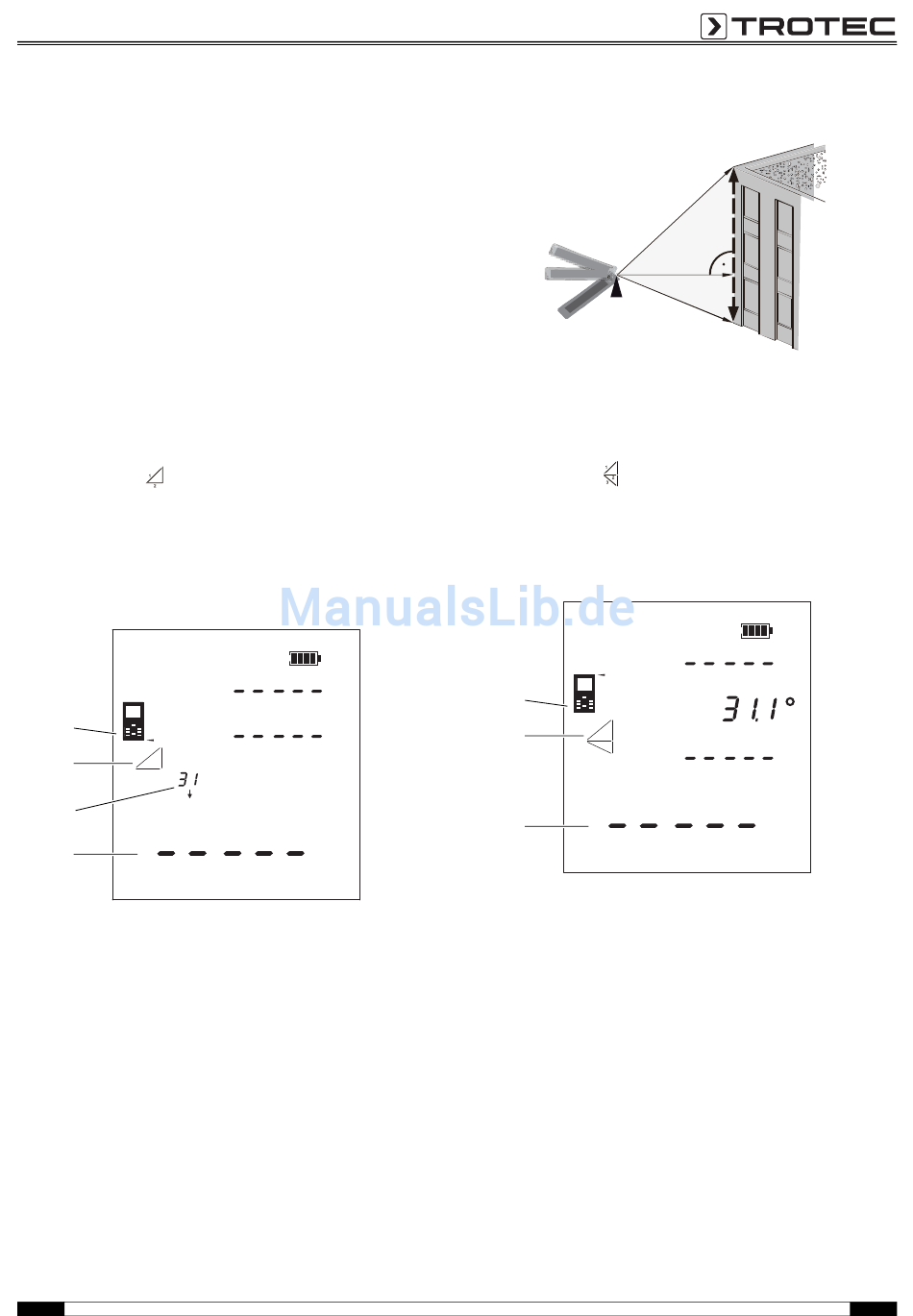

Zweifache indirekte Höhenmessung
Diese Methode eignet sich z.B. für Höhenmessungen.
Die folgende Methode gilt für Neigungswinkel, die in Bezug zur
Horizontalen kleiner als 45° sind:
1. Drücken Sie die Taste für indirekte Messungen (7) zweimal
kurz.
– Das Symbol
für die indirekte Messung erscheint im
Display.
– Der Neigungswinkel wird rechts in der zweiten Zeile der
oberen Messwertanzeige dargestellt (siehe Beispiel 31.1°).
– Der Balken mit der Ziffer 1 (Hypotenuse) blinkt.
a
b
25
b
23
1
0
2
3
2
1
1
3
3
2
20
2. Zielen Sie mit dem Gerät zunächst auf den höchsten
Punkt (C) und drücken Sie die Einschalt-/Messtaste (5) ein-
mal kurz, um eine Messung durchzuführen. Halten Sie das
Gerät dabei möglichst ruhig. Die Ausrichtung des Gerätes
in Bezug auf den Referenzpunkt darf sich während der
Messungen nicht verändern!
– Der erste Messwert wird in der oberen Messwertanzeige
dargestellt.
3. Zielen Sie mit dem Gerät auf den tiefsten Punkt (A) und drüc-
ken Sie die Einschalt-/Messtaste (5) einmal kurz, um eine
Messung durchzuführen.
– Der zweite Messwert wird in der dritten Zeile der oberen
Messwertanzeige dargestellt.
– Der Winkel wird in der zweiten Zeile der oberen
Messwertanzeige dargestellt.
– Die zu ermittelnde Strecke wird als Ergebnis in der unteren
Messwertanzeige (20) dargestellt.
C
B
A
max
00
00
h
fti
m
a
min
00
00
v
fti
m
b
00
00
fti
m
00
00
fti
m
8
