b. Das Leitungsvolumen wird aus Durchmesser und
Länge für Gewinderohre nach DIN 2440 (mittel-
schwer) vom ecom-DP abschnittsweise berechnet
(<F3> (CLR) löscht die Berechnungen):

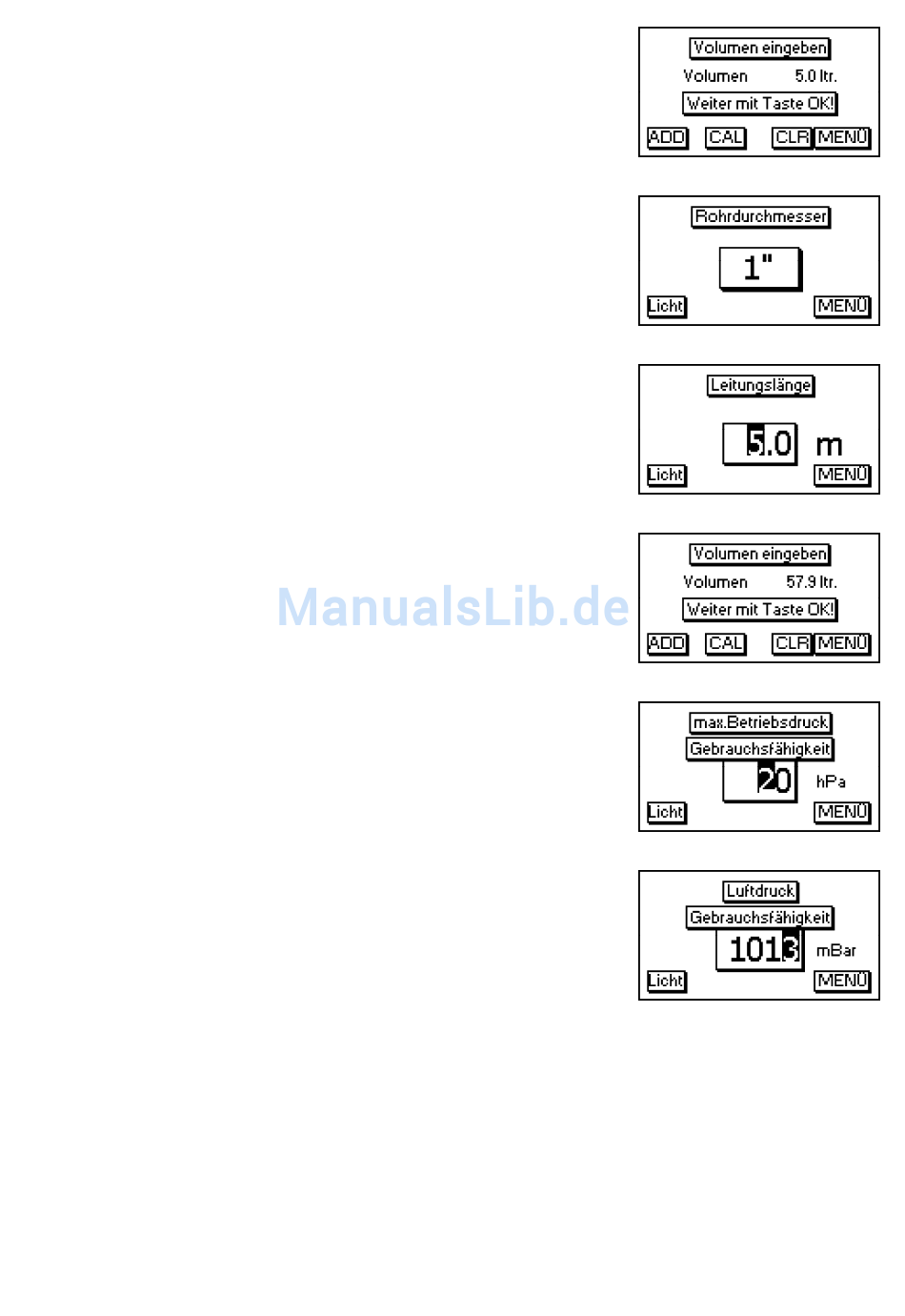

- <F2> (CAL) betätigen.
- Mit den Cursortasten <hoch/runter> Leitungs-
durchmesser wählen (1/2" bis 4") und mit <OK> be-
stätigen.
- Leitungslänge mit Cursortasten einstellen und mit
<OK> bestätigen.
- Das Volumen für Gewinderohre nach DIN 2440
(mittelschwer) wird berechnet und aufaddiert.
- Vorgang wiederholen, bis alle Leitungsabschnitte
erfasst sind.
5. Schließen Sie die Volumeneingabe mit der Taste
<OK> ab.
6. Der im Setup eingestellte „max. Betriebsdruck" (PB)
wird angezeigt. Der Wert kann bei Bedarf mit Hilfe der
Cursortasten geändert werden. Bestätigen Sie den Wert
mit der <OK>-Taste.
7. Der im Setup eingestellte „Luftdruck" (PA) wird ange-
zeigt. Der Wert kann bei Bedarf mit Hilfe der Cursortas-
ten geändert werden. Bestätigen Sie den Wert mit der
<OK>-Taste.
