4.3. Belastungsprüfung
Die Belastungsprüfung nach DVGW – TRGI Arbeitsblatt
G 600 bei Leitungen (Betriebsdruck bis 100 hPa) ist als
Messroutine im ecom-DP hinterlegt. Gehen Sie wie
folgt vor:
1. Verschließen Sie die Leitung mit einem geeigneten
Adapter (nur im Lieferumfang ecom-DPK enthalten).
2. Schließen Sie die Komponenten wie beschrieben
(Anleitung ecom-DPK) an.

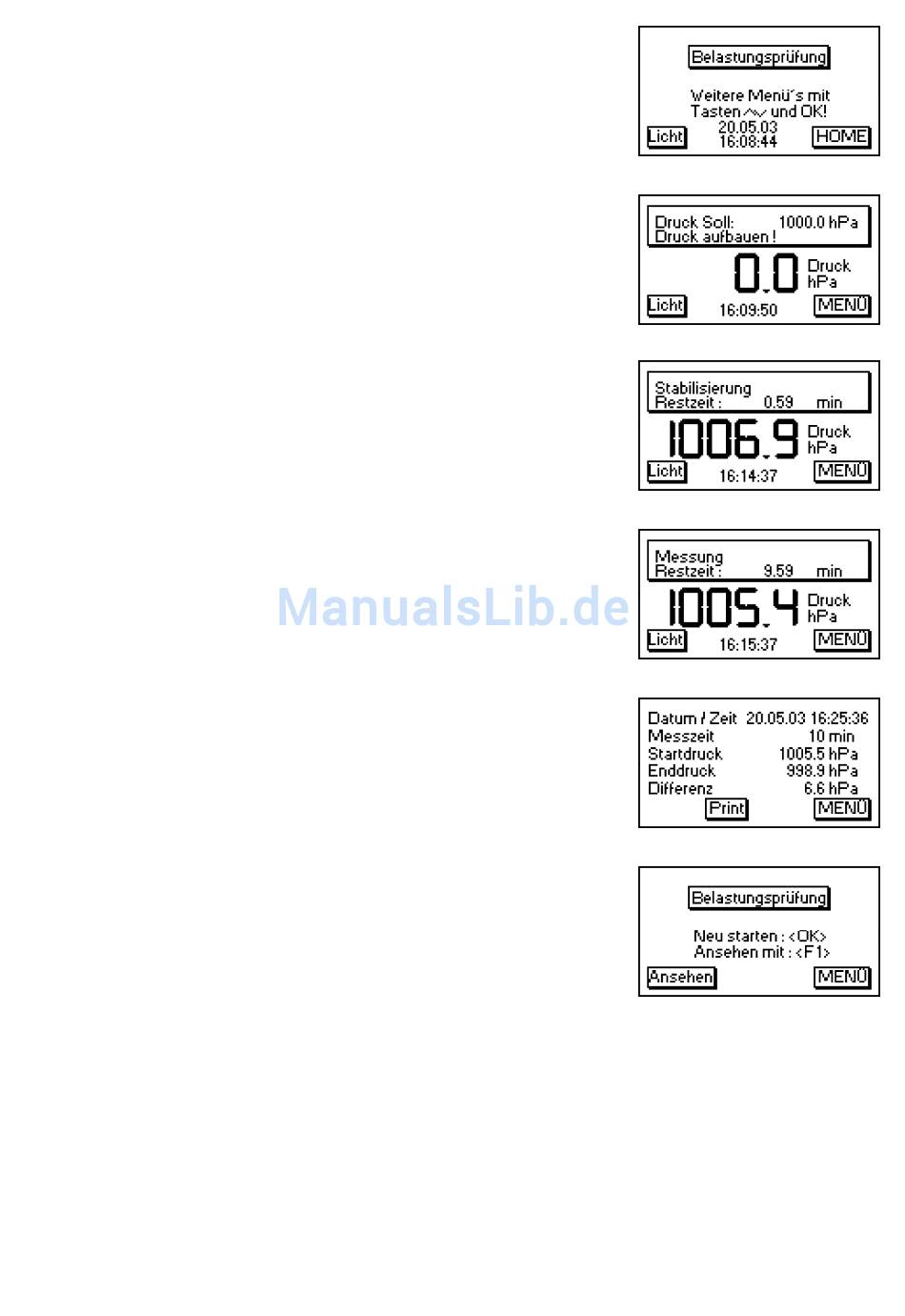

3. Blättern Sie mit den Cursortasten <hoch/runter> bis
zum Menü „Belastungsprüfung". Aktivieren Sie das Me-
nü durch die <OK>-Taste.
4. Bauen Sie mit der Luftpumpe den voreingestellten
Prüfdruck auf (bei Erreichen des Drucks sendet das
Gerät einen Piepton).
5. Verbindung zur Luftpumpe unterbrechen (Kugelhahn
schließen).
6. Stabilisierungszeit abwarten (bleibt der Druck wäh-
rend der Stabilisierungszeit im Bereich „Prüfdruck +/-
10%" wird die Messzeit gestartet).
7. Nach Ablauf der Messzeit erscheint das Ergebnis im
Display, das mit <F2> (Print) zum IR-Drucker (Option)
gesendet werden kann.
8. Wird das Menü „Belastungsprüfung" nochmals aus-
gewählt, kann das Ergebnis (solange das ecom-DP
eingeschaltet bleibt) mit <F1> aufgerufen oder eine
neue Messung mit der <OK>-Taste gestartet werden.
Seite 10
ecom-DP
