4.5. Gebrauchsfähigkeitsprüfung
Die Gebrauchsfähigkeitsprüfung nach DVGW – TRGI Arbeitsblatt G 624 bei Lei-
tungen ist als Messroutine im ecom-DP hinterlegt. Die Berechnung der Leckrate
erfolgt automatisch nach folgender Gleichung und entspricht damit der Vorge-
hensweise des DVGW-TRGI Arbeitsblattes G 624:
VB = V/TM * ((PA + P1)/(PA + P2)-1) * PB/P1 * f
mit:
VB = Gasleckmenge im Betriebszustand (l/h)
V = Leitungsinhalt in Litern
TM
= Messdauer in Stunden
PA = Barometerstand in hPa
P1 = Prüfdruck zu Beginn der Messung in hPa
P2 = Prüfdruck am Ende der Messung in hPa
PB = maximaler Betriebsdruck des Gases in hPa
f
= Faktor zur Berücksichtigung der Gasart
Messung durchführen:
1. Verschließen Sie die Leitung mit einem geeigneten
Adapter (nur im Lieferumfang ecom-DPK enthalten).
2. Schließen Sie die Komponenten wie beschrieben
(Anleitung ecom-DPK) an.

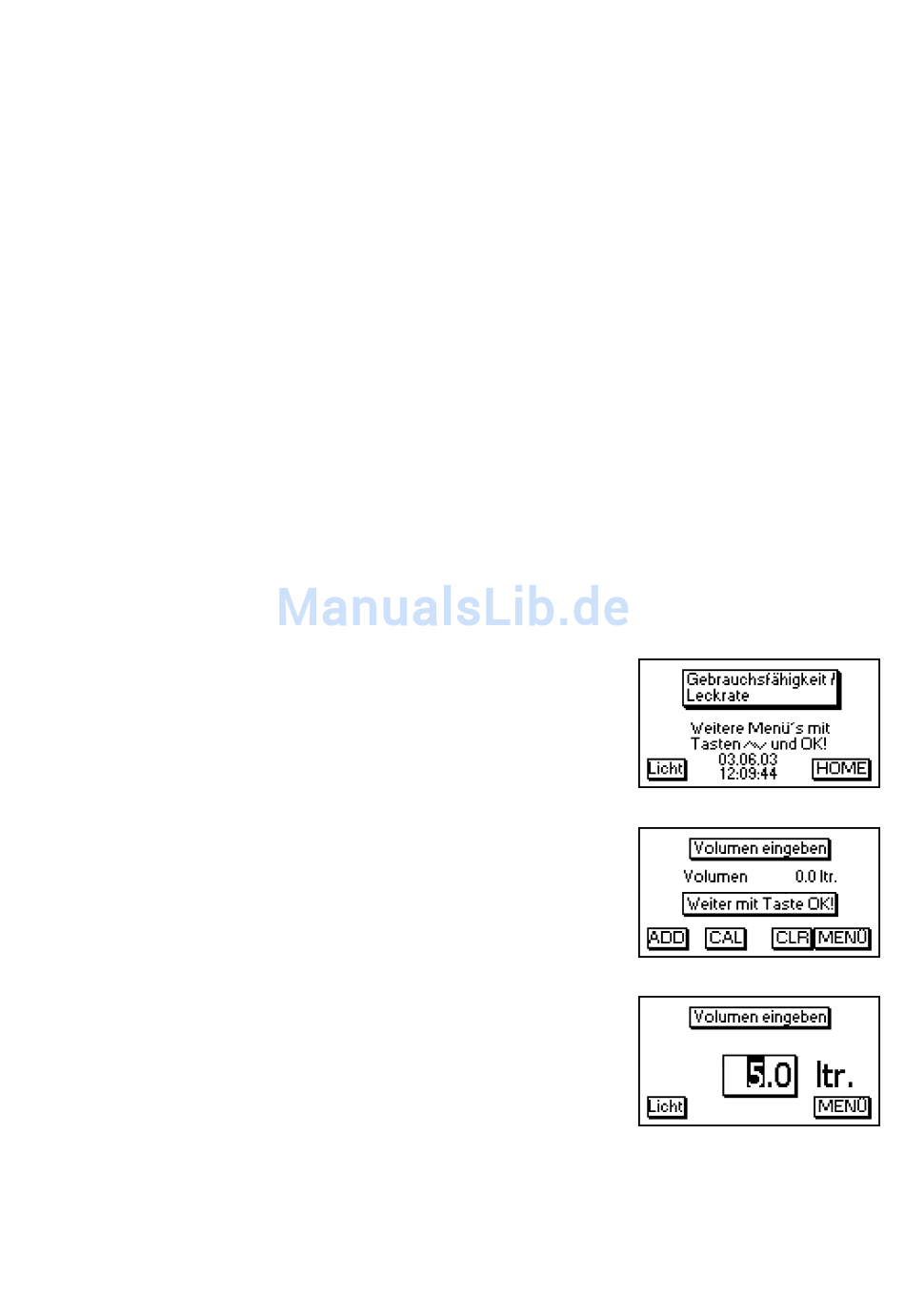

3. Blättern Sie mit den Cursortasten <hoch/runter> bis
zum Menü „Gebrauchsfähigkeit/Leckrate". Aktivieren
Sie das Menü durch die <OK>-Taste.
4. Das zu überprüfende Leitungsvolumen (V) wird zur
Berechnung der Leckrate benötigt. Das ecom-DP bietet
zwei Möglichkeiten zur Eingabe:
a. Sie können das Leitungsvolumen nach Betätigung
von <F1> (ADD) direkt eingeben (<F3> (CLR) löscht
die Eingaben):
- Leitungsvolumen für einen Leitungsabschnitt mit
Cursortasten einstellen und mit bestätigen.
- Vorgang wiederholen, bis alle Leitungsabschnitte
erfasst sind (Werte werden addiert).
Seite 12
