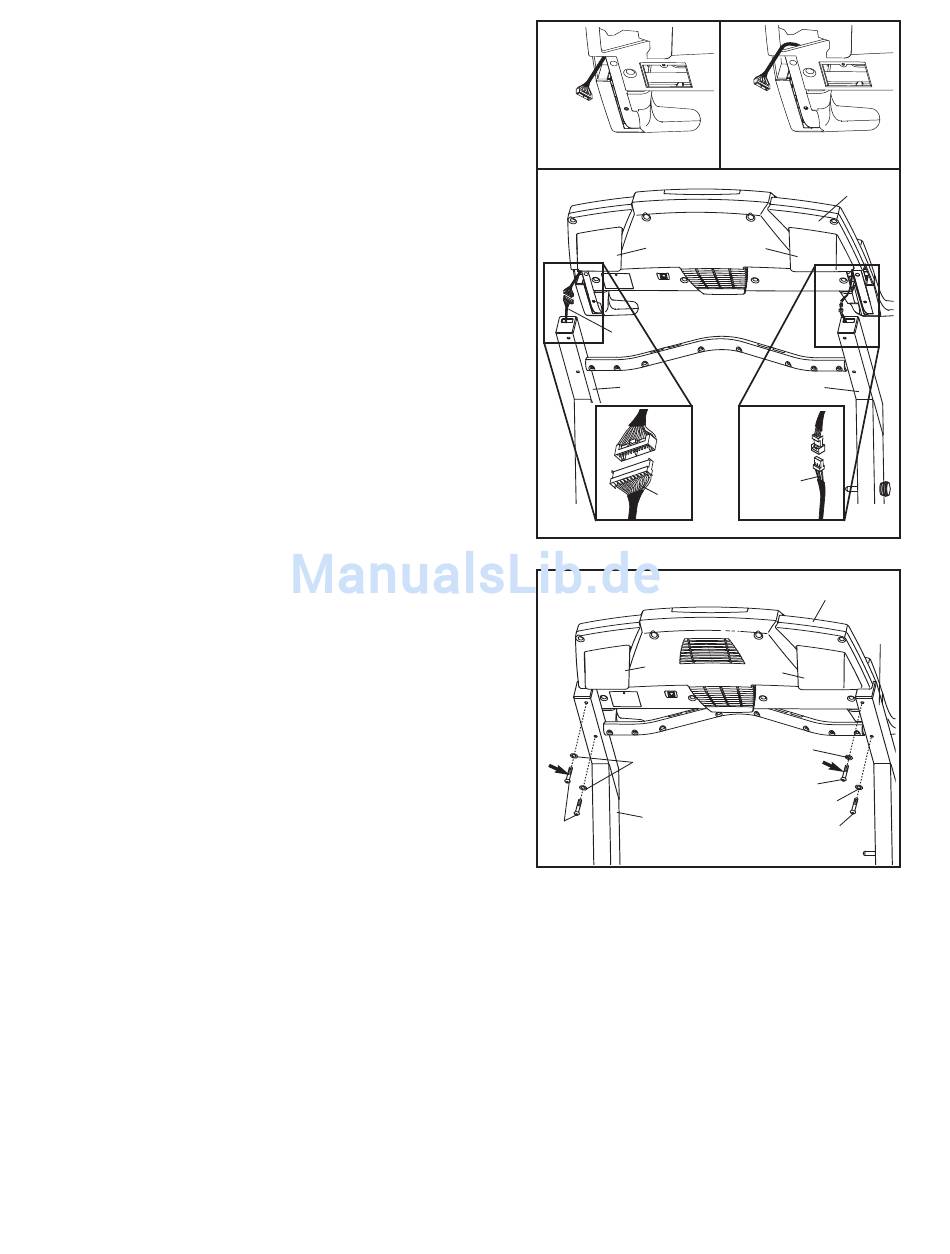

5. Siehe Zeichnung 5c. Mit Hilfe einer zweiten Person hal-
ten Sie die Computerbasis (101) nahe an die Pfosten
(97). Schauen Sie unter die Computerbasis und finden
Sie die Drähte an den Seiten der Computerbasis. Achten
Sie darauf, dass die Drähte nicht durch die Öffnungen
für die Tablette (111, 112) durchgeführt sind. Zeichnung
5a zeigt die korrekte Führung der Drähte. Zeichnung 5b
zeigt die inkorrekte Führung.
Siehe Zeichnung 5c. Schneiden Sie die Plastikbänder,
die den Kabelbaum (74) und den Pulsdraht im Pfosten
(97). Verbinden Sie den Kablebaum und den Pulsdraht
mit den Lüsterklemmen an den Seiten der Computerba-
sis (101). Achten Sie darauf, dass die Lüsterklemmen
korrekt verbunden sind (siehe Nebenzeichnungen).
WENN DIE LÜSTERKLEMMEN NICHT KORREKT
VERBUNDEN SIND, KANN DER COMPUTER GE-
SCHÄDIGT WERDEN WENN DER STROM EINGE-
STELLT WIRD. Die Lüsterklemmen sollten sich leicht
zusammenschieben und einschnappen lassen. Falls
die Lüsterklemmen sich nicht leicht zusammenschieben
und einschnappen lassen, drehen Sie eine der
Lüsterklemmen und versuchen Sie es nochmals. Führen
Sie den übrigbleibenden Drahthalter und Pulsdraht in die
Computerbasis hoch.
6. Setzen Sie die Computerbasis (101) auf die Pfosten
(97). Drehen Sie vier Computerbolzen (89) mit vier
Sternunterlegscheiben innen (113) in den Pfosten und in
die Computerbasis ein. Achten Sie darauf, dass Sie
die Drähte (nicht gezeigt) in den Pfosten nicht ein-
klemmen. Ziehen Sie die zwei mit Pfeile angedeute-
ten Computerbolzen erst fest. Dann ziehen Sie die
zwei übrigbleibenden Computerbolzen fest.
Achten Sie darauf, dass das linke und rechte Tablett
(111, 112) in die Computerbasis (101) gedrückt ist.
7. Achten Sie darauf, dass alle Teile fest angezogen sind, bevor Sie das Laufgerät benutzen. Anmer-
kung: Bewahren Sie den inbegriffenen Inbusschlüssel an einem sicheren Ort auf. Der Inbusschlüssel wird zur
Justierung des Laufbands benutzt (sehen Sie sich Seite 27 an). Um Ihren Boden oder Teppich zu schützen, soll-
ten Sie eine Schutzdecke unter das Laufgerät legen. Falls es dünne Schichten von klarem Plastik auf den
Aufkleber gibt, ziehen Sie diese ab.
5a
Korrekt
5c
111
74
97
6
111
113
97
89
8
5b
Inkorrekt
112
97
Puls-
Draht
74
101
112
113
89
113
89
101
97
