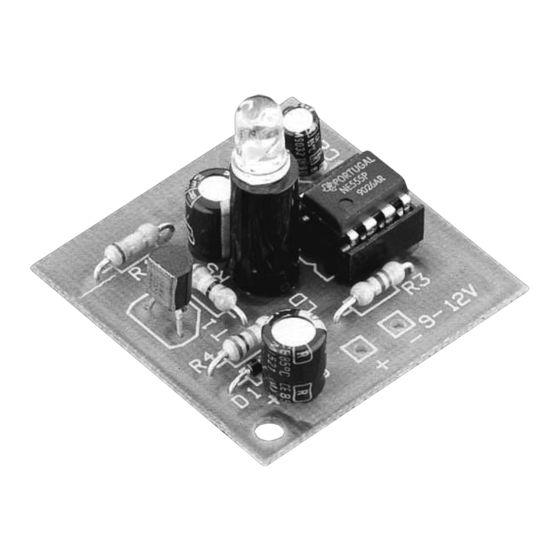

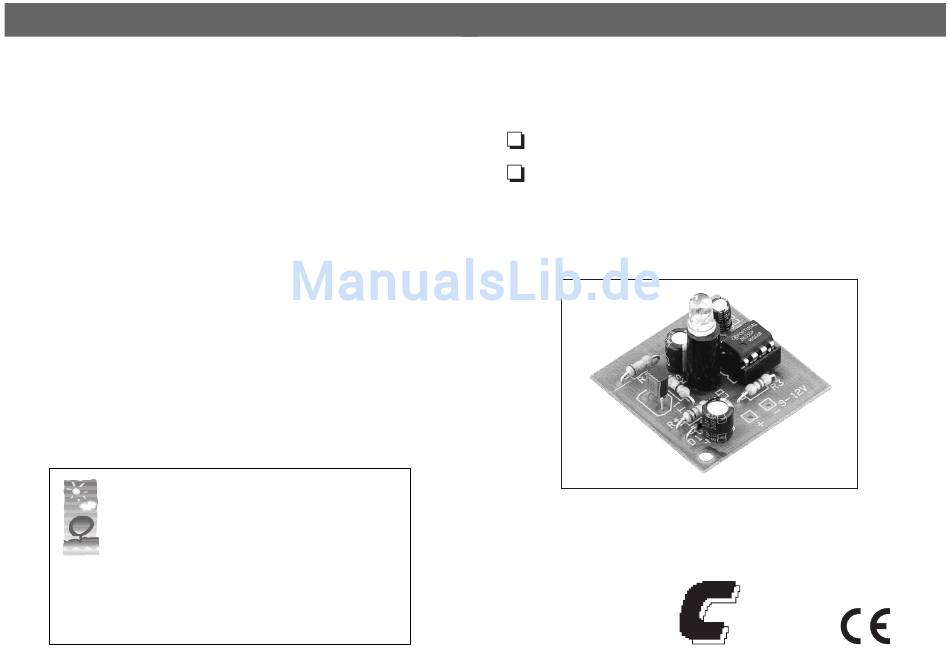

Power - LED - Flasher
*425-07-99/01-MZ
B E D I E N U N G S A N L E I T U N G
Best.-Nr.: 19 27 24, Bausatz
Best.-Nr.: 10 11 33, Baustein
Lieferung
erfolgt ohne LED!

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Conrad 19 27 24

  • Seite 1 100 % Diese Bedienungsanleitung entspricht dem technischen Stand bei Druckle- Recycling- gung. Änderung in Technik und Ausstattung vorbehalten. papier. Nachdruck mit freundlicher Genehmigung des ELECTRONIC ACTUELL Magazins. Chlorfrei © Copyright 1997 by Conrad Electronic GmbH. Printed in Germany. gebleicht. *425-07-99/01-MZ...
  • Seite 2: Inhaltsverzeichnis

    Wichtig! Unbedingt lesen! durch Erweiterung bzw. Gehäuseeinbau betriebsbereit macht, gilt nach DIN VDE 0869 als Hersteller und ist verpflichtet, bei der Weitergabe des Gerätes alle Begleitpapiere mitzuliefern und Lesen Sie diese Anleitung sorgfältig durch. Bei Schäden, die durch auch seinen Namen und seine Anschrift anzugeben. Geräte, die Nichtbeachtung der Bedienungsanleitung entstehen, erlischt der aus Bausätzen selbst zusammengestellt werden, sind sicherheits- Garantieanspruch.
  • Seite 3: Bestimmungsgemäße Verwendung

    • Es ist ratsam, falls der Baustein starken Erschütterungen oder • Eine Reparatur des Gerätes darf nur vom Fachmann durchge- Vibrationen ausgesetzt werden soll, diesen entsprechend gut führt werden! zu polstern. Achten Sie aber unbedingt darauf, daß sich Bau- teile auf der Platine erhitzen können und somit Brandgefahr •...
  • Seite 4: Produktbeschreibung

    • Spannungsführende Kabel oder Leitungen, mit denen das Produktbeschreibung Gerät, das Bauteil oder die Baugruppe verbunden ist, müssen Dieser LED-Flasher erzeugt kräftige und weithin sichtbare stets auf Isolationsfehler oder Bruchstellen untersucht werden. Blinkimpulse. Für jede Art von Warn- und Kontrollanzeigen ge- Bei Feststellen eines Fehlers in der Zuleitung muß...
  • Seite 5: Technische Daten

    Übersteigt die C2-Ladespannung 66% Uv (obere Schwelle Hi), Führen Sie die Lötungen und Verdrahtungen absolut sauber und sorgt Komparator 2 für ein Rücksetzen des Flipflops (= Ausgang gewissenhaft aus, verwenden Sie kein säurehaltiges Lötzinn, auf LOW), was den internen Transistor leitend macht und C2 Lötfett o.
  • Seite 6 Achten Sie auch auf die Kondensator-Werte z. B. n 10 = 100 pF Sollten Sie diese Möglichkeit nicht haben, so schicken Sie den Bausatz bei Nichtfunktion gut verpackt und mit einer genauen (nicht 10 nF). Dagegen hilft doppeltes und dreifaches Prüfen. Fehlerbeschreibung, sowie der zugehörigen Bauanleitung an Achten Sie auch darauf, daß...
  • Seite 7: Lötanleitung

    Lötanleitung 7. Voraussetzung für eine einwandfreie Lötstelle und gutes Löten ist eine saubere, nicht oxydierte Lötspitze. Denn mit Wenn Sie im Löten noch nicht so geübt sind, lesen Sie bitte zuerst einer schmutzigen Lötspitze ist es absolut unmöglich, sauber diese Lötanleitung, bevor Sie zum Lötkolben greifen. Denn Löten zu löten.
  • Seite 8 ander, und verlöten diese dann sorgfältig mit den Leiterbahnen 1.3 IC-Fassung auf der Rückseite der Platine. Anschließend werden die überste- Stecken Sie die Fassung für den integrierten Schaltkreis (IC) in die henden Drähte abgeschnitten. entsprechende Position auf der Bestückungsseite der Platine. Die hier in diesem Bausatz verwendeten Widerstände sind Kohleschicht-Widerstände.
  • Seite 9: Leuchtdiode (Led)

    1.5 Transistor „+“, andere aber „-“. Maßgeblich ist die Polaritätsangabe, die vom Hersteller auf den Elkos aufgedruckt ist. In diesem Arbeitsgang wird der Transistor dem Bestückungsauf- druck entsprechend eingesetzt und auf der Leiterbahnseite ver- C1 = 47 µF Elko lötet. Beachten Sie dabei die Lage: Die Gehäuseumrisse des Transistors C2 = 4,7 µF...
  • Seite 10: Integrierte Schaltung

    Passende Leuchtdioden: 1.8 Integrierte Schaltung Best.-Nr. Farbe Ø Leuchtkraft Zum Schluß wird der integrierte Schaltkreis polungsrichtig in die vorgesehene Fassung gesteckt. 10 11 92 weiss 5 mm 3000 mcd 10 11 84 gelb 5 mm 9500 mcd 10 11 76 orange 5 mm 9500 mcd...
  • Seite 11: Schaltplan

    Schaltplan Bestückungsplan 9-12 V...
  • Seite 12: Sollte Die Led Wider Erwarten Nicht Blinken Oder Ständig

    2. Baustufe II: führen zur Beschädigung von Bauteilen bzw. zur Nichtfunk- tion der Baugruppe. Stückprüfung/Anschluß/Inbetriebnahme Lebensgefahr! 2.1 Stückprüfung durch denjenigen, der das Gerät fertiggestellt hat! Verwenden Sie ein Netzgerät als Spannungsquelle, so muß Nach Fertigstellung des Gerätes muß als erstes eine Stück- dies unbedingt den VDE-Vorschriften entsprechen! prüfung durchgeführt werden.
  • Seite 13: Sind Diese Punkte Überprüft Und Eventuelle Fehler Korrigiert

    Ist die Diode richtig gepolt eingelötet? Stimmt der auf der Anleitung, bevor Sie eine Leiterbahnverbindung (vermeintli- che Lötbrücke) unterbrechen! Diode angebrachte Kathodenring mit dem Bestückungsauf- druck auf der Platine überein? Prüfen Sie auch, ob jeder Lötpunkt gelötet ist; oft kommt es Der Kathodenring von D1 muß...
  • Seite 14: Störung

    Die vorliegende Schaltung kann nun nach erfolgtem Garantie Funktionstest für den vorgesehenen Zweck in Betrieb Auf dieses Gerät gewähren wir 1 Jahr Garantie. Die Garantie um- genommen werden. faßt die kostenlose Behebung der Mängel, die nachweisbar auf die Verwendung nicht einwandfreien Materials oder Fabrika- Störung tionsfehler zurückzuführen sind.
  • Seite 15 lagerung von Bauteilen, Freiverdrahtung von Bauteilen wie Schalter, Potis, Buchsen usw. • Verwendung anderer, nicht original zum Bausatz gehörender Bauteile • bei Zerstörung von Leiterbahnen oder Lötaugen • bei falscher Bestückung und den sich daraus ergebenden Fol- geschäden • Überlastung der Baugruppe •...

Diese Anleitung auch für:

10 11 33
