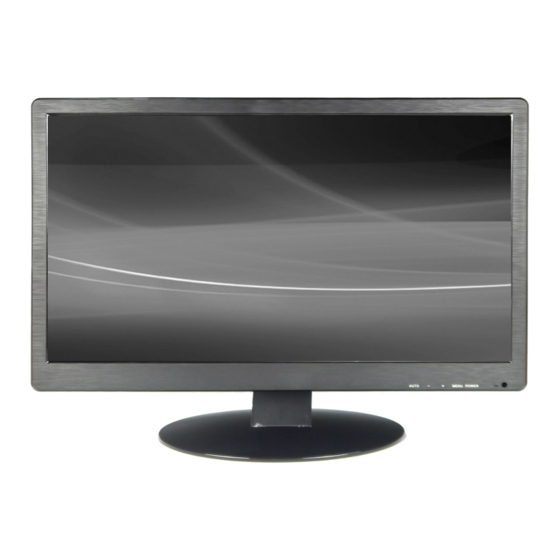

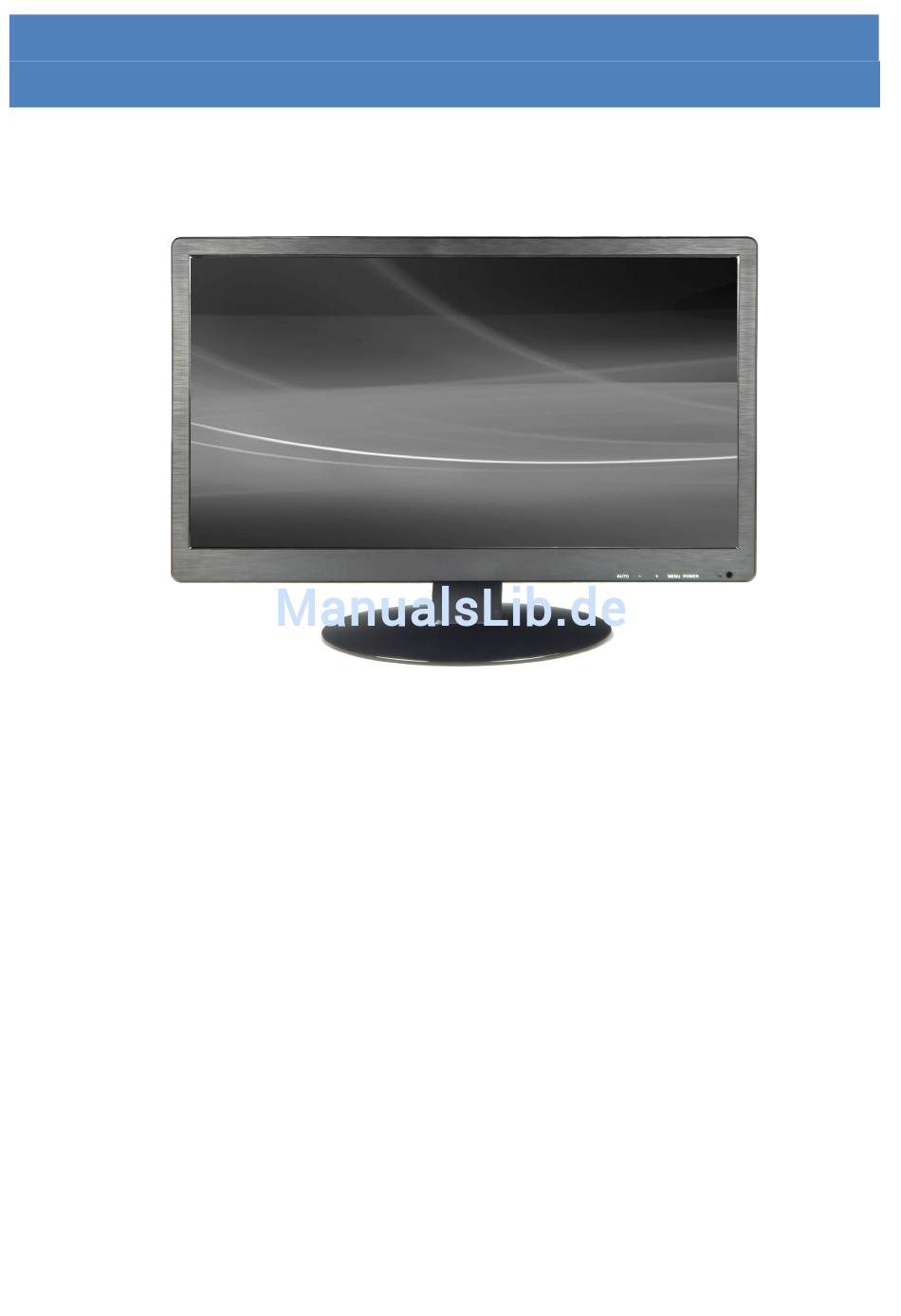

- Seite 1 BEDIENUNGSANLEITUNG BSMONXX BSMON19 BSMON21 BSMON23 BSMON27 Abbildung ähnlich, Ausführung und Bauform kann abweichen.
- Seite 2 LED-Monitor, je 1 BNC Ein- und Ausgang, VGA- und HDMI-Eingang (max. 1080p Full-HD) Features: 16:9 LED Überwachungsmonitor • BNC-, VGA- und HDMI-Videoeingang (max. 1080P Full-HD) • Inklusive Lautsprecher mit Stereo-Demodulation • Desktop-Variante mit stabilem Standfuß, VESA®-vorbereitet • EINFÜHRUNG Vielen Dank für den Kauf eines unserer Produkte, Sie werden Ihren Entschluss sicher nicht bereuen. Mit dem Kauf haben Sie ein qualitativ hochwertiges Produkt erworben, welches nach dem heutigen Stand der Technik gebaut wurde.
- Seite 3 WICHTIGE INFORMATIONEN FÜR IHRE SICHERHEIT Sämtliche von uns angebotenen bleifreien Produkte erfüllen die europäischen Vorgaben zur eingeschränkten Verwendung gefährlicher Substanzen (RoHS). Dies bedeutet, dass unsere Produktionsschritte und Produkte strikt bleifrei gehalten und auf die in den Vorgaben erwähnten gefährlichen Substanzen verzichten. Das Symbol mit der durchgestrichenen Mülltonne weist darauf hin, dass das Gerät im Bereich der europäischen Union nicht mit dem regulären Hausmüll, sondern separat entsorgt werden muss.
-
Seite 4: Montage
MONTAGE Platzieren Sie den Monitor immer auf einem sicheren Untergrund und achten Sie darauf, den Standfuß • sicher und fest zu montieren. Verhängen Sie niemals den Monitor, schon gar nicht die Lüftungsöffnungen an der Rückseite. Sorgen Sie für eine gute Zugänglichkeit der verwendeten Steckedose, da das Ziehen des Netzsteckers im •... -
Seite 5: Verpackungsinhalt
VERPACKUNGSINHALT LED-Monitor • 12V DC Netzteil mit Anschlussleitung • HDMI-Anschlusskabel • Standfuß • Bedienungsanleitung • Bitte bewahren Sie die Verkaufsverpackung für den unwahrscheinlichen Fall von Reklamationen auf. - Seite 6 ANSCHLÜSSE DC: Buchse für Stromversorgung (Netzteil): Verwenden Sie nur das mitgelieferte Netzteil oder eine • gleichwertige SpannungsquelleOnly use the 12v DC power supply included with the monitor. HDMI (High-Definition Multimedia Interface): Unterstützt digitale Video- und Audiosignale (max. 1080p) • VGA: 15-poliger D-Sub-Buchse für Standard-VGA-Signale •...
-
Seite 7: Bedienung Des Osd-Menüs
VIDEOQUELLEN ANSCHLIESSEN Verbinden Sie den entsprechenden Videoeingang mit der Videoquelle (z.B. Digitalrekorder oder • Überwachungskamera mit analogem (CVBS) BNC Videoausgang, ggf. unter Verwendung eines Adapters (BNC-Stecker-BNC-Stecker) Verbinden Sie den Stromeingang des Monitors mit einem Netzteil und dieses mit dem Hausstromnetz (110 – •... - Seite 8 Einstellungen für die Verwendung des AV-(CVBS)-Videoeingangs (BNC) konfigurieren Bildeinstellungen CONTRAST Unterschied zwischen hellen und dunklen Bereichen skalieren (0 bis 100) BRIGHTNESS Helligkeit skalieren (0 bis 100) Farbton skalieren (nur bei NTSC-Videoformat, -50 bis +50) SATURATION Sättigung skalieren (0 bis 100) SHARPNESS Schärfe skalieren (0 bis 100) COLOR TEMP Farbtemperatur wählen: Normal...
- Seite 9 Einstellungen für die Verwendung des HDMI-Videoeingangs konfigurieren Bildeinstellungen CONTRAST Unterschied zwischen hellen und dunklen Bereichen skalieren (0 bis 100) BRIGHTNESS Helligkeit skalieren (0 bis 100) COLOR TEMP Farbtemperatur wählen: Normal Warm (tendenziell gelb) Cool (tendenziell blau) Farbeinstellungen COLOR TEMP Farbtemperatur wählen: Normal Warm (tendenziell gelb) Cool (tendenziell blau)
- Seite 10 Einstellungen für die Verwendung des VGA-Videoeingangs konfigurieren Bildeinstellungen CONTRAST Unterschied zwischen hellen und dunklen Bereichen skalieren (0 bis 100) BRIGHTNESS Helligkeit skalieren (0 bis 100) COLOR TEMP Farbtemperatur wählen: Normal Warm (tendenziell gelb) Cool (tendenziell blau) Farbeinstellungen COLOR TEMP Farbtemperatur wählen: Normal Warm (tendenziell gelb) Cool (tendenziell blau)
-
Seite 11: Technische Daten
TECHNISCHE DATEN* Modellbezeichnung BSMON19 BSMON21 BSMON23 BSMON27 LED-Monitor mit BNC Ein- und Ausgang, VGA- und HDMI-Eingang (max. 1080p Beschreibung Full HD) Videoeingang 1x BNC (75 Ohm), 1x VGA, 1x HDMI Max. Auflösung 1080p Full-HD Videoausgang 1x BNC Audioschnittstelle 1x PC Audio (Klinke)
