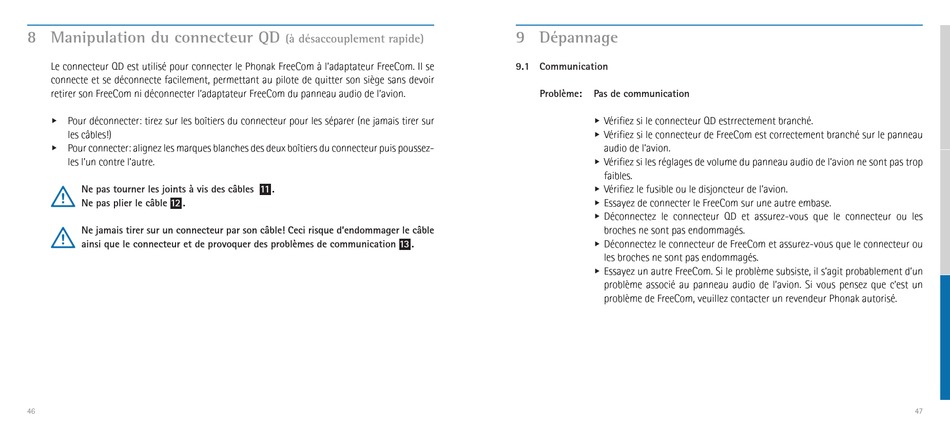

8 Manipulation du connecteur QD
Le connecteur QD est utilisé pour connecter le Phonak FreeCom à l'adaptateur FreeCom. Il se
connecte et se déconnecte facilement, permettant au pilote de quitter son siège sans devoir
retirer son FreeCom ni déconnecter l'adaptateur FreeCom du panneau audio de l'avion.
u Pour déconnecter: tirez sur les boîtiers du connecteur pour les séparer (ne jamais tirer sur
les câbles!)
u Pour connecter: alignez les marques blanches des deux boîtiers du connecteur puis poussez-
les l'un contre l'autre.
Ne pas tourner les joints à vis des câbles
Ne pas plier le câble 12 .
Ne jamais tirer sur un connecteur par son câble! Ceci risque d'endommager le câble
ainsi que le connecteur et de provoquer des problèmes de communication
46
(à désaccouplement rapide)
11 .
13 .
9 Dépannage

9.1 Communication

Problème: Pas de communication
u Vérifiez si le connecteur QD estrrectement branché.
u Vérifiez si le connecteur de FreeCom est correctement branché sur le panneau
audio de l'avion.
u Vérifiez si les réglages de volume du panneau audio de l'avion ne sont pas trop
faibles.
u Vérifiez le fusible ou le disjoncteur de l'avion.
u Essayez de connecter le FreeCom sur une autre embase.
u Déconnectez le connecteur QD et assurez-vous que le connecteur ou les
broches ne sont pas endommagés.
u Déconnectez le connecteur de FreeCom et assurez-vous que le connecteur ou
les broches ne sont pas endommagés.
u Essayez un autre FreeCom. Si le problème subsiste, il s'agit probablement d'un
problème associé au panneau audio de l'avion. Si vous pensez que c'est un
problème de FreeCom, veuillez contacter un revendeur Phonak autorisé.
47
