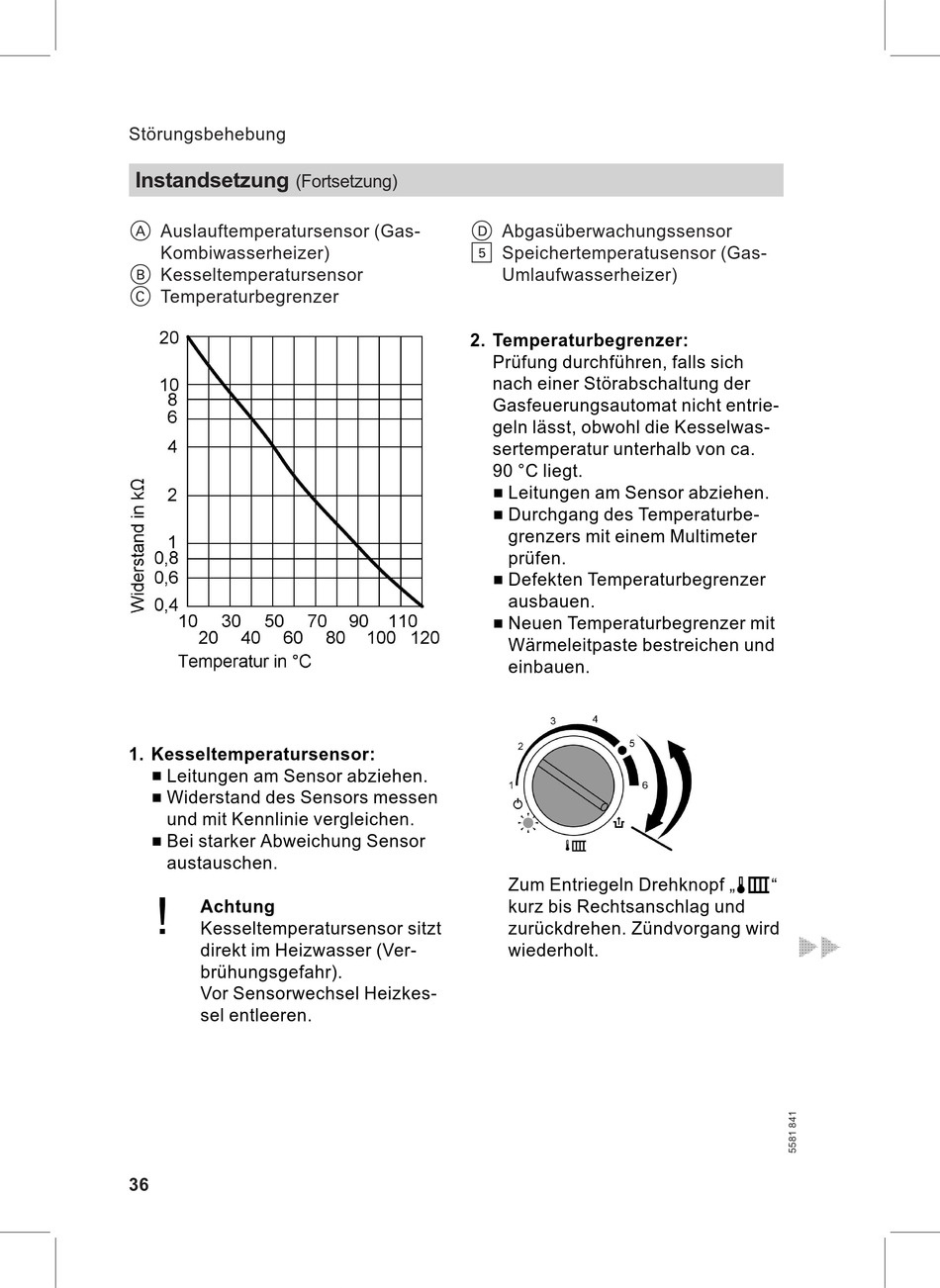

Viessmann WH1B Serviceanleitung Seite 36

Störungsbehebung
Instandsetzung
(Fortsetzung)
A Auslauftemperatursensor (Gas-
Kombiwasserheizer)
B Kesseltemperatursensor
C Temperaturbegrenzer
1. Kesseltemperatursensor:
Leitungen am Sensor abziehen.
Widerstand des Sensors messen
und mit Kennlinie vergleichen.
Bei starker Abweichung Sensor
austauschen.
!
Achtung
Kesseltemperatursensor sitzt
direkt im Heizwasser (Ver-
brühungsgefahr).
Vor Sensorwechsel Heizkes-
sel entleeren.
36
D Abgasüberwachungssensor
% Speichertemperatusensor (Gas-
Umlaufwasserheizer)
2. Temperaturbegrenzer:
Prüfung durchführen, falls sich
nach einer Störabschaltung der
Gasfeuerungsautomat nicht entrie-
geln lässt, obwohl die Kesselwas-
sertemperatur unterhalb von ca.
90 °C liegt.
Leitungen am Sensor abziehen.
Durchgang des Temperaturbe-
grenzers mit einem Multimeter
prüfen.
Defekten Temperaturbegrenzer
ausbauen.
Neuen Temperaturbegrenzer mit
Wärmeleitpaste bestreichen und
einbauen.
Zum Entriegeln Drehknopf tr
kurz bis Rechtsanschlag und
zurückdrehen. Zündvorgang wird
wiederholt.
