Montage− und
Serviceanleitung
für die Fachkraft

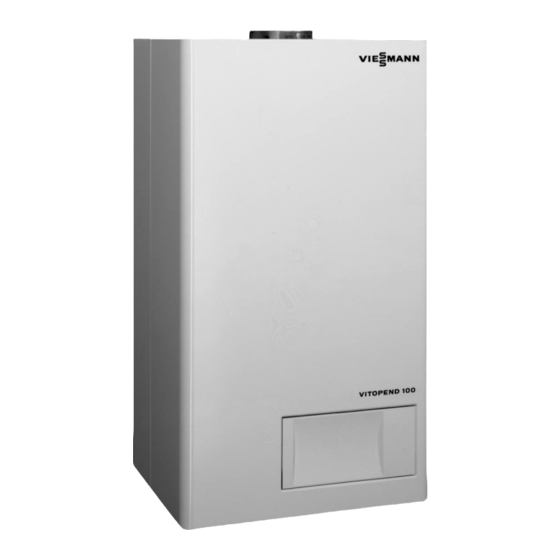

Vitopend 100
Typ WHE
Gas−Umlaufwasserheizer
Gas Kombiwasserheizer
VITOPEND 100
Bitte aufbewahren!
5851 329
4/2002
