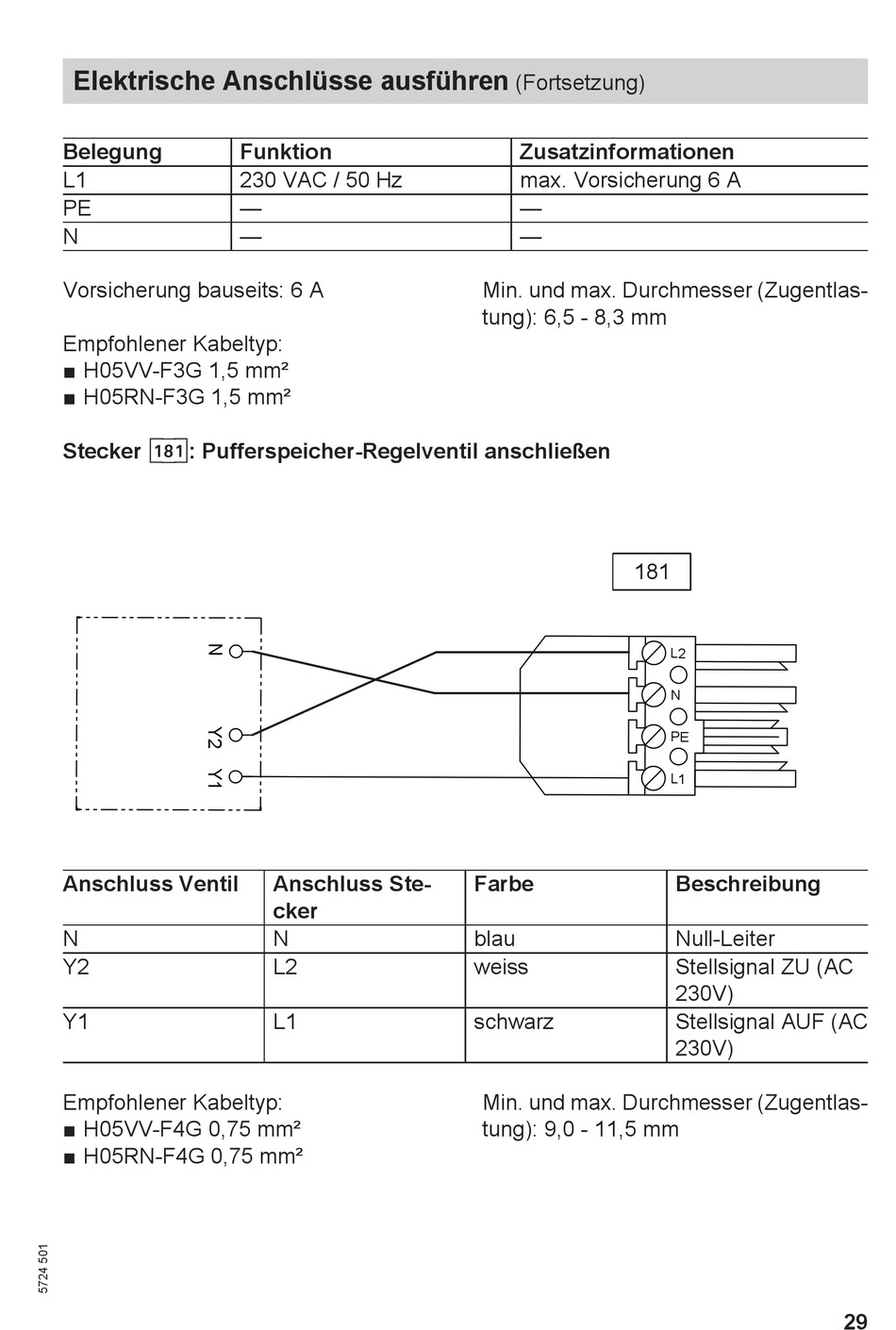

KOB PYROMAT ECO Montageanleitung Seite 29

Elektrische Anschlüsse ausführen
Belegung
L1
PE
N
Vorsicherung bauseits: 6 A
Empfohlener Kabeltyp:
■ H05VV-F3G 1,5 mm²
■ H05RN-F3G 1,5 mm²
Stecker a;A: Pufferspeicher-Regelventil anschließen
Anschluss Ventil
N
Y2
Y1
Empfohlener Kabeltyp:
■ H05VV-F4G 0,75 mm²
■ H05RN-F4G 0,75 mm²
Funktion
230 VAC / 50 Hz
—
—
Anschluss Ste-
cker
N
L2
L1
(Fortsetzung)
Zusatzinformationen
max. Vorsicherung 6 A
—
—
Min. und max. Durchmesser (Zugentlas-
tung): 6,5 - 8,3 mm
181
Farbe
blau
weiss
schwarz
Min. und max. Durchmesser (Zugentlas-
tung): 9,0 - 11,5 mm
Beschreibung
Null-Leiter
Stellsignal ZU (AC
230V)
Stellsignal AUF (AC
230V)
29
