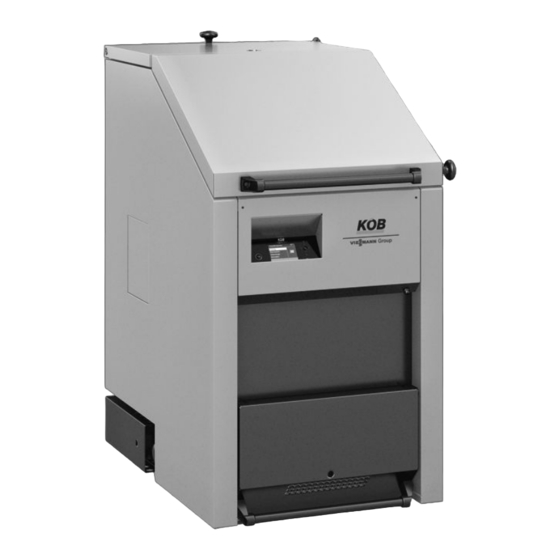

PYROMAT ECO Holzvergaserkessel 40 bis 170 kW Planungsanleitung PYROMAT ECO Holzvergaserkessel für Scheitholz bis 100 cm Länge und Rest- holz mit Anschlussmöglichkeit für einen Öl-Gebläsebrenner 5811 546 5/2014...
■ Stückigkeit der Holzhackschnitzel ................■ Weitere Hinweise ...................... ■ Nicht holzartige Brennstoffe aus Biomasse .............. ■ Brennstoffe Regelwerke und Normen ............... Pyromat ECO 2.1 Produktbeschreibung ....................■ Vorteile ........................■ Die Vorteile auf einen Blick ..................■ Auslieferungszustand ....................
Seite 3
7.5 Frostschutz ........................46 7.6 Betrieb des Kessels mit Öl-Gebläsebrenner ..............47 ■ Ölversorgung ......................47 ■ Vermeidung von Schäden durch wasserseitige Korrosion ........48 Anhang 8.1 Auslegung Ausdehnungsgefäß ..................49 8.2 Anschlüsse ........................49 Stichwortverzeichnis .............................. 50 PYROMAT ECO...
Feuchte sowie die Abhängigkeit des Heizwerts. Feuchte in % Waldfrisches Holz hat eine Feuchte von 100 %. Bei der Lagerung über einen Sommer reduziert sich die Feuchte auf ca. 40 %. Bei einer Lagerung über mehrere Jahre beträgt die Feuchte ca. 25 %. PYROMAT ECO...
Anspruch an Einhaltung der ÖNORM M 7133 ist auf einen max. Anteil an Ausreißern im Brennstoff von 5 % zu achten. Stückigkeit der Holzhackschnitzel Der Pyromat ECO eignet sich auch für die Verbrennung von Grobhackschnitzeln. Um einem erhöhten Wartungsaufwand vorzubeugen, sollten entsprechende Grobhackschnitzel nach ÖNORM M 7133 eingesetzt werden. PYROMAT ECO...
Getreide, Stroh, Spelzen, Fruchtkerne usw. sind als Brennstoff für weichungspunkt usw.) weichen von Holz zum Teil erheblich ab. Die einen störungsfreien Betrieb ungeeignet und daher nicht zugelas- Verbrennung in einem Pyromat ECO kann dadurch zu einer Beein- sen. trächtigung des Verbrennungsverhaltens und zur verstärkten Bean- spruchung der Ausmauerung mit Schamottesteinen und der Wärme-...
E Patentierte Brennkammer aus Feuerbeton für die Entgasung F Massiver Gussrost für eine heiße Entgasungszone und lange Lebensdauer Der Pyromat ECO wurde speziell für die Verbrennung von Scheitholz Mit Ölbrenner-Anschluss entwickelt und ist auf dem neuesten Stand der modernen Verbren- Der Pyromat ECO ist nach EN-Norm auch als Öl-Heizkessel zugelas-...
Pyromat ECO (Fortsetzung) Auslieferungszustand Kessel mit folgenden Bestandteilen: ■ Außentemperatursensor (Pt1000), lose ■ Steckerfertiges Abgasgebläse mit Abgastemperatursensor und ■ Montierte Transportöse Lambdasonde ■ Fertig montierte Rücklauftemperaturanhebung Fertig montierte Rücklauftemperaturanhebung ■ Pufferspeicherregelventil mit Antrieb Die Rücklauftemperaturanhebung ist auf die Anschlussflansche fertig ■...
Seite 10
Pyromat ECO (Fortsetzung) Kesseltyp Pyromat ECO... Best-Nr. PMEA001 PMEA00 PMEA00 PMEA00 PMEA00 PMEA006 PMEA00 PMEA008 Rücklauftemperaturanhebung mit Pufferspeicherregelventil Kesselkreispumpe Wilo Yonos Yonos Stratos Stratos Stratos Stratos Stratos Stratos Para RS Para RS Para Para Para Para 40/1-8 40/1-8 30/6 30/6...
Seite 11
Pyromat ECO (Fortsetzung) d 183 ≥100 ≥800 AGA Abgasanschluss Buchsen für Elektroanschluss Entleerung Ventil der Rücklauftemperaturanhebung mit Stellantrieb Kesselrücklauf Reinigungstür oben Kesselvorlauf Vorlauftemperatursensor (im Kessel) Sicherheitsanschluss für Thermische Ablaufsicherung Flansch für Anbau der Brennerausfahrvorrichtung, Wartungs- Schauglas (Transport-Haken) deckel Brennkammer (beidseitig) Temperatursensor für Thermische Ablaufsicherung...
Der Mischer-Motor wird direkt auf den Viessmann Mischer DN 20 bis 50 und R ½ bis 1¼ montiert. Technische Daten Nennspannung 230 V~ Nennfrequenz 50 Hz Nennstrom Leistungsaufnahme 5,5 W Schutzart IP 32D gemäß EN 60529 durch Aufbau/Einbau zu ge- währleisten Schutzklasse PYROMAT ECO...
IP 20D gemäß EN 60529 durch Aufbau/Einbau zu ge- währleisten Temperaturwächter als Maximaltemperaturbegrenzer für Fußbodenheizung Tauchtemperaturregler Der Temperaturwächter wird im Heizungsvorlauf eingebaut und schal- tet die Heizkreispumpe bei zu hoher Vorlauftemperatur aus. Best.-Nr. 7151 728 Als Temperaturwächter Maximaltemperaturbegrenzung für Fußbo- denheizung einsetzbar. PYROMAT ECO...
Die Tauchhülse ist nicht im Lieferumfang enthalten und muss separat Sensortyp Viessmann NTC 10 kΩ, bei bestellt werden. 25 °C Zulässige Umgebungstemperatur Tauchtemperatursensor – Betrieb 0 bis +90 °C – Lagerung und Transport −20 bis +70 °C Best.-Nr. 7438 702 Zur Erfassung einer Temperatur in einer Tauchhülse. PYROMAT ECO...
Einsetzbare Erweiterungen und Sensoren durch die Erweiterung der Anlage mit Vitotrol in Verbindung mit Reglermodulen Vitotrol mit 1 Reg- Vitotrol mit 2 Reg- Vitotrol mit 3 Reg- Vitotrol mit 4 Reg- Vitotrol mit 5 Reg- lermodul lermodulen lermodulen lermodulen lermodulen Max. Anzahl Erweiterungen Max. Anzahl Sensoren PYROMAT ECO...
Seite 17
Heizzeiten (Tages- und Wochenprogramm) eingestellt werden. Lieferumfang ■ Temperatursensor Pt1000 (7 6 mm, L = 2000 mm) mit Tauchhülse Hinweis Dargestellte Positionen A und B sind nicht im Lieferumfang enthal- ten. A Pumpe B Regelventil C Temperatursensor Pt1000 D Anlegetemperatursensor PYROMAT ECO...
(z. B. direkte Sonneneinstrahlung, Kamin, Fernsehge- durch Aufbau/Einbau zu rät usw.). gewährleisten Zulässige Umgebungstemperatur – bei Betrieb 0 bis +40 °C – bei Lagerung und Transport −20 bis +65 °C Einstellbereich des Raumtemperatur- Sollwerts 3 bis 37 °C PYROMAT ECO...
■ 1 Endschalter an Ausfahrvorrichtung montiert Kessel. ■ 1 Endschalter lose, zur bauseitigen Montage am Einfülldeckel Zur Montage am Pyromat ECO links oder rechts; Rückzug des Bren- ners von Hand gegen Federdruck; im ausgezogenen Zustand selbst- Hinweis tätiges Schließen der Gewichtsklappe, dadurch Schutz des Brenners Die Brennerausfahrvorrichtung ist bei dem gewünschten Einsatz eines...
Divicon mit Mischer (Wandmontage, Darstellung ohne Wärmedäm- mung und ohne Erweiterungssatz Mischerantrieb) HR Heizungsrücklauf HV Heizungsvorlauf A Kugelhähne mit Thermometer (als Bedienelement) B Umwälzpumpe C Bypassventil (Zubehör) D Mischer-3 Heizkreisanschluss ¾ 1¼ Volumenstrom (max.) a (innen) ¾ 1¼ a (außen) 1¼ 1¼ PYROMAT ECO...
Seite 22
11600 W · kg · K m³ ² c spezifische Wärmekapazität ´ = = 665 0,665 µ Massenstrom c · ΔT 1,163 Wh · (75-60) K ² Wärmeleistung ´ Durchflussvolumenstrom Mit dem Wert ´ den kleinstmöglichen Mischer innerhalb der Einsatz- grenze auswählen. PYROMAT ECO...
Seite 23
Thermostatventilen, Fußbodenheizungen mit Thermos- tat- oder Zonenventilen. 0,5 1,0 1,5 2,0 2,5 3,0 3,5 Förderstrom in m³/h A Divicon R ¾ mit Mischer B Divicon R 1 mit Mischer C Divicon R ¾ und R 1 ohne Mischer PYROMAT ECO...
Seite 24
0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 Förderstrom in m³/h Bypassventil Best-Nr. 7464 889 Zum hydraulischen Abgleich des Heizkreises mit Mischer. Wird in die A Divicon R 1¼ mit Mischer Divicon eingeschraubt. B Divicon R 1¼ ohne Mischer PYROMAT ECO...
Seite 25
Die Kennlinien beziehen sich immer nur auf ein Stutzenpaar (HV/ A Anschlussmöglichkeit für Ausdehnungsgefäß HR). HV Heizwasservorlauf HR Heizwasserrücklauf Best-Nr. 7466 337 für Divicon R 1¼ G 1½ G 1½ Rp ¾ A Anschlussmöglichkeit für Ausdehnungsgefäß HV Heizwasservorlauf HR Heizwasserrücklauf PYROMAT ECO...
Seite 26
HV Heizwasservorlauf HR Heizwasserrücklauf Wandbefestigung Best-Nr. 7465 894 einzelne Divicon Best-Nr. 7465 439 für Verteilerbalken Mit Schrauben und Dübeln. Mit Schrauben und Dübeln. für Divicon mit Mischer ohne Mischer für Divicon R ¾ und R 1 R 1¼ PYROMAT ECO...
PN 10 Wilo Stratos PICO 30/1-4 7439 064 1¼ PN 10 Wilo Stratos PICO 30/1-6 7439 065 1¼ PN 10 Hinweis Die Auswahl der Pumpenhersteller und -typen behalten wir uns vor. Keine Einzelabgabe: Lieferung nur als Bestandteil einer Gesamtanlage PYROMAT ECO...
5.1 Übersicht der verwendbaren Heizwasser-Pufferspeicher Heizwasser-Pufferspeicher Verwendung Zur Heizwasserspeicherung Ab S. 29 Für Pyromat ECO: Speicherinhalt 1500 und 2500 Liter Vitocell 100 E, Typ SVPA Zur Heizwasserspeicherung Ab S. 31 Für Pyromat ECO: Speicherinhalt 950 Liter Vitocell 140–E, Typ SEIA Zur Heizwasserspeicherung Ab S.
1895 2195 – Ohne Wärmedämmung 1814 2120 Kippmaß ohne Wärmedämmung und Stellfüße 1890 2195 Gewicht – Mit Wärmedämmung – Ohne Wärmedämmung Anschlüsse Heizwasservor- und Heizwasserrücklauf Bereitschaftswärmeaufwand q bei 45 K Temp.-Differenz (gemessener kWh/24 h Wert gemäß DIN 4753-8) PYROMAT ECO...
Seite 32
Speicherinhalt Länge (7) 1004 1004 Breite 1059 1059 Höhe 1895 2195 1777 2083 1547 1853 1067 1219 1119 7 ohne Wärmedämmung 7 790 7 790 0,09 0,08 0,07 0,06 0,05 0,04 0,03 0,02 Heizwasser-Volumenstrom in l/h Vitocell 100-E PYROMAT ECO...
Zur Heizwasserspeicherung in Verbindung mit Sonnenkollektoren, Wärmepumpen und Festbrennstoffkesseln. Geeignet für folgende Anlagen: ■ Heizwasser-Vorlauftemperatur bis 110 °C ■ Solar-Vorlauftemperatur bis 140 °C ■ Heizwasserseitiger Betriebsdruck bis 3 bar (0,3 MPa) ■ Solarseitiger Betriebsdruck bis 10 bar (1,0 MPa) PYROMAT ECO...
Seite 34
HR4/E HVs/HRs/ELs TR1-4 Vitocell 140-E (Typ SEIA, 750 und 950 Liter) Entleerung Heizwasserrücklauf Solaranlage Entlüftung Heizwasservorlauf Entlüftung Wärmetauscher Solar Heizwasservorlauf Solaranlage ELH Elektro-Heizeinsatz Befestigung Thermometerfühler oder Befestigung für zusätzli- (Muffe Rp 1½) chen Sensor Heizwasserrücklauf Temperatursensor bzw. Temperaturregler PYROMAT ECO...
Seite 35
Befestigung Thermometerfühler oder Befestigung für zusätzli- (Muffe Rp 1½) chen Sensor Heizwasserrücklauf Temperatursensor bzw. Temperaturregler Maßtabelle Vitocell 160-E Speicherinhalt Länge (7) 1004 1004 Breite 1059 1059 Höhe 1895 2195 1777 2083 1547 1853 1119 1181 Länge (7) ohne Wärmedäm- mung PYROMAT ECO...
Seite 36
Heizwasser-Pufferspeicher (Fortsetzung) Durchflusswiderstände 1000 100,0 80,0 60,0 50,0 40,0 30,0 20,0 10,0 0,09 0,08 0,07 0,06 0,05 0,04 0,03 0,02 Heizwasser-Volumenstrom in l/h Solarmittel-Volumenstrom in Heizwasserseitiger Durchflusswiderstand Solarseitiger Durchflusswiderstand A Speicherinhalt 750 l B Speicherinhalt 950 l PYROMAT ECO...
… bei unten auf- 1324 1565 geführtem Heizwasser-Volumen- 70 °C strom 1050 Heizwasser-Volumenstrom für die angege- benen Dauerleistungen Bereitschaftswärmeaufwand q kWh/ 1,50 1,70 2,20 2,50 3,50 3,90 24 h bei 45 K Temp.-Differenz (gemessene Werte gemäß DIN 4753-8. Abmessungen PYROMAT ECO...
Seite 38
Nenn-Wärmeleistung des Heiz- kessels ≥ der Dauerleistung ist. 160 und 200 l Inhalt BÖ HV/SPR KW/E BÖ Besichtigungs- und Reinigungsöffnung SPR Speichertemperatursensor der Speichertemperaturregelung Entleerung bzw. Temperaturregler Heizwasserrücklauf Magnesium-Schutzanode Heizwasservorlauf WW Warmwasser Kaltwasser Zirkulation PYROMAT ECO...
Seite 39
1189 1409 1050 1270 300 l Inhalt HV/SPR BÖ KW/E BÖ Besichtigungs- und Reinigungsöffnung SPR Speichertemperatursensor der Speichertemperaturregelung Entleerung bzw. Temperaturregler Heizwasserrücklauf Magnesium-Schutzanode Heizwasservorlauf WW Warmwasser Kaltwasser Zirkulation Speicherinhalt Länge (7) Breite Höhe 1746 1600 1115 7 100 PYROMAT ECO...
Seite 40
500 l Inhalt HV/SPR BÖ KW/E BÖ Besichtigungs- und Reinigungsöffnung SPR Speichertemperatursensor der Speichertemperaturregelung Entleerung bzw. Temperaturregler Heizwasserrücklauf Magnesium-Schutzanode Heizwasservorlauf WW Warmwasser Kaltwasser Zirkulation Speicherinhalt Länge (7) Breite Höhe 1948 1784 1230 7 100 ohne Wärmedämmung 7 650 PYROMAT ECO...
Seite 41
T Richtwerte ■ T = 60 °C → 1,0 × N ■ T = 55 °C → 0,75 × N ■ T = 50 °C → 0,55 × N ■ T = 45 °C → 0,3 × N PYROMAT ECO...
Seite 42
Die Aufheizzeiten werden erreicht, wenn die max. Dauerleistung des Speicher-Wassererwärmers bei der jeweiligen Heizwasser-Vorlauf- temperatur und der Trinkwassererwärmung von 10 auf 60 °C zur Ver- fügung steht. Speicherinhalt 1000 Aufheizzeit (min) bei Heizwasser-Vorlauftemperatur 90 °C 80 °C 70 °C PYROMAT ECO...
Seite 43
Trinkwasserseitiger Durchflusswiderstand für eine Speicherzelle A Speicherinhalt 160 und 200 l Heizwasserseitiger Durchflusswiderstand B Speicherinhalt 300 l C Speicherinhalt 500 l A Speicherinhalt 160 und 200 l D Speicherinhalt 750 l B Speicherinhalt 300 l E Speicherinhalt 1000 l PYROMAT ECO...
Der Anschluss an den Schornstein ist steigend mit einem Winkel von 160 - 200 °C) durchzuführen. 30 - 45° zu erfolgen. Die Abgasleitung einschl. Einführung in den Um Versottungsgefahr zu vermeiden, ist ein isolierter Kamin vorzuse- Schornstein ist gasdicht auszuführen. hen. PYROMAT ECO...
5784 Dimensionierung der Heizwasser-Pufferspeicher für staatliche Förderung Das Bundesamt für Wirtschaft und Ausfuhrkontrolle (BAFA) fördert Förderungsfähig sind die Heizkessel Pyromat ECO, Typ PMEA Anlagen zur Verfeuerung fester Biomasse in Bestandsgebäuden von ■ Halbmeterscheit-Kessel: 35, 45, 55 und 65 5 bis 100 kW Nenn-Wärmeleistung. Eine Förderung für die Errichtung ■...
Dem Füllwasser kann ein speziell für Heizungsanlagen geeignetes Frostschutzmittel beigefügt werden. Die Eignung ist vom Hersteller des Frostschutzmittels nachzuweisen, da sonst Beschädigungen an Dichtungen und Membranen sowie Geräusche im Heizbetrieb auftre- ten können. Für hierdurch auftretende Schäden und Folgeschäden übernimmt Köb keine Haftung. PYROMAT ECO...
■ Vor und nach der Nutzung des Brenners muss die Brennkammer des Kessels gründlich gereinigt werden ■ Die Auswahl des Öl-Gebläsebrenners ist nach seiner max. Nenn- Wärmeleistung zu erfolgen. S. Angaben in folgender Tabelle Pyromat ECO... Best-Nr. Pyromat ECO PMEA00 PMEA00 PMEA00 PMEA00...
Der Druck muss an jeder Stelle der Heizungsanlage, auch an der die Heizungsanlage gelangende Sauerstoff reagiert, ohne Schäden zu Saugseite der Pumpe, und bei jedem Betriebszustand über dem Druck verursachen, mit den Werkstoffen der Anlage. der umgebenden Atmosphäre liegen. PYROMAT ECO...
Die Auslegung des Ausdehnungsgefäßes muss nach den Anlagen- Auswahltabellen für Ausdehnungsgefäße siehe Preisliste Vitoset. parametern erfolgen. 8.2 Anschlüsse ECO 33 bis 55 und 65 ECO 61 bis 151 Vorlauf 1¼ 1½ Rücklauf 1¼ 1½ Kaltwasserzulauf bauseits ½ ½ Kaltwasser-Ablauf bauseits ¾ ¾ PYROMAT ECO...
