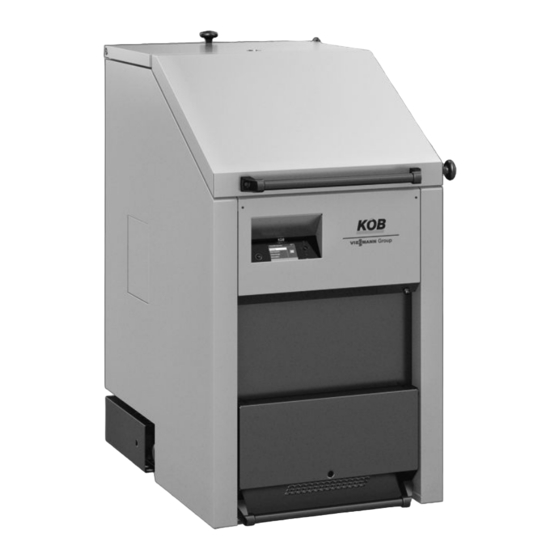

KOB PYROMAT ECO Montageanleitung
Vorschau ausblenden
Andere Handbücher für PYROMAT ECO:
- Bedienungsanleitung (84 Seiten) ,
- Serviceanleitung (80 Seiten) ,
- Planungsanleitung (52 Seiten)
Verwandte Anleitungen für KOB PYROMAT ECO
Inhaltszusammenfassung für KOB PYROMAT ECO
- Seite 1 Montageanleitung für die Fachkraft PYROMAT ECO PYROMAT ECO Nach Montage entsorgen! 5724 501 8/2012...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Gefahr ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Perso- an der separaten Sicherung oder nenschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheit und Haftung..................Montagevorbereitung..................Montageablauf Gehäuse des Abgasgebläses montieren............. 18 Abgasgebläse montieren..................19 Heizkessel abgasseitig anschließen..............20 Heizkessel heizwasserseitig anschließen............22 ■ Hydraulischer Anschluss................... 22 ■ Anschlüsse......................23 Elektrische Anschlüsse ausführen............... 24 ■ Übersicht oberer Anschlusskamm..............24 ■ Übersicht unterer Anschlusskamm..............25 ■... -
Seite 4: Sicherheit Und Haftung
Sicherheit und Haftung Verwendung Der Heizkessel Pyromat Eco, Typ PMEA Hinweis kann für folgende Zwecke eingesetzt Der Pyromat Eco, Typ PMEA ist aus- werden: schließlich von autorisierten und einge- ■ Raumbeheizung über eine Heizungs- wiesenen Personen zu bedienen. anlage ■ Trinkwassererwärmung Jede andere oder darüber hinausge-... - Seite 5 Sicherheit und Haftung (Fortsetzung) Arbeitsschutz Gefahr Gefahr Unsachgemäß ausgeführte Das Berühren spannungsfüh- Elektroinstallationen können zu render Bauteile kann zu gefährli- Verletzungen durch elektrischen chen Verletzungen durch elektri- Strom und zu Geräteschäden schen Strom führen. Einige Bau- führen. teile auf Leiterplatten führen nach Ausschalten der Netzspannung Netzanschluss und Schutzmaß- noch Spannung.
- Seite 6 Sicherheit und Haftung (Fortsetzung) Arbeiten am Heizkessel Achtung Vor Inbetriebnahme und nach Reparatur- oder Wartungsarbei- ten prüfen, dass der Heizkessel dem bestim- mungsgemäßen Zustand ent- spricht. ■ Geeignete Schutzkleidung (z.B. Sicherheitsschuhe) tragen entspre- chend der geltenden Vorschriften zur Unfallverhütung und Bestimmungen der Berufsgenossenschaften.
-
Seite 7: Montagevorbereitung
Montagevorbereitung Entladen und Transport Hinweis Achtung Vor dem Entladen die Warensendung Durch Erschütterungen kann die durch den Empfänger auf Beschädigung Ausmauerung der Brennkammer prüfen. Beschädigungen auf dem Liefer- beschädigt werden. schein notieren und beim Transportun- Setzen Sie den Heizkessel wäh- ternehmen melden. - Seite 8 Montagevorbereitung (Fortsetzung) Wandabstände...
- Seite 9 Montagevorbereitung (Fortsetzung) Pyromat ECO... 35 -65 ≥200 ≥400 ≥400 ≥400 ≥400 Achtung Ansprüche an den Aufstellungsort Beschädigung des Heizkessels ■ Keine Luftverunreinigungen durch durch falsche Aufstellung. Halogenkohlenwasserstoffe (z. B. ent- Der Heizkessel muss gerade und halten in Sprays, Farben, Lösungs-...
- Seite 10 Montagevorbereitung (Fortsetzung) Bauteile aus Kessel entnehmen 1. Füllraumtür öffnen. Bauteile im Füllraum des Kessels: ■ bei Pyromat Eco 35-65: 2. Bauteile aus Füllraum entnehmen. – Gebläse und Gehäuse fertig mon- tiert 3. Aschetür öffnen. ■ bei Pyromat Eco 61-151: – Gebläsegehäuse 4.
- Seite 11 Montagevorbereitung (Fortsetzung) ■ Pufferspeicher-Regelventil Zusätzlich zum Kessel geliefert: ■ Reinigungswerkzeug ■ TU-Set bestehend aus: – Montage- und Serviceanleitung Bauteile in der Aschenlade des Kessels: – Bedienungsanleitung ■ Schauglas ■ Drallstabsatz (je nach Kesselleistung) ■ 3 Tauchhülsen für Puffer-Temperatur- ■ Leistungsaufkleber Kessel sensoren ■...
- Seite 12 Montagevorbereitung (Fortsetzung) Schauglas montieren 1. Ascheraumtür öffnen und Schauglas 3. Schauglas einschrauben. aus Aschelade nehmen. 2. Transportöse abschrauben.
- Seite 13 Montagevorbereitung (Fortsetzung) Transportfüße demontieren Gefahr Hinweis Verletzungsgefahr durch Abrut- Für die Demontage der Transportfüße schen und Kippen des Kessels. einen Rangier-Wagenheber verwen- Bei der Demontage der Trans- den. portfüße auf sicheren Stand des Rangier-Wagenhebers achten. Das Kesselgewicht beachten (s. Seite). Nur entsprechende Werk- zeuge und Hilfsmittel einsetzen.
- Seite 14 Montagevorbereitung (Fortsetzung) Hintere Transportfüße demontieren 1. Lambdasonde aus Gehäuse aus- 3. Transportfüße hinten entfernen. bauen. Vierkant-Holz in Abgasstut- zen des Kessels bis zum Anschlag 4. Kessel langsam mit Rangier-Wagen- einschieben. heber absenken. 2. Wagenheber an Vierkant-Holz anset- zen. Kessel anheben.
- Seite 15 Montagevorbereitung (Fortsetzung) Vordere Transportfüße demontieren 1. Aschenraumtür an Kesselfront öff- 4. Transportfüße vorne entfernen. nen. 5. Kessel langsam mit Wagenheber 2. Vierkant-Holz in Füllkammer-Raum ablassen. bis zum Anschlag einschieben. 3. Kessel mit Wagenheber anheben.
- Seite 16 Montagevorbereitung (Fortsetzung) Drallstabsatz montieren (falls vorhanden) Der Drallstabsatz des Kessels besteht aus Wirbulatoren und den dazugehöri- gen Aufhängebügeln. 1. Reinigungsdeckel des Wärmetau- 4. Wirbulatoren an den Aufhängebü- schers am Pilzgriff entriegeln. geln in die Röhren des Wärmetau- schers einbringen. 2. Reinigungsdeckel öffnen. 5.
- Seite 17 Montagevorbereitung (Fortsetzung) Leistungsaufkleber Kessel anbringen A Typenschild Kessel 1. Aufkleber Kessel-Leistung der Ver- packung entnehmen. 2. Hinweis Staubfreie und fettfreie Oberfläche des Typenschild zum Aufkleben des Aufklebers sicherstellen. Aufkleber auf dem Typenschild des Kessels (A) anbringen.
-
Seite 18: Gehäuse Des Abgasgebläses Montieren
Gehäuse des Abgasgebläses montieren Hinweis 2. Lambdasonde montieren. Das Gebläse und das Gehäuse wird für die Halbmeterscheit-Kessel (Pyromat 3. Abgastemperatursensor montieren Eco 35,45,55 und 65) fertig montiert und anschließen. geliefert. 4. Stecker aG, a-Ö und a-ÖA auf den 1. Gehäuse mit Gebläse mittels Steckerkamm an der Rückseite des Schrauben auf den hervorstehenden Heizkessels aufstecken. -
Seite 19: Abgasgebläse Montieren
Dieser Montageschritt entfällt bei den Halbmeterscheit-Kesseln (Pyromat Eco 35,45,55 und 65). 1. Gebläse auf das Gehäuse stecken 3. Flügelmuttern festziehen. und mittels Flügelmuttern sichern. 2. Elektrische Leitungsführung nur bei Pyromat Eco 61, 81, 101 und 151. Leitungsführung mittels Flügel- schraube montieren. -
Seite 20: Heizkessel Abgasseitig Anschließen
Heizkessel abgasseitig anschließen Hinweis Wir empfehlen den Einbau eines elastischen Verbindungsstücks in das Abgasrohr. So werden Schallübertragungen, verursacht durch das Saugzuggebläse, vermie- den. Abgasrohr nicht in den Schornstein einmauern. Hinweis Keine Nebenluftvorrichtung (Zugregler) einbauen. A Wärmedämmung B Elastischer Abgasrohreintritt... - Seite 21 Heizkessel abgasseitig anschließen (Fortsetzung) 1. Abgasrohr zum Schornstein steigend 3. Abgasrohr min. 30 mm dick wärme- (möglichst 45°) verlegen. dämmen. Max. Abgasrohrlänge: 3000 mm. Hinweis Abgasrohr (lichte Weite) Bei zu erwartender Kondensatbildung im Kamin empfehlen wir das Abgasrohr 40 - 100 kW 7 200 mm einige Zentimeter in den Kamin zu schie- 120 - 170 kW...
-
Seite 22: Heizkessel Heizwasserseitig Anschließen
Heizkessel heizwasserseitig anschließen Hydraulischer Anschluss A Kessel-Rücklauf E Ventil thermische Ablaufsicherung B Kessel-Vorlauf F Absperrventil C Thermische Ablaufsicherung , G Partikelfilter Sicherheits-Wärmetauscher im H Rückschlag-Klappe Kessel eingebaut K Druckminderer D Sensor thermische Ablaufsiche- rung... -
Seite 23: Anschlüsse
Heizkessel heizwasserseitig anschließen (Fortsetzung) Anschlüsse ECO 33 bis 55 und 65 ECO 61 bis 151 Vorlauf 1¼” 1½” Rücklauf 1¼” 1½” Kaltwasserzulauf bauseits ½” ½” Kaltwasser-Ablauf ¾” ¾” bauseits in Metall fest verrohrt, 2,5 bis 4 bar... -
Seite 24: Elektrische Anschlüsse Ausführen
Elektrische Anschlüsse ausführen Übersicht oberer Anschlusskamm A Stecker aVG : KM-Bus B Stecker a;S : Kesselregelventil C Stecker sL : Kesselkreispumpe D Stecker aML : Freigabe zusätzlicher Kessel oder Freigabe Öl-/Gasbrenner (mit Beispiel Sicherheitskette) E Stecker fÖ : Netzanschluss F Stecker a;A : Pufferspeicher-Regelventil G Stecker ) : Puffertemperatursensoren PTS (von links nach rechts: unten, mitte, oben) -
Seite 25: Übersicht Unterer Anschlusskamm
Elektrische Anschlüsse ausführen (Fortsetzung) Übersicht unterer Anschlusskamm A Stecker ! : Außentemperatursen- D Stecker gÖA : Externe Störmel- dung B Stecker aVH E Stecker a-Ö : Abgasgebläse C Stecker aG und a-ÖA : Abgastem- peratursensor und Hallsensor... -
Seite 26: Anschluss Der Stecker
Elektrische Anschlüsse ausführen (Fortsetzung) Anschluss der Stecker Stecker aVG anschließen: KM-Bus für Erweiterungssätze Belegung Funktion Zusatzinformationen KM-Bus + — KM-Bus - — Empfohlener Kabeltyp: Min. und max. Durchmesser (Zugentlas- ■ H05VV-F2X 0,75 mm² tung): 6,5 - 8,3 mm ■ H05RN-F2X 0,75 mm² Für die Montage Erweiterungssatz: Montageanleitung Erweiterungs- satz... - Seite 27 Elektrische Anschlüsse ausführen (Fortsetzung) max. 2A A Beispielhafte Darstellung der Sicherheitskette Anschluss Stecker Beschreibung Null-Leiter Erdung Leiter Phase 230 V, max. 2 A Sicherheitskette A nach den geltenden Hinweis Ein Türkontaktschalter Fülldeckel und Vorschriften ausführen. Schalter Brennerausfahrvorrichtung sind im Lieferumfang der optionalen Brennerausfahrvorrichtung enthalten.
- Seite 28 Elektrische Anschlüsse ausführen (Fortsetzung) A Freigabe Kessel Anschluss Stecker Beschreibung Null-Leiter Erdung Leiter Phase 230 V, max. 2 A Empfohlener Kabeltyp: Min. und max. Durchmesser (Zugentlas- ■ H05VV-F2X 1,5 mm² tung): 6,5 - 8,3 mm ■ H05RN-F2X 1,5 mm² Stecker fÖ: Netzanschluss anschließen...
- Seite 29 Elektrische Anschlüsse ausführen (Fortsetzung) Belegung Funktion Zusatzinformationen 230 VAC / 50 Hz max. Vorsicherung 6 A — — — — Vorsicherung bauseits: 6 A Min. und max. Durchmesser (Zugentlas- tung): 6,5 - 8,3 mm Empfohlener Kabeltyp: ■ H05VV-F3G 1,5 mm² ■...
- Seite 30 Elektrische Anschlüsse ausführen (Fortsetzung) Stecker ): Puffertemperatursensoren anschließen A Puffertemperatursensor PTS unten C Puffertemperatursensor PTS oben (Pt1000) (Pt1000) B Puffertemperatursensor PTS Mitte (Pt1000) Belegung Funktion Zusatzinformationen Puffertemperatursensor PTS oben Pt1000 Puffertemperatursensor PTS mitte Pt1000 Puffertemperatursensor PTS unten Pt1000 GND (für alle 3 Sensoren) —...
- Seite 31 Elektrische Anschlüsse ausführen (Fortsetzung) Stecker !: Außentemperatursensor anschließen A Pt1000 Belegung Funktion Zusatzinformationen Außentemperatursensor Pt1000 Außentemperatursensor GND — Empfohlener Kabeltyp: Min. und max. Durchmesser (Zugentlas- ■ H05VV-F2X 0,75 mm² tung): 6,5 - 8,3 mm ■ H05RN-F2X 0,75 mm²...
-
Seite 32: Netzanschluss
Elektrische Anschlüsse ausführen (Fortsetzung) Stecker gÖA: Sammelstörmeldung anschließen A Signaleinrichtung (z.B. Hupe) Belegung Funktion Zusatzinformationen Störmeldung (Wurzelkontakt) pot. freier Kontakt Störmeldung max. 250 V, 4 A Empfohlener Kabeltyp: Min. und max. Durchmesser (Zugentlas- ■ H05VV-F2X 1,5 mm² tung): 6,5 - 8,3 mm ■... -
Seite 33: Aufhängung Reinigungswerkzeug Montieren
Netzanschluss (Fortsetzung) Der Hauptschalter muss außerhalb des Aufstellraums angebracht werden und gleichzeitig alle nicht geerdeten Leiter mit min. 3 mm Kontaktöffnungsweite trennen. Aufhängung Reinigungswerkzeug montieren ■ Die Aufhängung des Putzwerkzeuges in Kesselnähe an der Wand montie- ren. Inbetriebnahme und Einregulierung Serviceanleitung des Heizkes- sels... -
Seite 34: Anhang
Anhang Bei Anlieferung bereits angeschlossene Stecker Stecker a;S : Kessel-Regelventil Anschluss Stecker Farbe Beschreibung blau Null-Leiter weiss Stellsignal ZU (AC 230V) schwarz Stellsignal AUF (AC 230V) Stecker sL: Kessel-Kreispumpe... - Seite 35 Anhang (Fortsetzung) Stecker aG Abgastemperatursensor und a¢ÖA Hallsensor 100A A Pt1000 Klemme an Stecker a-ÖA Elektrische Leitung Hallsensor D (rot) Hallsensor C (weiß) Hallsensor B (schwarz) Stecker a¢Ö: Abgasgebläse...
-
Seite 36: Stichwortverzeichnis
Stichwortverzeichnis Anschluss Hauptschalter........32 ■ abgasseitig.......20, 22 Netzanschluss........32 Elektrische Anschlüsse......24 Köb Holzheizsysteme GmbH Flotzbachstrasse 33 A-6922 Wolfurt Telefon: +43 (0)5574 6770-0 Telefax: +43 (0)5574 65707 www.kob.cc...
