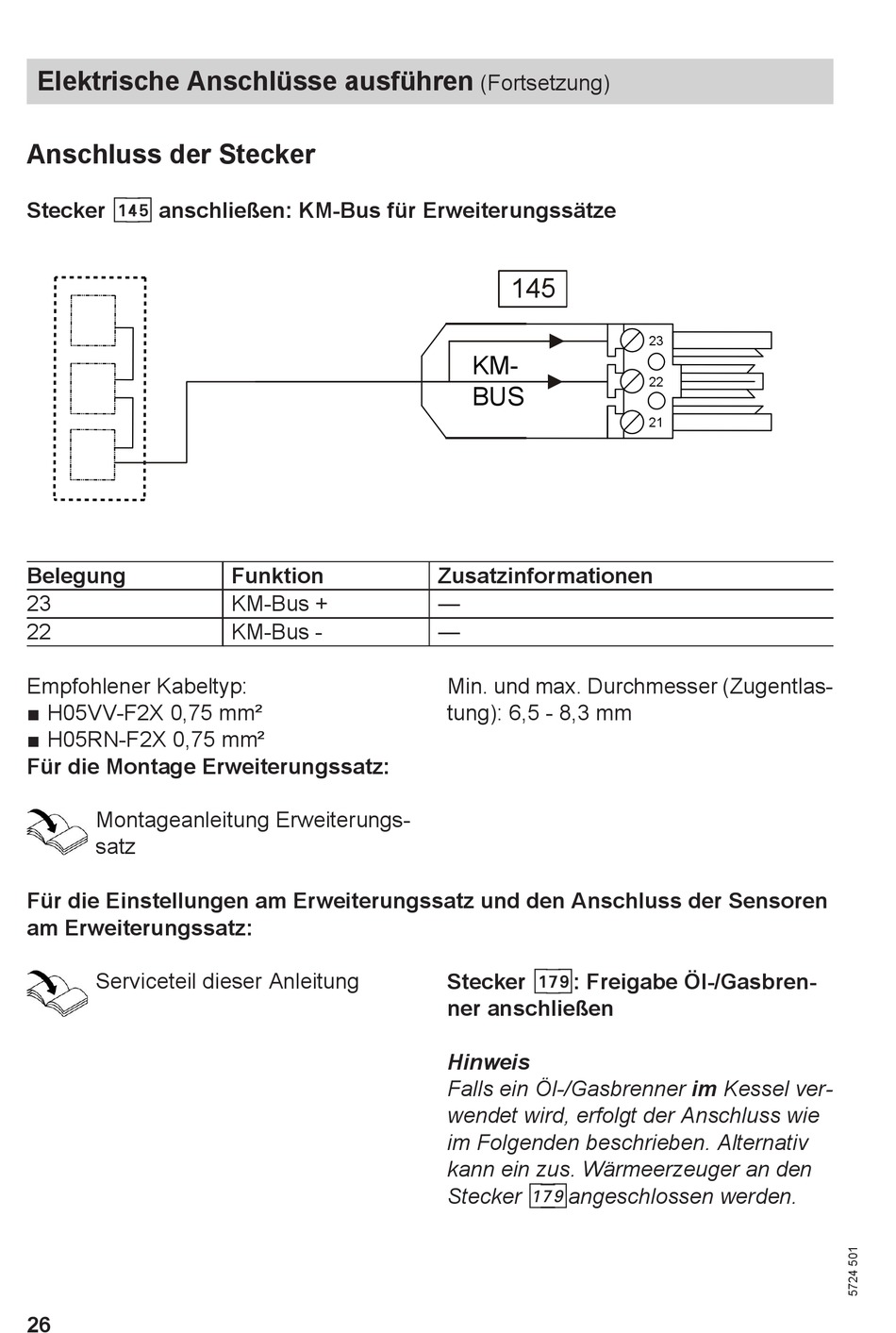

Elektrische Anschlüsse ausführen

Anschluss der Stecker

Stecker aVG anschließen: KM-Bus für Erweiterungssätze
Belegung
23
22
Empfohlener Kabeltyp:
■ H05VV-F2X 0,75 mm²
■ H05RN-F2X 0,75 mm²
Für die Montage Erweiterungssatz:
Montageanleitung Erweiterungs-
satz
Für die Einstellungen am Erweiterungssatz und den Anschluss der Sensoren
am Erweiterungssatz:
Serviceteil dieser Anleitung
26
Funktion
KM-Bus +
KM-Bus -
(Fortsetzung)
145
Zusatzinformationen
—
—
Min. und max. Durchmesser (Zugentlas-
tung): 6,5 - 8,3 mm
Stecker aML: Freigabe Öl-/Gasbren-
ner anschließen
Hinweis
Falls ein Öl-/Gasbrenner im Kessel ver-
wendet wird, erfolgt der Anschluss wie
im Folgenden beschrieben. Alternativ
kann ein zus. Wärmeerzeuger an den
Stecker aMLangeschlossen werden.
