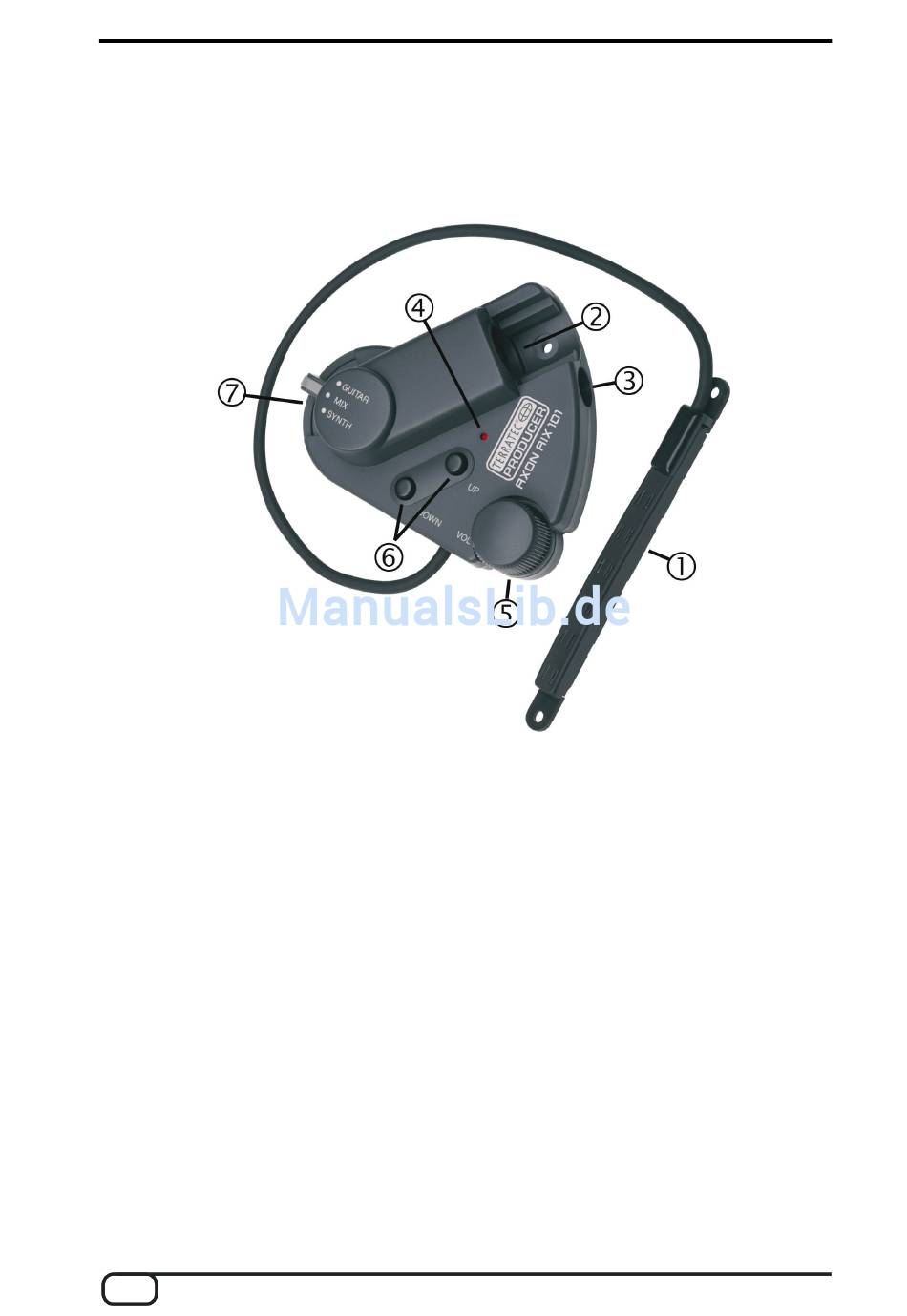

Anschlüsse und Bedienelemente
1. Pickup: Dies ist der eigentliche "Tonabnehmer", der die Schwingungen der Saiten in
ein elektrisches Signal umwandelt, das von dem AIX 101/103 verarbeitet und an den
AXON gesendet wird.
ACHTUNG: Aufgrund seiner extrem flachen Ausführung ist der Tonabnehmer recht
empfindlich und kann durch starken Druck, Biegen oder Verdrehen leicht beschädigt
werden. Behandeln Sie den Tonabnehmer daher mit äußerster Vorsicht!
2. Anschlussbuchse für 13-pol Kabel (AXON AXK 100): Dies ist der Signalausgang
des AIX 101/103. Verbinden Sie diese Buchse über das 13-pol Kabel mit der INPUT
Buchse am AXON. Das Kabel überträgt sowohl die vom Tonabnehmer des AIX
101/103 aufgenommenen Signale der individuellen Saiten als auch das Signal des
normalen Instrumentenausgangs zum AXON. Das Kabel versorgt das AIX 101/103
darüber auch mit Strom vom AXON und überträgt die Steuersignale, die beim Betäti-
gen der UP/DOWN Tasten sowie des VOLUME Reglers an dem AIX 101/103 erzeugt
werden.
3. Gitarren/Bass-Eingangsbuchse: Über diese Buchse wird das normale Tonsignal der
Gitarre/Bass in den AIX101/103 eingespeist. Verbinden Sie diese 3,5mm Miniklinken-
8
AXON AIX 101/103 (Deutsch)
