- Seite 1 TERRATEC PRODUCER/AXON AIX 101/103 Deutsches Handbuch Version 1.0, Stand: Oktober 2005...
- Seite 2 CE - Erklärung Wir: TerraTec Electronic GmbH · Herrenpfad 38 · D-41334 Nettetal erklären hiermit, dass das Produkt AXON AIX 101 und AXON AIX 103 auf das sich diese Erklärung bezieht, mit den folgenden Normen bzw. normativen Doku- menten übereinstimmt: EN 55013(2001)+A1(2003), EN 55020(2002).
-
Seite 3: Inhaltsverzeichnis
Inhalt AXON AIX 101/103 Guitar/Bass Pickup ................4 Sicherheitshinweise......................5 Teileliste ..........................6 Anschlüsse und Bedienelemente ..................8 Montage..........................9 Montage des Controllers....................10 Den optimalen Befestigungsort bestimmen ............... 10 Auswahl des Anbauverfahrens .................. 10 Montage mit Schraube und/oder Klebeband/Haftpolster ........... 11 Montage mit Klettband .................... -
Seite 4: Axon Aix 101/103 Guitar/Bass Pickup

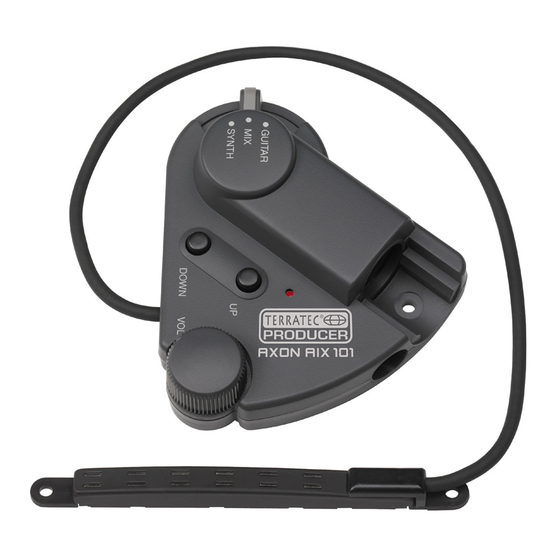

AXON AIX 101/103 Guitar/Bass Pickup Bei dem AIX-101/103 handelt es sich um einen Hochleistungs-Gitarrensynthesizer- Tonabnehmer für den Einsatz mit dem TerraTec AXON Guitar-To-MIDI Controller. Ord- nungsgemäß montiert und eingestellt, verleiht das System beinahe jeder elektrischen Gi- tarre / Bass sowie auch jeder mit Stahlsaiten versehenen akustischen Gitarre volle MIDI- Fähigkeiten. -
Seite 5: Sicherheitshinweise
Gehäuses und eigenmächtige Eingriffe können irreparable Schäden und elektri- sche Schläge zur Folge haben. Überlassen Sie alle Wartungsarbeiten dem qualifizier- ten TerraTec Personal. TerraTec kann nicht für Schäden haftbar gemacht werden, die auf Fehler durch die Montage, Bedienung oder Nutzung zurückzuführen sind. AXON AIX 101/103 (Deutsch) -
Seite 6: Teileliste
12 Stück (AIX 103) Wieder verwendbare Kleine Schraube 3x6 mm Kleine Schrauben Haftpolster mit Unterlegscheibe 3x6, 3x8 und 3x12 mm 2 Stück (AIX 101) 2 Stück (AIX 103) je 2 Stück (AIX 103) 8 Stück (AIX 103) AXON AIX 101/103 (Deutsch) - Seite 7 Doppelseitiges Klebeband Wieder verwendbare Haftpolster (3x16 mm) 1 Stück 3 Stück (AIX 101) 3 Stück (AIX 101) 6 Stück (AIX 103) Klettband-Set Halterung Abstandhalter 1 Stück 1 Stück (doppelseitig klebend) 6 Stück (AIX 101) Saugkappen 3 Stück AXON AIX 101/103 (Deutsch)
-
Seite 8: Anschlüsse Und Bedienelemente
Strom vom AXON und überträgt die Steuersignale, die beim Betäti- gen der UP/DOWN Tasten sowie des VOLUME Reglers an dem AIX 101/103 erzeugt werden. 3. Gitarren/Bass-Eingangsbuchse: Über diese Buchse wird das normale Tonsignal der Gitarre/Bass in den AIX101/103 eingespeist. Verbinden Sie diese 3,5mm Miniklinken- AXON AIX 101/103 (Deutsch) -
Seite 9: Montage
Nylonsaiten und anderen nichtmetallischen Saiten. Der AIX 101/103 ist speziell für 6-saitige Gitarren bzw. 4/5/6-saitige Bässen vorgese- hen. Bei Gitarren mit 12 Saiten oder einer anderen abweichenden Saitenkonfiguration kann das System nicht ordnungsgemäß funktionieren. AXON AIX 101/103 (Deutsch) -
Seite 10: Montage Des Controllers
Ermöglicht in Verbindung mit Klebeband den Anbau des Controllers auf einer gewölb- ten Decke. Erlaubt eine einfache Befestigung mit sicherem Halt. Erfordert das Bohren eines Lochs in den Korpus. Montage mit Klettband Erlaubt einfaches Abnehmen/Anbringen des Controllers. AXON AIX 101/103 (Deutsch) -
Seite 11: Montage Mit Schraube Und/Oder Klebeband/Haftpolster
Bei der Befestigung mit Klettband darf das Klebeband NICHT verwendet werden! Ziehen Sie das Schutzpapier von der einen Seite des jeweiligen Klebebands/Haftpolsters ab, und bringen Sie es an der Unterseite des Controllers an, wie in der Abbildung gezeigt (3 Stück). AXON AIX 101/103 (Deutsch) - Seite 12 Haftwirkung nachlassen sollte, durch vorsichtiges Waschen mit einem neutralen Reinigungsmittel von Staub und Schmutz befreit werden können. Wenn Sie den Cont- roller entfernen, sollten Sie das ursprüngliche Schutzpapier wieder an den Haftpols- tern anbringen, damit sie in gutem Zustand bleiben. AXON AIX 101/103 (Deutsch)
-
Seite 13: Montage Mit Klettband
Instrumentenkorpus befestigt werden kann. Bevor Sie die Halterung an der Gitarre bzw. Bass festmachen, entfernen Sie zunächst die beiden durch Pfeile gekennzeichneten Schrauben an der Unterseite des Controllers, und schrauben den Controller dann mit die- sen Schrauben an der Halterung fest, wie in der Abbildung gezeigt. AXON AIX 101/103 (Deutsch) -
Seite 14: Montage Mit Saugkappen
Saugkappe in den breiteren Teil des Ausschnitts an der Unterseite des Controllers ste- cken und dann in die Verengung drücken, bis die Saugkappe fest sitzt. Achten Sie darauf, dass die Anbaufläche auf dem Korpus frei von Staub und Schmutz ist, und drücken Sie AXON AIX 101/103 (Deutsch) -
Seite 15: Montage Des Tonabnehmers
Tonabnehmer arbeitet einwandfrei, wenn die Saiten über den zugehörigen Magneten liegen (eine exakt mittige “Deckung” ist nicht erforderlich). Achten Sie darauf, dass jede Saite auch beim Ziehen noch über ihrem Magneten verläuft. AXON AIX 101/103 (Deutsch) - Seite 16 Der AIX 103 sollte so zwischen dem hinteren Tonabnehmer und dem Steg (Saitenhalter) angebracht werden (Abstand 10 – 20mm), dass sein Kabelende neben der Saite mit dem tiefsten Ton zu liegen kommt (andersherum kann der Tonabnehmer nicht funktionieren). AXON AIX 101/103 (Deutsch)
- Seite 17 Wenn der Tonabnehmer optimal ausgerichtet ist, markieren Sie die Zentren der beiden Schraubenlöcher an seinen Enden mit einem feinen Stift oder Dorn auf der Bassdecke. Wenn keine Markierungsspuren auf der Decke zurückbleiben sollen, verwenden Sie klei- ne Stückchen Markierungsband anstelle eines Stifts. AXON AIX 101/103 (Deutsch)
-
Seite 18: Auswahl Des Anbauverfahrens
Hilfe der Abstandhalter (siehe “HINWEISE” weiter unten), bis der Abstand zwischen der Oberseite des Tonabnehmers und der Unterseite der Saiten etwa 1 – 2mm beträgt, wenn Sie die Saiten am Bund der höchsten Note am Hals greifen. Zum Prüfen des Abstands verwenden Sie die mitgelieferte Lehre. AXON AIX 101/103 (Deutsch) - Seite 19 Schutzpapier ab. Bringen Sie nun noch die benötigte(n) Lage(n) Abstandhalter an, indem Sie das Schutzpapier abziehen und den jeweiligen Abstandhalter an der Unterseite des Tonabnehmers anbringen. Kleben Sie die Tonabnehmer/Abstandhalter-Baugruppe schließlich vorsichtig an die markierte Position, um die Saiten danach wieder aufzuziehen und zu stimmen. AXON AIX 101/103 (Deutsch)
- Seite 20 Abstandhaltern: Wenn Sie zum Heben des Tonabnehmers einen Abstandhalter hinzufügen, entfernen Sie restliches doppelseitiges Klebeband vom bereits vorhandenen Abstandhalter, um dann das Schutzpapier vom neuen Abstandhalter zu entfernen und diesen auf den vorhandenen Abstandhalter zu kleben. AXON AIX 101/103 (Deutsch)
-
Seite 21: Montage Mit Federn Und Schrauben
Ziehen Sie die Saiten wieder auf die Gitarre/Bass auf, und stellen Sie dann die Tonab- nehmerhöhe durch Hinein- bzw. Herausdrehen der Schrauben ein. Der Abstand zwischen der Oberseite des Tonabnehmers und der Unterseite der Saiten muss etwa 1 mm betra- AXON AIX 101/103 (Deutsch) -
Seite 22: Montage Mit Ankerblechen (Nur Aix 103)
Saiten und dem jeweiligen Magnetpaar bei der höchsten Note gegriffener Saite mit den mitgelieferten Abstandslehren. 8. Wenn die Tonabnehmerhöhe stimmt, stellen Sie die Eingangsverstärkung für jede Saite am AXON Guitar to MIDI Konverter ein. (Siehe Bedienungs-Anleitung AXON.) AXON AIX 101/103 (Deutsch) -
Seite 23: Spielvorbereitungen
13-pin Kabel AXON AXK 100. 1. Das Instrumentenkabel anschließen Stecken Sie den 1/4-Zoll-Klinkenstecker des mit dem AIX 101/103 gelieferten Instrumen- tenkabels in die Ausgangsbuchse an der Gitarre/Bass, und den Mini-Stecker in die Ein- gangsbuchse am AIX 101/103. AXON AIX 101/103 (Deutsch) - Seite 24 101/103 und das andere an die INPUT Buchse des AXON an. Hinweise: Um zu verhindern, dass das 13-pol Kabel sich löst oder gar beschädigt wird, empfeh- len wir Ihnen, das Kabel am Knauf zwischen dem Gurt und dem Gitarrenkörper zu ver- legen. AXON AIX 101/103 (Deutsch)
-
Seite 25: Technische Daten
Wenn der AXON, der Tongenerator und die übrigen Geräte richtig angeschlossen und eingestellt sind (wie in ihren Bedienungsanleitungen beschrieben), ist das System spiel- bereit. Technische Daten Abmessungen (BxHxT) 85,1mm x 75,9mm x 28,8mm Gewicht: 30g (AIX 101), 78g (AIX 103) AXON AIX 101/103 (Deutsch)
