Der Tonabnehmer eignet sich für Bassgitarren mit bis zu 6 Saiten (6B, 5E, 4A, 3D, 2G,
1C). Bei einer 4saitigen Bassgitarre müssen die vier mittleren Magnetpaare des Tonab-
nehmers unter den Saiten zu liegen kommen, so dass jeweils ein Paar an beiden Enden
des Tonabnehmers frei bleibt. Bei einem E-Bass mit 5 Saiten hängt die Einbauposition
von der Saitenstimmung ab: für [B, E, A, D, G] bleibt das Jochpaar an der dem Kabel ge-
genüberliegenden Seite des Tonabnehmers frei, für [E, A, D, G, C] das kabelseitige, wie

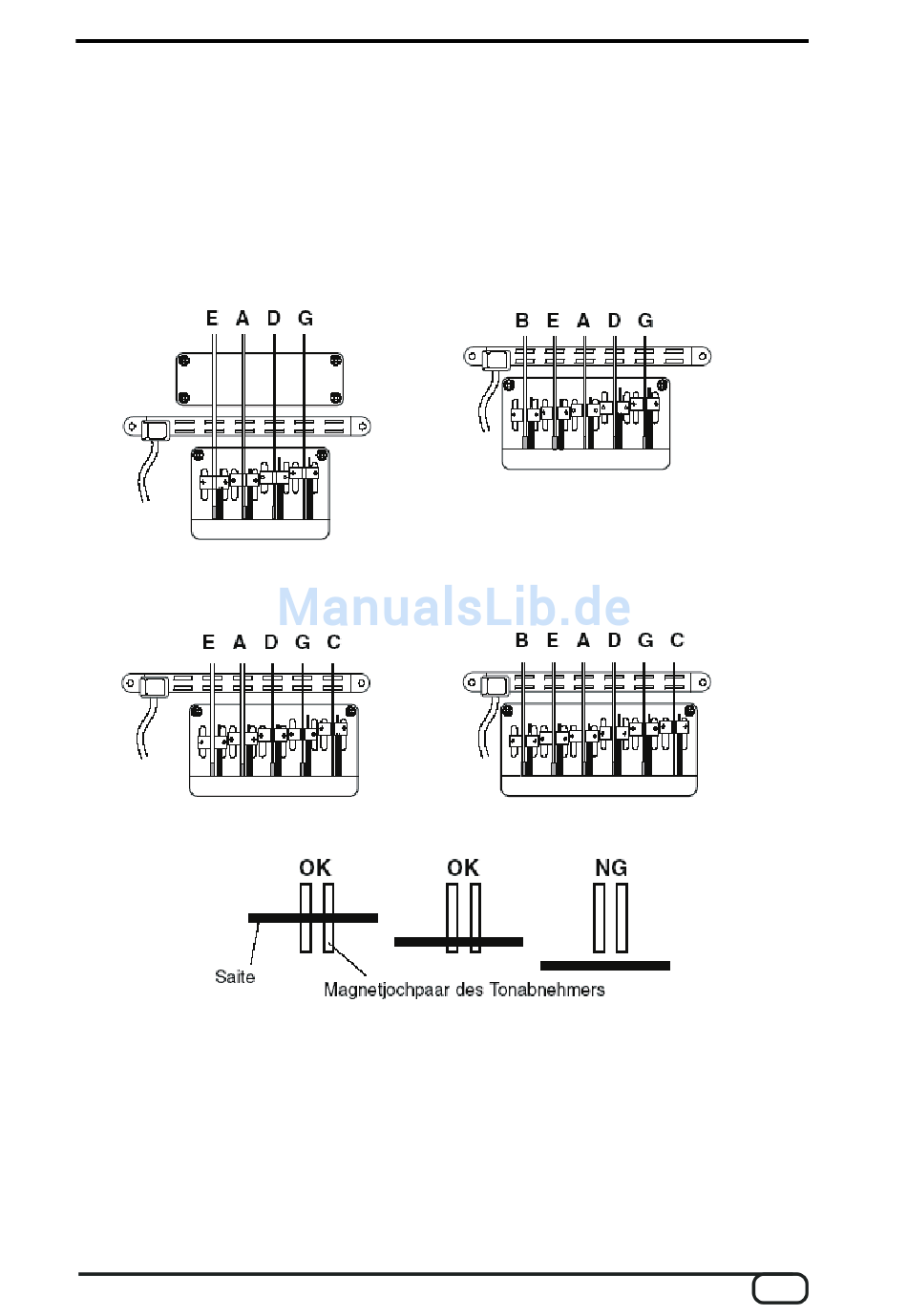

in den folgenden Abbildungen gezeigt.
4 Saiten
5 Saiten
Jede Saite muss über dem entsprechenden Magnetpaar liegen.
Wenn der Tonabnehmer optimal ausgerichtet ist, markieren Sie die Zentren der beiden
Schraubenlöcher an seinen Enden mit einem feinen Stift oder Dorn auf der Bassdecke.
Wenn keine Markierungsspuren auf der Decke zurückbleiben sollen, verwenden Sie klei-
ne Stückchen Markierungsband anstelle eines Stifts.
AXON AIX 101/103 (Deutsch)
5 Saiten
6 Saiten
