27.
EXIT
Nach der Betätigung Rückgang zum ausführlichen Menü.
_

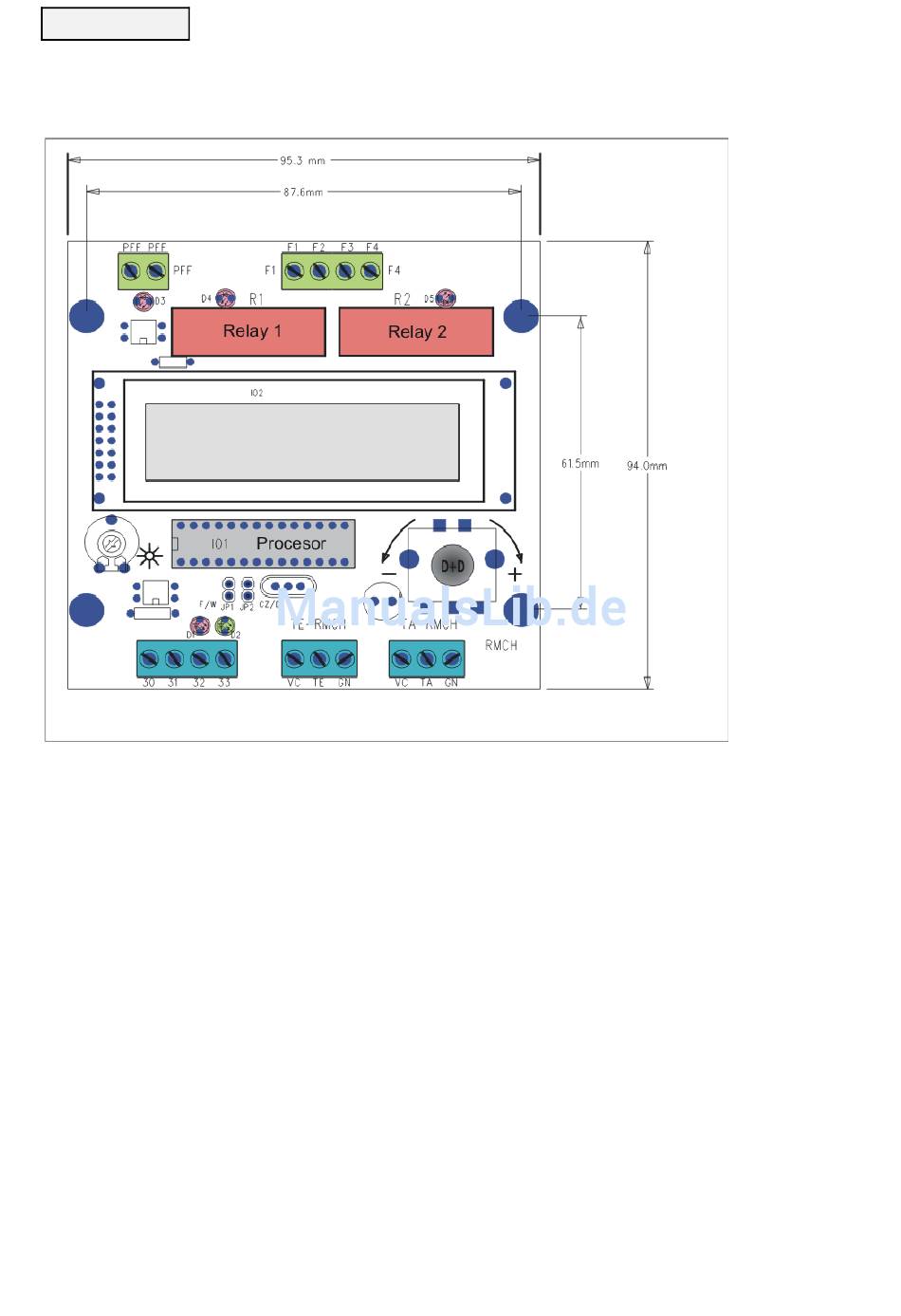

Schema der Leiterplatte
Version B
Klemmen 30, 31, 32, 33 Verbindung zur Kommunikation mit dem Modul RMT (RME)
Wobei 30 = Spannungsanschluss +12 V, 31 = Erde, 32 = Kommunikation Steuermodul -> RMT (RME),
33 = Kommunikation RMT (RME) -> Steuermodul.
Typische Grund-Stromaufnahme 25 mA + jedes geschlossene Relais +20 mA, erlaubte Spannungsbandbreite +10 bis +18 V.
Temperaturfühler TE-RMCH Typ ADS 150 (Dreileiterausführung) oder ADS 151 (Zweileiterausführung)
VC + 5 V TE Fühler GN Erde
Temperaturfühler TA-RMCH Typ ADS 150 (Dreileiterausführung) oder ADS 151 (Zweileiterausführung)
VC + 5 V TA Fühler GN Erde
Klemmen PFF für die Aufnahme des potentialfreien Kontaktes (eigene Spannung 12 V DC, 5 mA (aus Klemme 30))
Klemmen F1, F2 Kontakte des Relais 1 maximale Belastung (Widerstand) 250 V / 50 Hz, 1 A
Klemmen F3, F4 Kontakte des Relais 2 maximale Belastung (Widerstand) 250 V / 50 Hz, 1 A
Name: RMCH deutsch 9-8-01_2008.doc, Aktualisierung: 21.8.2008 10:16:00
7
