BEDIENUNGSANLEITUNG
für Lüftungsgeräte DUPLEX
Airflow Lufttechnik GmbH, Postfach 1208, D-53349 Rheinbach
Telefon 0 22 26 / 92 05-0, Telefax 0 22 26 / 92 05-11, eMail: info@airflow.de, Internet: http://www.airflow.de
MONTAGE- UND
RMCH
Digitales Regelmodul
mit Kühlung
Version: 01
Ausgabe: 09.08.2001
Kode: DE_2008_08
DE

Werbung

loading

Verwandte Anleitungen für Airflow RMCH

Inhaltszusammenfassung für Airflow RMCH

  • Seite 1 Ausgabe: 09.08.2001 Kode: DE_2008_08 MONTAGE- UND BEDIENUNGSANLEITUNG RMCH Digitales Regelmodul für Lüftungsgeräte DUPLEX mit Kühlung Airflow Lufttechnik GmbH, Postfach 1208, D-53349 Rheinbach Telefon 0 22 26 / 92 05-0, Telefax 0 22 26 / 92 05-11, eMail: info@airflow.de, Internet: http://www.airflow.de...
  • Seite 2 Wichtiger Hinweis: Diese Montage- und Bedienungsanleitung ist nur für Servicepersonal mit einer entsprechenden elektronische Qualifizierung bestimmt. Name: RMCH deutsch 9-8-01_2008.doc, Aktualisierung: 21.8.2008 10:16:00...

  • Seite 3: Grundbeschreibung

    CHW). Beim Einsatz eines Kaltwasserkühlers muss zusätzlich das Regelmodul RMT eingesetzt werden. Die Fernbedienung ist über die Steuerungseinheiten der Reihen R oder KP möglich. Voraussetzung für den Einsatz des RMCH in DUPLEX-Geräten ist das digitale Regelungssystem mit dem Regelmodul RMD.

  • Seite 4: Troubleshooting

    Version "F" (Direktkühlung) – Funktionen und Anzeigen Regelungsprinzip Das Regelmodul RMCH enthält ein Ausgangsrelais für die Ansteuerung des Magnetventils (wählbares Zubehör) und ein Signal für die Kältemaschine. Tin = Angeforderte Zulufttemperatur (Sollwert). Das Ausgangsrelais ist nur bei Erfüllung aller folgenden Bedingungen geschlossen: Der Sollwert für die Zulufttemperatur muss niedriger sein, als der Temperatur-Istwert,...

  • Seite 5: Ausführliches Menü

    Ausführliches Menü 1. TE RMCH Information über Temperaturen. Fehlende Information wird mit ***** angezeigt. **** °C Das RMCH erhält Temperaturwerte aus verschiedenen Quellen (Module RMD, RMT, RME) 2. TE RMT Wenn mindestens ein TE-Fühler misst, wird die Bedingung ausgewertet. **** °C Anstatt fehlender Temperaturinformation erscheint *****.

  • Seite 6: Kommunikationsbeschreibung

    Version "W" (Wasserkühlung) – Funktion und Anzeigen Regelungsprinzip Das Modul RMCH enthält einen Relaisausgang, der die Ausgänge des RMT-Moduls umschaltet, um den Mischer und die Umwälzpumpe des WW-Lufterhitzers bzw. die Ventile und Umwälzpumpe des Kaltwasser-Kühlsystems zu steuern. Der Relaisausgang schließt nur nach Erfüllung aller folgenden Bedingungen: Der Sollwert für die Zulufttemperatur muss niedriger sein, als der Temperatur-Istwert,...

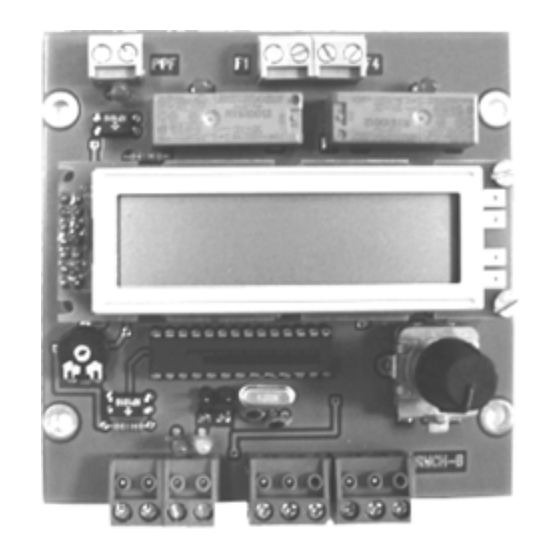

  • Seite 7: Schema Der Leiterplatte

    33 = Kommunikation RMT (RME) -> Steuermodul. Typische Grund-Stromaufnahme 25 mA + jedes geschlossene Relais +20 mA, erlaubte Spannungsbandbreite +10 bis +18 V. Temperaturfühler TE-RMCH Typ ADS 150 (Dreileiterausführung) oder ADS 151 (Zweileiterausführung) VC + 5 V TE Fühler GN Erde Temperaturfühler TA-RMCH Typ ADS 150 (Dreileiterausführung) oder ADS 151 (Zweileiterausführung)
