Grundbeschreibung
Das digitale Regelmodul RMCH dient zur Regelung der in Lüftungsgeräten des DUPLEX-Systems integrierten Kühlungs-
aggregate. Es regelt sowohl die Funktion eines Direktverdampfers (DUPLEX-CHF) als auch eines Kaltwasserkühlers (DUPLEX-
CHW).
Beim Einsatz eines Kaltwasserkühlers muss zusätzlich das Regelmodul RMT eingesetzt werden. Die Fernbedienung ist über die
Steuerungseinheiten der Reihen R oder KP möglich. Voraussetzung für den Einsatz des RMCH in DUPLEX-Geräten ist das
digitale Regelungssystem mit dem Regelmodul RMD.

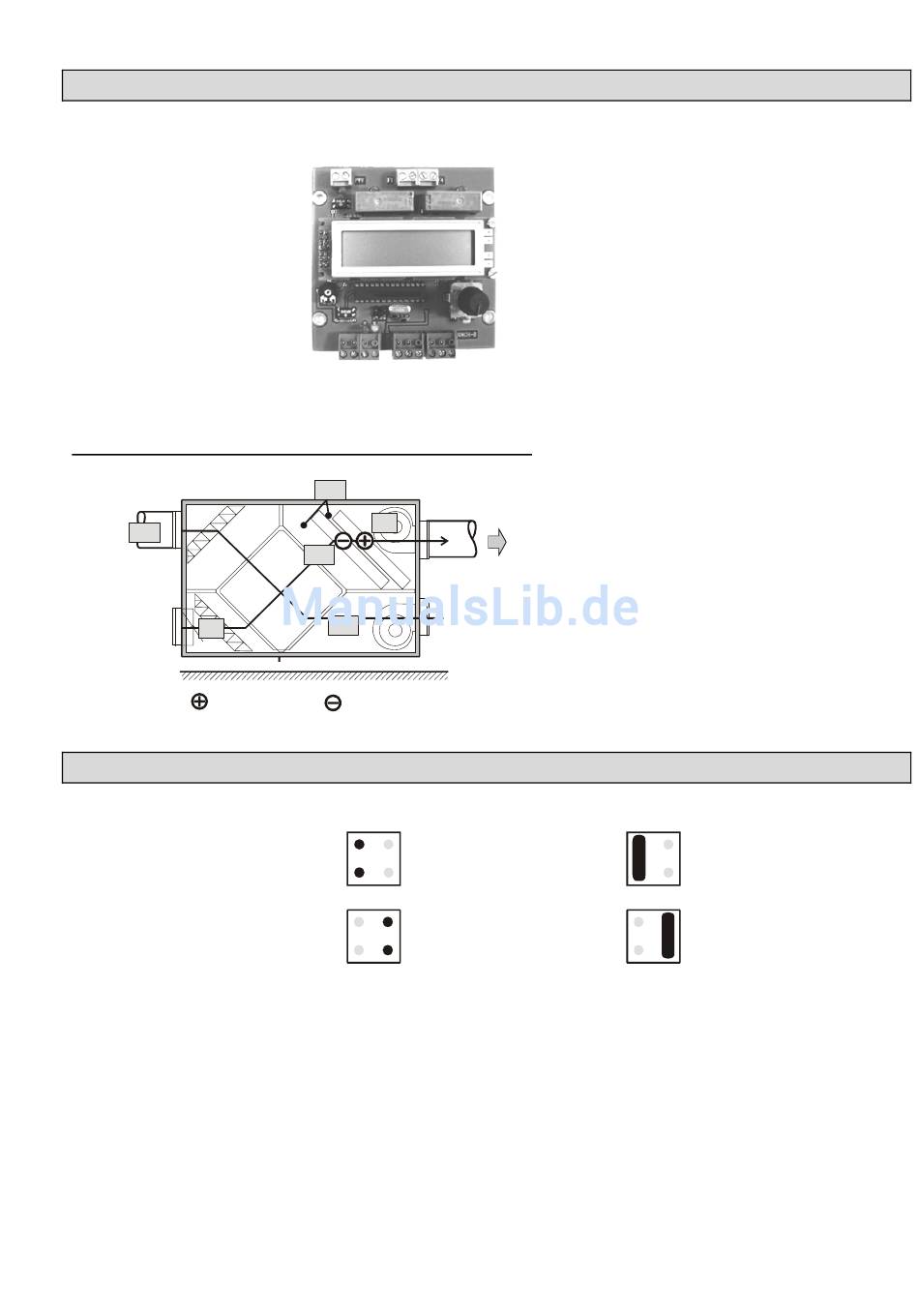

Anordnung der Temperaturfühler und des Differenzdruckschalters:
TR
TE
WW-Lufterhitzer
2.
Inbetriebnahme des RMCH
Grundsätzliche Funktionsvorwahl
Einstellung der Kühlerart
Jp1
Einstellung der Sprache
Jp2
Schalten Sie nach der Vorwahländerung die Hauptstromversorgung für mindestens fünf
Sekunden aus, damit der Prozessor ein Reset durchführen kann. Danach übernimmt er
die neue Einstellung.
Einstellung des Differenzdruckschalters (nur bei Direktverdampfer)
Der Differenzdruckschalter dient als Vereisungsschutz des Direktverdampfers. Er misst die Druckdifferenz über den
Direktverdampfer, die sich bei evtl. Vereisung erhöht. Der Schaltpunkt sollte auf etwa 50 Pa über dem normalen statischen
Druckverlust, verursacht durch den Direktverdampfer, bei höchster Drehzahl eingestellt werden (gemessen nach vollständiger
Installation des Kanalsystems und bei geschlossener Gerätetür). Bei Einstellung eines zu niedrigen Wertes würde die
Kältemaschine schon bei geringer Vereisung abschalten. Bei Einstellung eines zu hohen Wertes würde die Kältemaschine auch
bei völliger Vereisung des Direktverdampfers nicht abschalten, wenn sie nicht mit einem korrekt eingestelltem
Name: RMCH deutsch 9-8-01_2008.doc, Aktualisierung: 21.8.2008 10:16:00
PFF
TA
TE2
TI2
Luftkühler
Variante F (Direktverdampfer)
JP1 offen
JP1
JP2
Sprache tschechisch
JP2 offen
JP1
JP2
Temperaturfühler:
TE
Außenlufttemperatur
TE2 Lufttemperatur vor dem Lufterhitzer
bzw. Luftkühler
(nach dem Wärmetauscher)
TA
Zulufttemperatur
TR
Ablufttemperatur (
Raumtemperatur)
TI2
Temperatur der Fortluft
Differenzdruckschalter:
PFF Vereisungsschutz des Direktverdampfers
(Durch Differenzdruckschalter)
Variante W
(Kaltwasserkühler)
Jp1 geschlossen
JP1
JP2
Sprache deutsch
JP2 geschlossen
JP1
JP2
