6. Befestigungsmöglichkeiten, Befestigungszubehör
6. Mounting possibilities, mounting accessories

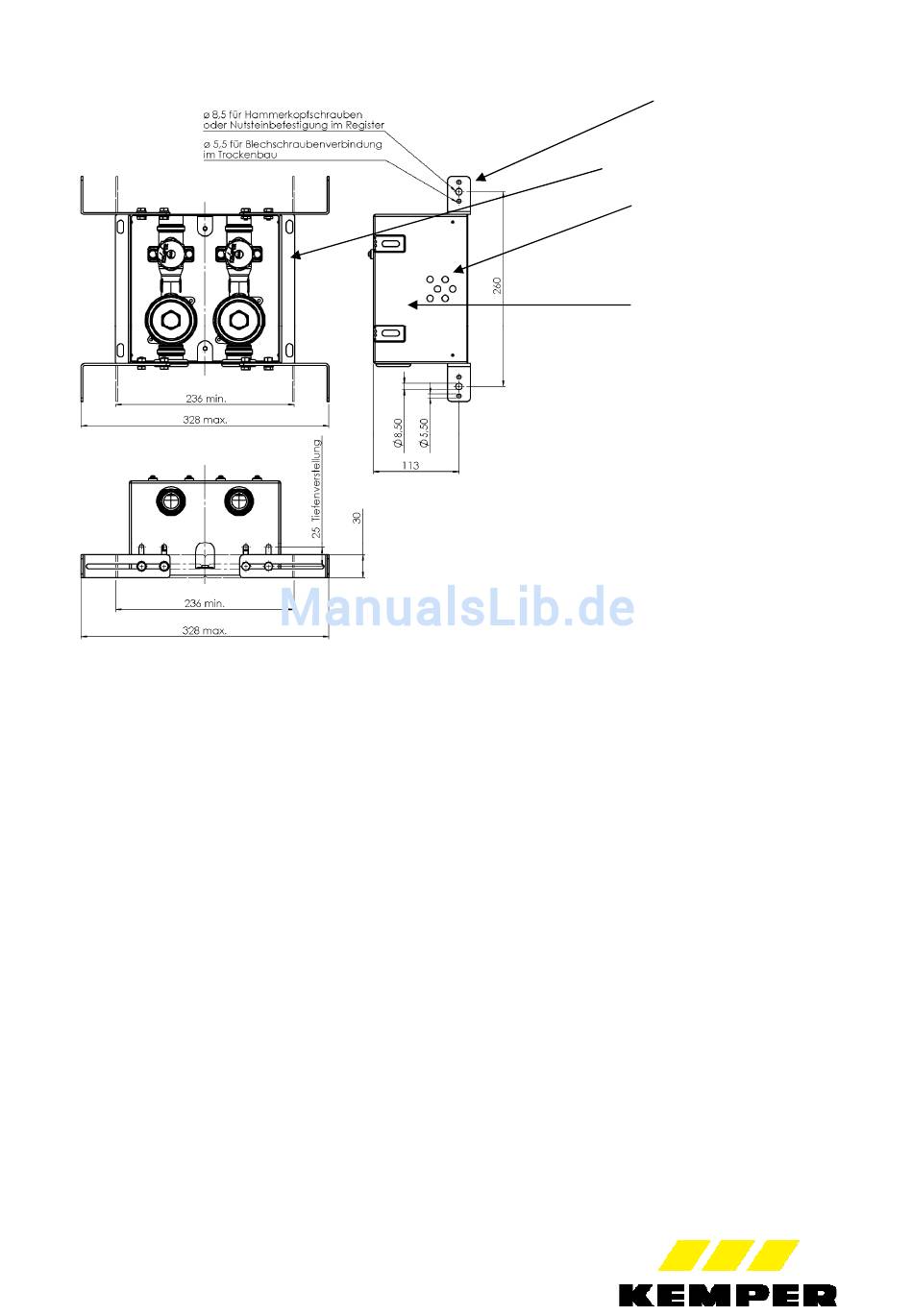

Möglichkeiten zur Befestigung des WZ-Kastens an Vorwandprofile
A) mittels optional erhältlichen KEMPER Befestigungswinkeln, Figur 870 00 002, incl. Schrauben, Scheiben und Muttern
in vorgefertigten Trägerelementen. Diese können durch Hammerkopfschrauben, Nutsteinbefestigung oder
Blechschrauben miteinander verbunden werden (25 mm Tiefenverstellung möglich).
B) mittels selbstschneidenden Schrauben an der Randverkleidung und dem Ständerrahmen.
C) mittels Lochschiene (z. B. Leifeld) und Befestigungsschrauben.
D) mittels umschlagbaren Laschen zur Befestigung am Ständerrahmen oder Schlitzwand.
Possibilities of mounting the water meter box on pre-wall systems
A) by means of optionally available KEMPER angle brackets, Figure 870 00 002, incl. screws, washers and nuts, in pre-
fabricated support members. These can be joined to one another using hammer-head bolts, slot-block fasteners or sheet-
metal screws (25 mm depth adjustment possible).
B) by means of tapping screws in the edge facing and vertical frame elements.
C) by means of mounting rail (e.g. Leifeld) and mounting screws.
D) by means of pliable brackets for mounting on the vertical frame elements or diaphragm wall.
- 5 -
A
B
C
D
8.5 Ø for hammer-head holts or slot block
fasteners in the mounting rail system
5.5 Ø for sheet-metal screw connection in
a dry construction system
25 Tiefenverstellung = 25 mm depth
adjustment
