W&T

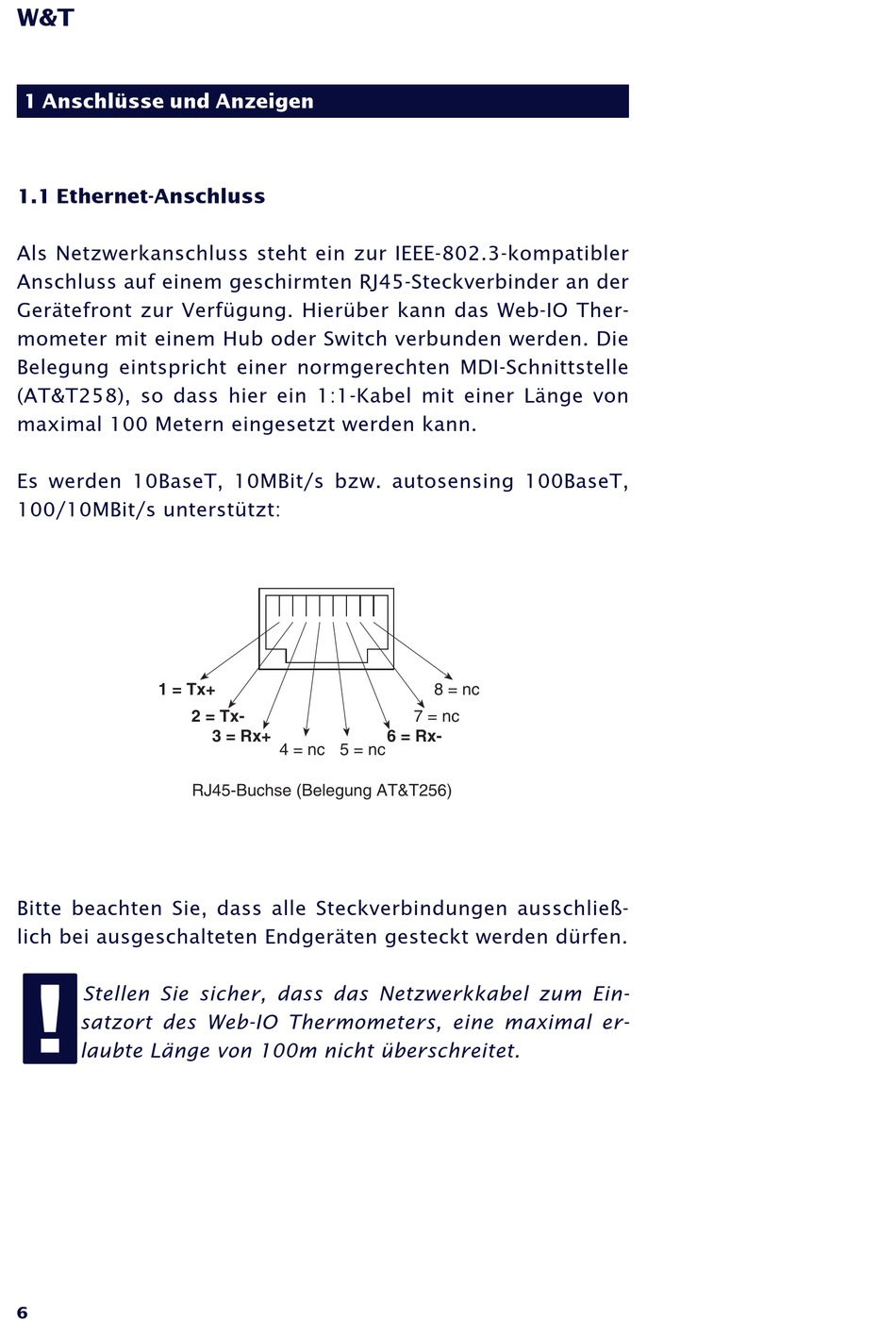

1 Anschlüsse und Anzeigen
1.1 Ethernet-Anschluss
Als Netzwerkanschluss steht ein zur IEEE-802.3-kompatibler
Anschluss auf einem geschirmten RJ45-Steckverbinder an der
Gerätefront zur Verfügung. Hierüber kann das Web-IO Ther-
mometer mit einem Hub oder Switch verbunden werden. Die
Belegung eintspricht einer normgerechten MDI-Schnittstelle
(AT&T258), so dass hier ein 1:1-Kabel mit einer Länge von
maximal 100 Metern eingesetzt werden kann.
Es werden 10BaseT, 10MBit/s bzw. autosensing 100BaseT,
100/10MBit/s unterstützt:
1 = Tx+
Bitte beachten Sie, dass alle Steckverbindungen ausschließ-
lich bei ausgeschalteten Endgeräten gesteckt werden dürfen.
!
Stellen Sie sicher, dass das Netzwerkkabel zum Ein-
satzort des Web-IO Thermometers, eine maximal er-
laubte Länge von 100m nicht überschreitet.
6
2 = Tx-
3 = Rx+
4 = nc 5 = nc
RJ45-Buchse (Belegung AT&T256)
8 = nc
7 = nc
6 = Rx-
