Erläuterungen zu den Parametern
Spannung

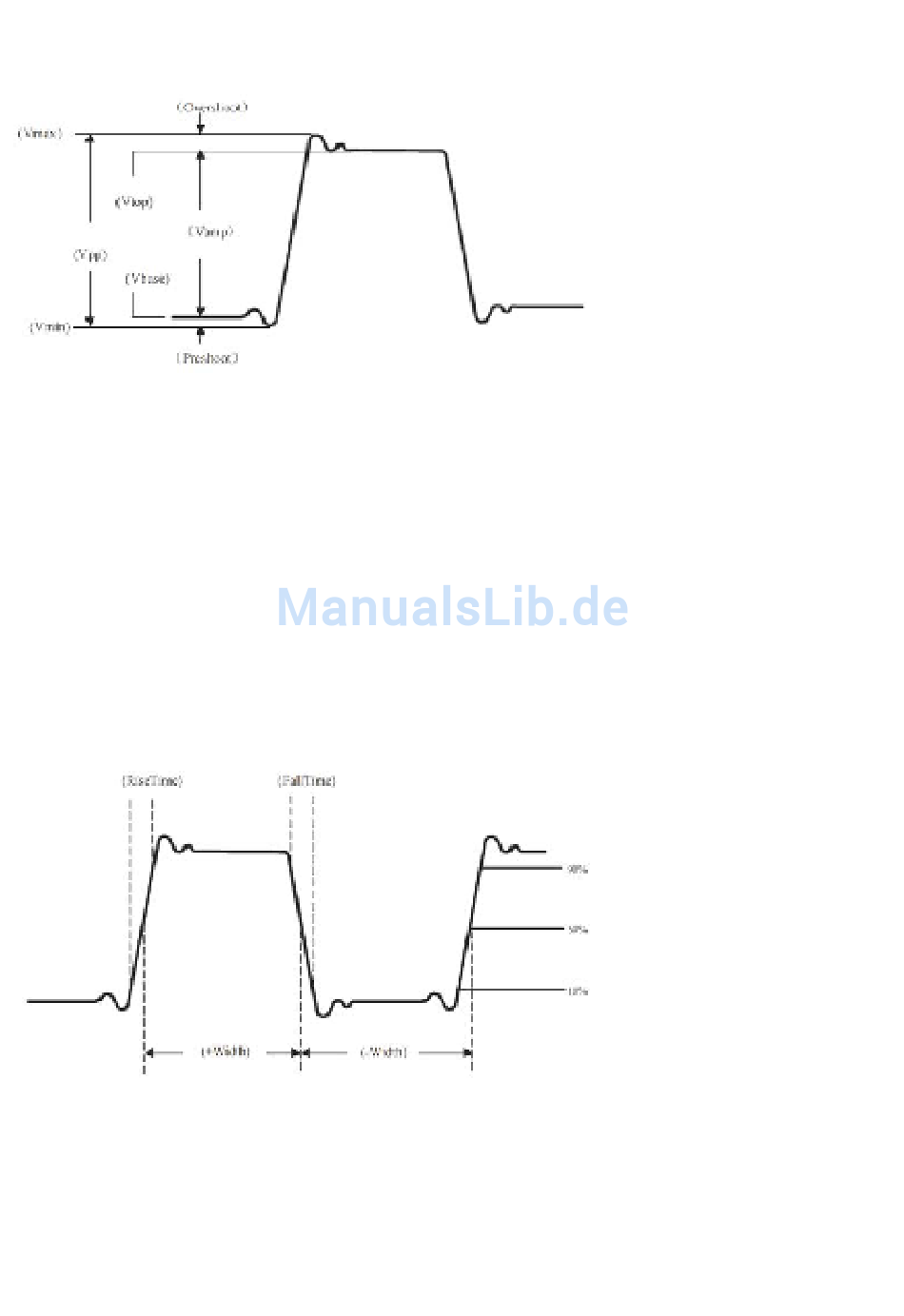

Das Gerät kann folgende Spannungsparameter automatisch messen:
Vpp = Spitzenwert, Wert zwischen höchstem und niedrigstem Punkt des Signals
Vmax = Wert zwischen positivem Spitzenwert des Signals und GND
Vmin = Wert zwischen negativem Spitzenwert des Signals und GND
Vamp = Signalpegel
Vmid = 50% des Signalpegelwertes
Vtop = Wert zwischen oberem Signalpegelwert und GND
Vbase = Wert zwischen unterem Signalpegelwert und GND
Overshoot = Differenzverhältnis zwischen Signalmaximum und oberem Signalpegelwert
Preshoot = Differenzverhältnis zwischen Signalminimum und unterem Signalpegelwert
Average = Durchschnittswert einer Signalperiode
Vrms = Effektivwert der Spannung
Zeit
Rise Time = Signalpegel-Anstiegszeit zwischen 10 und 90% Signalpegel
Fall Time = Signalpegel-Abstiegszeit zwischen 90 und 10% Signalpegel
+Width = Impulsbreite bei 50% Signalpegel nach erster ansteigender bis
nächster abfallender Flanke
-Width = Impulsbreite bei 50% Signalpegel nach erster abfallender bis
nächster ansteigender Flanke
Delay = Verzögerungszeit zwischen Signalen
+Duty = Verhältnis zwischen +Width und Periodenzeit
-Duty = Verhältnis zwischen -Width und Periodenzeit
